Installazione dell'alimentatore carta

Installando l'alimentatore carta opzionale in aggiunta al vassoio multiuso e al cassetto forniti a corredo è possibile alimentare fino a 550 fogli in modo continuato e automatico.
Unità alimentatore carta PF-701
<Se la stampante è già installata>
Quando si installa l'alimentatore carta nell'unità dopo aver installato la stampante, spostare quest'ultima in un sito temporaneo appropriato.
"Spostamento della stampante"
Per i dettagli sulle precauzioni da osservare quando si installa l'alimentatore carta, vedere "Attenzione (installazione della stampante)".

Rimuovere tutto il nastro arancione nel caso in cui sia attaccato all'alimentatore carta quando si esegue la procedura seguente.

1
Estrarre l'alimentatore carta dalla confezione.
2
Estrarre il cassetto dall'alimentatore carta.
3
Portare l'alimentatore carta sul sito d'installazione.
Quando si trasporta l'alimentatore carta, reggere con entrambe le mani i punti di presa per il trasporto su entrambi i lati.
4
Estrarre il cassetto della carta della stampante.
5
Trasportare la stampante sul sito d'installazione.
Trasportare la stampante in due o più persone reggendo i punti di presa per il trasporto sulla parte inferiore della stampante e sollevandola allo stesso tempo.
6
Appoggiare con delicatezza la stampante sull'alimentatore carta, allineando le sue superfici laterali e anteriore con quelle dell'alimentatore carta.
Appoggiando la stampante, inoltre, far corrispondere i perni di posizionamento (A) e il connettore (B).
7
Inserire il cassetto nella stampante e nell'alimentatore carta.
A questo punto attenersi alle procedure descritte di seguito.
Per installare i moduli ROM, seguire la procedura dal passo 2 in "Installazione di moduli ROM".
Per installare la scheda SD, seguire la procedura dal passo 2 in "Installazione di scheda SD."
Se si installano nello stesso momento stampante e alimentatore carta
1
Collegare il cavo di alimentazione.
"Collegamento del cavo di alimentazione"
2
Specificazione delle impostazioni iniziali della stampante
"Accensione e selezione di lingua e ora"
Selezione del tipo di driver della stampante.
"Selezione del tipo di driver della stampante"
3
Caricare la carta.
"Caricamento della carta nel cassetto"
"Caricamento di carta nel vassoio multiuso"
4
Collegamento a un computer.
"Collegamento a un computer"
5
Installare il driver della stampante.
"In Windows"
"In Macintosh"
6
Registrare l'alimentatore carta nel driver della stampante.
"Impostazione delle informazioni sull'alimentatore carta"
7
Controllare l'operazione di stampa.
Verificare il funzionamento tramite la pagina di prova in Windows.
"Operazioni di base/informazioni varie per Windows"
Se l'alimentatore carta viene installato in seguito (se si utilizza già la stampante)
1
Collegare i cavi.
Ricollegare i cavi di interfaccia e di alimentazione rimossi e riavviare la stampante.
2
Caricare la carta.
(Cassetto 2*)
"Caricamento della carta nel cassetto"
3
Registrare l'alimentatore carta nel driver della stampante.
"Impostazione delle informazioni sull'alimentatore carta"
4
Controllare l'operazione di stampa.
Verificare il funzionamento tramite la pagina di prova in Windows.
"Operazioni di base/informazioni varie per Windows"
*Cassetto dell'alimentatore carta

Impostazione delle informazioni sull'alimentatore carta

Dopo aver installato l'alimentatore carta, impostare le informazioni sulle alimentatore carta.
Qui viene illustrato il metodo operativo da utilizzare con Windows. Se si utilizza un Macintosh, consultare il manuale online.
1
Aprire la cartella delle stampanti.
"Operazioni di base/informazioni varie per Windows"
2

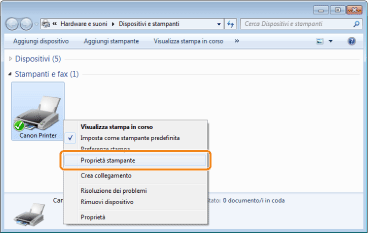

Fare clic con il tasto destro del mouse sull'icona della stampante e scegliere [Proprietà stampante] o [Proprietà] dal menu di scelta rapida.
3
Come ottenere informazioni sull'alimentatore carta.
(1)

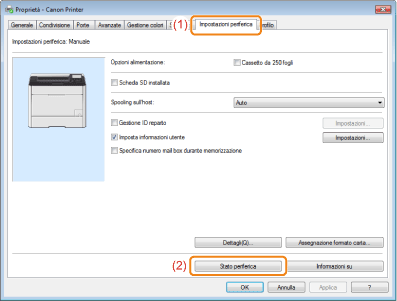

Selezionare la pagina [Impostazioni periferica].
(2)
Fare clic su [Stato periferica].
→
Le informazioni sull'alimentatore carta vengono ottenute automaticamente.
NOTA
Quando non è possibile ottenere automaticamente le informazioni sull'alimentatore carta
Selezionare la casella di controllo [Cassetto da 250 fogli] in [Opzioni alimentazione].
0368-029
