Parte de trás

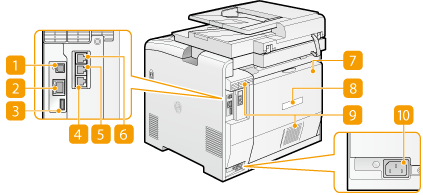

MF729Cx / MF728Cdw / MF724Cdw

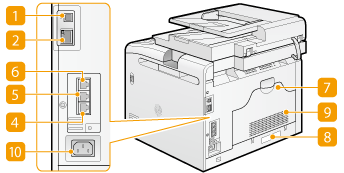

MF628Cw / MF623Cn
Porta USB (USB 2.0)
Ligue um cabo USB quando pretender ligar a máquina a um computador.
Porta de rede local (LAN)
Ligue um cabo LAN quando pretender ligar a máquina a um router de LAN com fios, etc. Ligar a máquina a uma LAN com fios
Porta USB (USB 1.1) (MF729Cx / MF728Cdw / MF724Cdw)
Utilize esta porta para ligar dispositivos como, por exemplo, um teclado USB de outro fabricante.
Tomada de linha telefónica (MF729Cx / MF728Cdw / MF628Cw)
Ligue um cabo telefónico quando pretender ligar a máquina a uma linha telefónica. Ligar a linha telefónica
Tomada de telefone externo (MF729Cx / MF728Cdw / MF628Cw)
Ligue o seu telefone ou atendedor de chamadas à máquina. Ligar a linha telefónica
Tomada do auscultador (MF729Cx / MF728Cdw / MF628Cw)
Ligue o auscultador opcional.
Tampa posterior
Abra a tampa posterior quando for preciso retirar papel encravado. Retirar papel encravado
Etiqueta de classificação
A etiqueta inclui o número de série, que é necessário quando pretende esclarecer dúvidas relativamente à máquina. Se não conseguir resolver um problema
Ranhuras de ventilação
O ar que se encontra dentro da máquina é expelido para arrefecer o interior da máquina. Tenha em atenção que a ventilação pode ser prejudicada pela colocação de objetos em frente às ranhuras de ventilação. Instalação
Tomada de alimentação
Ligue o cabo de alimentação.
