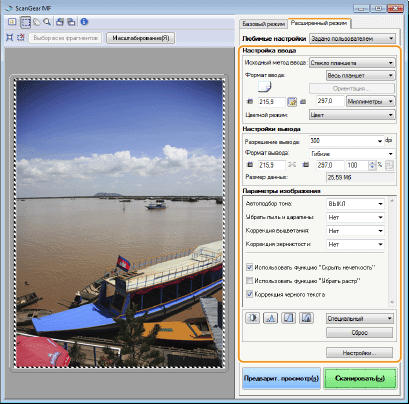

Настройка параметров сканирования в расширенном режиме
На вкладке [Расширенный режим] экрана ScanGear MF можно настроить дополнительные параметры качества изображения, которых нет в Простом режиме. Новые настройки также можно сохранить в приоритетных параметрах. Чтобы узнать более подробную информацию, щелкните значок
рядом с темой.
рядом с темой.

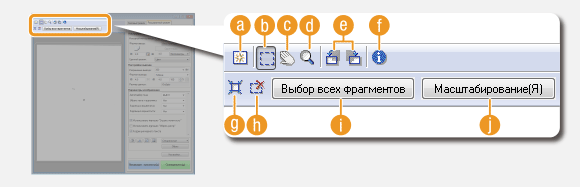

Управление предварительным просмотром изображений
Если поместить документ на стекло экспонирования и щелкнуть [Предварит. просмотр], в области предварительного просмотра появится изображение. В предварительном просмотре можно указать область сканирования и проверить настройки изображения.
(Стереть)
Удаление изображения для предварительного просмотра.
(Обрезка)
Выбор области кадрирования с помощью рамки обрезки. Щелкните и перетащите кадрируемую область. Кадрируемая область обозначена пунктирной линией. Рамку обрезки можно перемещать или изменять ее размер с помощью мыши.
Настройка нескольких областей сканирования
Также можно задать области кадрирования в документе, чтобы каждая из них сканировалась как отдельное изображение. Перетащите рамку обрезки, чтобы задать области сканирования. Можно задать до 10 областей. Щелкните [Сканировать], чтобы выполнить сканирование областей в рамках обрезки в виде отдельных изображений.
(Переместите изображение)
Перемещает видимую часть изображения при увеличении предварительного просмотра.
(Масштаб)
Увеличивает изображение предварительного просмотра целиком. Щелкните левой клавишей мыши по изображению, чтобы увеличить его. Щелкните правой клавишей мыши по увеличенному изображению, чтобы уменьшить его. Чтобы увеличить часть изображения для просмотра мелких деталей, воспользуйтесь функцией [Масштабирование] (
).
).
(Поворот влево)/
(Поворот вправо)
Поворот предварительного просмотра изображения на 90 градусов влево или вправо.
(Информация)
Отображает текущие параметры отсканированного изображения, например режим цвета и размер области сканирования.
(Авт. кадрирование)
Автоматически устанавливает рамку обрезки в соответствии с размером отсканированного документа. Каждый раз при щелчке по значку рамка обрезки уменьшается.
(Удалить рамку обрезки)
Удаляет выбранную рамку обрезки.
[Выбор всех фрагментов]
Выбирает все рамки обрезки изображения.
[Масштабирование]
Увеличивает изображение в рамке обрезки. Чем меньше рамка обрезки, тем крупнее показывается изображение. Здесь можно просмотреть детали изображения, которые не удается рассмотреть с помощью (). Чтобы вернуться к изначальному размеру изображения, снова нажмите эту кнопку.
(). Чтобы вернуться к изначальному размеру изображения, снова нажмите эту кнопку.Указание параметров для документов и цветного режима

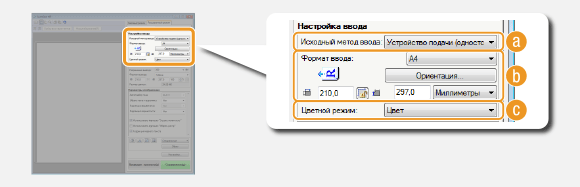

Укажите способ подачи документа (на стекле экспонирования или через податчик), размер документа, цветной режим и прочие параметры.
[Исходный метод ввода]
Выберите параметр на основе размещения документа на стекле экспонирования или в податчике.
|
[Стекло планшета]
|
Выберите при помещении документа на стекле экспонирования.
|
|
[Устройство подачи (одностороннее)]
|
Выберите при помещении одностороннего документа в податчик.
|
|
[Устройство подачи (двухстороннее)] (MF729Cx / MF728Cdw / MF724Cdw)
|
Выберите при помещении двустороннего документа в податчик.
|
[Формат ввода]
Укажите размер области сканирования. Обычно следует указывать тот же размер документа. Чтобы указать размер с помощью значений, выберите единицу измерения и укажите ширину и высоту документа. Чтобы зафиксировать соотношение сторон документа, щелкните
.
.При выборе параметра [Устройство подачи (двухстороннее)] в разделе [Исходный метод ввода] () невозможно вводить числовые значения для размера изображения.
) невозможно вводить числовые значения для размера изображения.В некоторых приложениях размер сканируемого изображения ограничен.
Если документы загружаются в податчик, укажите ориентацию документов в пункте [Ориентация]. Если в податчик помещается двухсторонний документ, можно также указать [Расположение переплета].
[Цветной режим]
Выберите тип изображения для сканирования документов.
|
[Черно-белый]
|
Документ сканируется в виде черно-белого изображения (только в черном и белом цвете без промежуточных оттенков серого). Можно изменять пороговое значение черного и белого цветов, отделяющее текст или изображение в документе, с помощью параметра [Порог] (Настройка яркости и цвета).
|
|
[Оттенки серого]
|
Документ сканируется в виде изображения с оттенками серого (черно-белый с промежуточными оттенками серого, аналогично черно-белой фотографии).
|
|
[Цвет]
|
Документ сканируется как цветное изображение.
|
|
[Улучшенный текст]
|
Документ сканируется как черно-белое изображение, оптимизированное для программного обеспечения оптического распознавания символов.
|

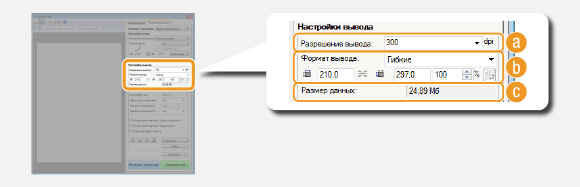

Выбор разрешения и размера изображения
Укажите разрешение и размер на выходе.
[Разрешение вывода]
Выберите необходимое разрешение отсканированного изображения. Если документы помещаются в податчик, максимальное разрешение составляет 300 dpi.
О разрешении на выходе
Разрешение 75 dpi представляет собой приблизительный эскиз того, как отсканированное изображение будет выглядеть на компьютере, а разрешение 300 dpi предназначено дл печати и создания PDF с возможностью поиска.
Если в два раза увеличить выходное разрешение, размер файла изображения увеличивается в четыре раза. Если размер файла слишком большой, может возникнуть нехватка памяти или другая ошибка. Задайте разрешение минимально необходимым для целевого использования.
[Формат вывода]
Укажите размер отсканированного изображения при его печати или отображении на экране компьютера.
Щелкните
для переключения между альбомной и книжной ориентацией. Если выбрано [Гибкие], кнопка недоступна.
для переключения между альбомной и книжной ориентацией. Если выбрано [Гибкие], кнопка недоступна.Если выбрано значение [Добавить/Удалить], можно добавить новые параметры размеров и удалить существующие.
Выберите [Гибкие], чтобы изменить размер на выходе и соотношение ширины и длины. Перетащите сканируемую область для предварительного просмотра изображения или введите значения ширины и высоты. Если в поле справа от значений ширины и высоты указано увеличение в [%], документ увеличивается или уменьшается при сканировании.
[Размер данных]
Отображение размера данных изображения при сканировании с выбранными параметрами [Разрешение вывода] и [Формат вывода].

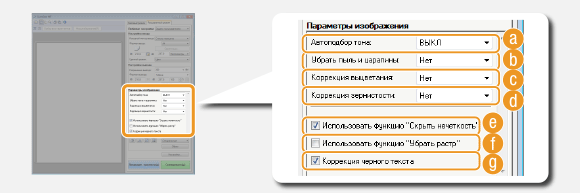

Настройка качества изображения
Настройте параметры для улучшения качества изображения, например, удаление царапин или восстановление цвета старой фотографии. Эти параметры доступны при выборе значений [Цвет] или [Оттенки серого] для параметра [Цветной режим] (Указание параметров для документов и цветного режима).
[Автоподбор тона]
Автоматически корректирует цветовой тон изображения.
[Убрать пыль и царапины]
Делает пыль и царапины на документе менее заметными. [Высокое] делает крупные царапины и пыль менее заметными, но при этом может скрадывать детали изображения.
[Коррекция выцветания]
Этот параметр доступен при выборе значения [Цвет] для параметра [Цветной режим]. Исправляет блеклые цвета документа или повышает цветность тусклых документов. [Высокое] значительно изменяет блеклые цвета, но при этом может изменить общий тон изображения.
[Коррекция зернистости]
Снижает эффект зернистости пленки для создания эффекта сглаженного цветового тона при сканировании фотографий, снятых на высокоскоростную пленку. [Высокое] значительно сглаживает зернистость, но при этом может понизить резкость изображения, ухудшив его качество.
[Использовать функцию "Скрыть нечеткость"]
Подчеркивает края и линии на изображении, что делает его более резким.
[Использовать функцию "Убрать растр"]
Уменьшает неравномерное распределение цветов и муар, которые могут появиться при сканировании напечатанных изображений.
[Коррекция черного текста]
Подчеркивание контура черного текста.

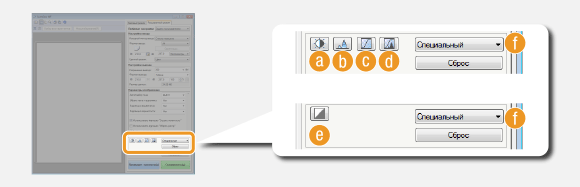

Настройка яркости и цвета
Укажите такие цветовые параметры, как яркость, контрастность и тон. Отображаемые командные кнопки зависят от значения настройки [Цветной режим] (Указание параметров для документов и цветного режима). Если выбран параметр [Улучшенный текст], данные настройки нельзя изменить.

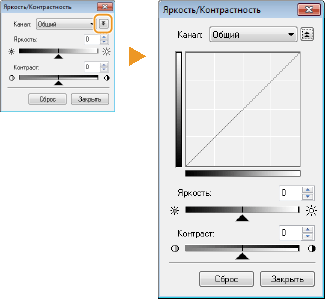

(Яркость/контрастность)
Регулирует яркость и контрастность изображения (разницу между светлыми и темными частями изображения). Чтобы выполнить настройку с одновременной проверкой кривой, нажмите
в верхнем правом углу экрана.
в верхнем правом углу экрана.
[Канал]
Если выбрать значение [Цвет] для параметра [Цветной режим], можно изменить по отдельности каналы цветов [Красный], [Зеленый] и [Синий]. Выберите пункт [Общий] для одновременной регулировки всех трех цветов. Можно объединить регулировку через параметр [Общий] с регулировкой каждого отдельного цвета.
Если выбрать значение [Оттенки серого] для параметра [Цветной режим], отображается только [Оттенки серого].
[Яркость]
Передвиньте
или укажите значение.
Передвиньте
или укажите значение.[Контраст]
Передвиньте или укажите значение. При снижении контрастности разница между светлыми и темными частями изображения уменьшается, и изображение кажется более мягким. При увеличении контрастности разница между светлыми и темными частями изображения уменьшается, и изображение кажется более выразительным.
Передвиньте
или укажите значение. При снижении контрастности разница между светлыми и темными частями изображения уменьшается, и изображение кажется более мягким. При увеличении контрастности разница между светлыми и темными частями изображения уменьшается, и изображение кажется более выразительным.
(Гистограмма)
|
|
 |
|
Гистограмма — это график, отображающий распределение уровней яркости в изображении. Изменяйте изображение, сверяясь с предварительным просмотром и гистограммой. Укажите часть изображения, которая должна быть самой яркой (или самой темной) в предварительном просмотре, чтобы баланс яркости оригинального изображения автоматически настроился в соответствии с выделенной областью, принятой за среднее значение. Так же можно настраивать баланс яркости средних тонов, приняв их за среднее значение.
|
[Канал]
Если выбрать значение [Цвет] для параметра [Цветной режим], можно изменить по отдельности каналы цветов [Красный], [Зеленый] и [Синий]. Выберите пункт [Общий] для одновременной регулировки всех трех цветов. Можно объединить регулировку через параметр [Общий] с регулировкой каждого отдельного цвета.
Если выбрать значение [Оттенки серого] для параметра [Цветной режим], отображается только [Оттенки серого].
(Инструмент «пипетка» для черной точки)/
(Инструмент «пипетка» для точки среднего тона)/
(Инструмент «пипетка» для белой точки)Щелкните по участкам изображения предварительного просмотра (или в рамке обрезки), которые нужно сделать самыми темными, средними и самыми светлыми. Передвиньте
,
или
. Также можно ввести значение.
(Инструмент «пипетка» для баланса серого)Щелкните по участку изображения предварительного просмотра (или в рамке обрезки), который необходимо сделать монохромным (черный, серый и белый без глубины цвета). Цветовой тон остального изображения изменяется в соответствии с выбранной областью, принятой за среднее значение. Например, если снег на фотографии синеватого цвета, щелкните по нему, чтобы сделать его белым. После выбора данного участка изображения снег перестанет быть синеватым, а цвета остального изображения станут естественнее. Щелкайте по разным частям изображения, наблюдая за тем, как оно приобретает оптимальный цветовой тон в окне предварительного просмотра.
(Настройки кривой тона)
|
|
 |
|
Кривая тона — это изогнутая линия, которая указывает уровни яркости и контрастности изображения до и после изменения. Выберите ранее зарегистрированную кривую тона и измените яркость и контрастность изображения.
|
[Канал]
Если выбрать значение [Цвет] для параметра [Цветной режим], можно изменить по отдельности каналы цветов [Красный], [Зеленый] и [Синий]. Выберите пункт [Общий] для одновременной регулировки всех трех цветов. Можно объединить регулировку через параметр [Общий] с регулировкой каждого отдельного цвета.
Если выбрать значение [Оттенки серого] для параметра [Цветной режим], отображается только [Оттенки серого].
[Выбор кривой тона]
Выберите перечисленные ниже пункты.
Выберите перечисленные ниже пункты.
|
[Без коррекции]
|
Не выполняет коррекцию.
|
|
[Передержка]
|
Осветляет изображение целиком.
|
|
[Недодержка]
|
Затемняет изображение целиком.
|
|
[Высокий контраст]
|
Увеличивает разницу между светлыми и темными частями изображения.
|
|
[Инвертировать негатив/позитив]
|
Инвертирует светлые и темные части изображения.
|
(Окончательный просмотр)
|
|
 |
|
Все изменения яркости, контрастности (
), гистограммы () и параметров кривой тона () отображаются на кривой тона в виде числовых значений. Проверьте окончательные настройки цвета. |
(Порог)
|
|
 |
|
Служит для изменения значения порогов* черного и белого цветов. Можно улучшить внешний вид текста в или снизить видимость текста или изображений, напечатанных на обратной стороне полупрозрачного документа, например газеты. Этот параметр доступен при выборе значения [Черно-белый] для параметра [Цветной режим].
* Пороговое значение — это предел, разделяющий обработку цвета как белого или как черного. Цвета ниже определенного уровня плотности отображаются как белые, а цвета выше определенного уровня плотности — как черные.
|
[Пороговый уровень]
Передвиньте или укажите значение. Чтобы сделать черными больше частей, передвиньте вправо или введите большее значение.
Передвиньте
или укажите значение. Чтобы сделать черными больше частей, передвиньте вправо или введите большее значение.Добавление и вызов параметров
Указание других настроек

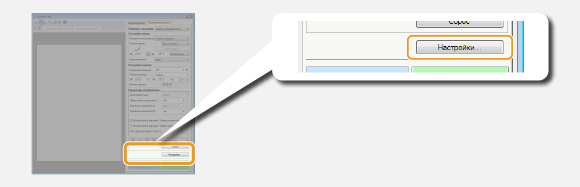

Щелкните [Настройки], чтобы изменить различные параметры, включая управление сканированием.
Вкладка [Предварит. просмотр]
|
|
 |
|
Настройте предварительный просмотр и автокадрирование
|
[Просмотр перед запуском ScanGear]Выбор предварительного просмотра при запуске программы ScanGear MF.
[Автоматическое выполнение просмотра]
Сканирование изображения предварительного просмотра запускается автоматически при открытии ScanGear MF.
Сканирование изображения предварительного просмотра запускается автоматически при открытии ScanGear MF.
[Показ. сохр. предв. изобр.]
Предварительный просмотр не запускается автоматически, отображается изображение предварительного просмотра, сохраненное последним.
Предварительный просмотр не запускается автоматически, отображается изображение предварительного просмотра, сохраненное последним.
[Нет]
Предварительный просмотр не запускается автоматически, изображение предварительного просмотра не отображается.
Предварительный просмотр не запускается автоматически, изображение предварительного просмотра не отображается.
[Обрезанный кадр в просмотренных изображениях]Укажите способ отображения рамки обрезки (Управление предварительным просмотром изображений) во время предварительного просмотра изображений.
[Авт. кадрирование просм. изображений]
Автоматическая обрезка выполняется на основе отсканированного документа.
Автоматическая обрезка выполняется на основе отсканированного документа.
[Показ. посл. кадр в предв. изобр.]
Автоматическая обрезка на выполняется, и отображается рамка обрезки, заданная последней.
Автоматическая обрезка на выполняется, и отображается рамка обрезки, заданная последней.
[Нет]
Автоматическая обрезка не выполняется, рамка обрезки не отображается.
Автоматическая обрезка не выполняется, рамка обрезки не отображается.
Вкладка [Сканировать]
|
|
 |
|
Настройте параметры сканирования с помощью приложения и параметры для действий ScanGear MF.
|
[Сканирование без использования окна ScanGear]При сканировании документа с использованием программного обеспечения или приложения для оптического распознавания текста экран ScanGear MF может не отображаться. В этом случае документ сканируется с использованием параметров приложения. Однако если параметры приложения не настроены, их активируйте их здесь, чтобы они применялись при сканировании.
[Цветной режим (текст, таблица)]
Если в параметрах приложения задано сканирование документов в цвете, эти параметры переопределяются и документы сканируются с использованием цветного режима ScanGear MF с заданным значением [Цветной режим (текст, таблица)].
Если в параметрах приложения задано сканирование документов в цвете, эти параметры переопределяются и документы сканируются с использованием цветного режима ScanGear MF с заданным значением [Цветной режим (текст, таблица)].
[Улучшенный текст]
Если в параметрах приложения определено сканирование документов в черно-белом режиме, эти параметры переопределяются и документы сканируются в цветном режиме ScanGear MF [Улучшенный текст].
Если в параметрах приложения определено сканирование документов в черно-белом режиме, эти параметры переопределяются и документы сканируются в цветном режиме ScanGear MF [Улучшенный текст].
[Выход из ScanGear после сканирования]Диалоговое окно [ScanGear MF] закрывается автоматически после завершения сканирования. При использовании некоторых приложений окно может закрыться автоматически независимо от этого параметра.
Вкладка [Параметры цвета]
|
|
 |
|
Настройте дополнительные параметры цвета и яркости, например, сопоставление цветов и гамма-коррекцию.
|
[Корректировка цвета]Выбор способа коррекции цветов.
[Рекомендуемая]
Цветовой тон ярко воспроизводится на экране компьютера. Этот параметр рекомендуется для большинства случаев коррекции цветов.
Цветовой тон ярко воспроизводится на экране компьютера. Этот параметр рекомендуется для большинства случаев коррекции цветов.
[Сопоставление цветов]
Цвет настраивается так, чтобы цветовой тон на экране максимально соответствовал напечатанному результату. Этот параметр доступен при выборе значения [Цвет] для параметра [Цветной режим] (Указание параметров для документов и цветного режима).
Цвет настраивается так, чтобы цветовой тон на экране максимально соответствовал напечатанному результату. Этот параметр доступен при выборе значения [Цвет] для параметра [Цветной режим] (Указание параметров для документов и цветного режима).
Если включен параметр [Сопоставление цветов], [Коррекция выцветания] (Настройка качества изображения) и кнопки яркости и цветовых параметров (Настройка яркости и цвета) недоступны.
[Всегда выполнять автоматический выбор тона]Цветовой тон настраивается автоматически. Этот параметр доступен при выборе значений [Цвет] или [Оттенки серого] для параметра [Цветной режим].
[Гамма монитора]Можно отобразить документ с надлежащим уровнем яркости, указав значение гаммы монитора компьютера, на котором отображается отсканированное изображение. Этот параметр применяется при выборе значений [Цвет] или [Оттенки серого] для параметра [Цветной режим].
Вкладка [Сканер]
|
|
 |
|
Настройте временное место сохранения файлов, проигрывающиеся аудио-файлы и прочие параметры.
|
[Выбор папки для сохранения временных файлов]Щелкните [Обзор] для изменения папки, в которой временно хранится изображение.
[Параметры звука]Можно указать музыку ли звуки, которые воспроизводятся при сканировании на устройстве или после завершения сканирования. Нажмите кнопку [Обзор] и укажите звуковой файл, который должен воспроизводиться. Поддерживаются следующие форматы (расширения) файлов:
MIDI-файлы (.mid/.rmi/.midi)
Аудиофайлы (.wav/.aif/.aiff)
MP3-файлы (.mp3)
[Музыкальное сопровождение сканирования]
Указанный звуковой файл воспроизводится при выполнении сканирования.
Указанный звуковой файл воспроизводится при выполнении сканирования.
[Звуковой сигнал по окончании сканирования]
Воспроизведение музыки по окончании сканирования.
Воспроизведение музыки по окончании сканирования.
[Тест сканера]Можно проверить, правильно ли работает функция сканирования на устройстве. При появлении окна [Диагностика сканера] нажмите [Запуск].
Добавление часто используемых настроек
Настраивать цветовой режим, качество изображения и прочие параметры перед каждым сканированием неудобно. Добавив часто используемые настройки в качестве приоритетных параметров, вы сможете просто вызвать их при сканировании.
 |
|
Указанные ниже элементы нельзя сохранить в пункте [Любимые настройки].
Значения ширины и высоты в разделах [Настройка ввода] и [Настройки вывода]
Включение и выключение кнопки
(для блокировки соотношения сторон изображения) в [Настройка ввода]Процент увеличения (%) в [Настройки вывода]
|
1
Разместите документы и щелкните [Предварит. просмотр].
2
Измените настройки сканирования.
Выберите параметры, которые необходимо добавить.
3

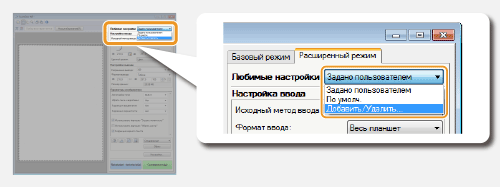

Выберите [Добавить/Удалить] в [Любимые настройки].
Появится окно [Добавление/Удаление любимых настроек].
Опция [Добавить/Удалить] доступна при отображении окна предварительного просмотра.
4
Введите имя в поле [Имя параметра] и щелкните [Добавление]
[Сохранить].
[Сохранить].Введите название параметров, которые нужно добавить. Используйте название, которое будет легко найти в раскрывающемся списке.
|
|
Вызов добавленных приоритетных параметровОткройте предварительный просмотр изображения и выберите добавленный параметр в раскрывающемся списке.
 |
Добавление параметров яркости или цвета
Чтобы добавить только параметр яркости, контрастности, гистограммы, кривой тона или порогового значения, выполните следующие действия.
1
Разместите документы и щелкните [Предварит. просмотр].
2
Настройте яркость или цвет. Настройка яркости и цвета
Выберите параметры, которые необходимо добавить.
3

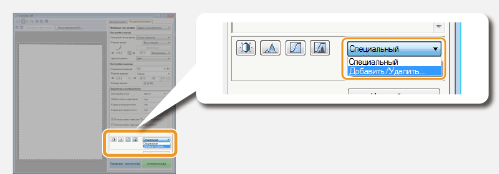

В раскрывающемся списке выберите [Добавить/Удалить].
Появится окно [Добавить/удалить значения тоновой кривой] или [Добавить/удалить пороговые значения].
4
Введите имя в поле [Имя параметра] и щелкните [Добавление] [Сохранить].
[Сохранить].Введите название параметров, которые нужно добавить. Используйте название, которое будет легко найти в раскрывающемся списке.
|
|
Вызов добавленного параметраОткройте предварительный просмотр изображения и выберите добавленный параметр в раскрывающемся списке.
 |
