Parti e relative funzioni
In questa parte del manuale vengono riportati i nomi e le funzioni dei vari componenti interni ed esterni della macchina, e del pannello comandi.
Viene inoltre riportata un'illustrazione della macchina corredata di alcuni dei prodotti opzionali disponibili. Per maggiori informazioni sui prodotti opzionali e sui relativi componenti e funzioni, vedere "Prodotti opzionali/Software".

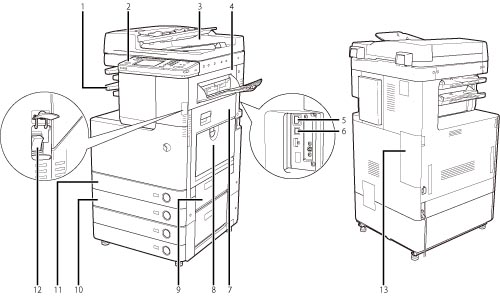

Parti esterne
Quando sono installati la Color Image Reader Unit-D1, la Cassette Feeding Unit-AF1, l'Inner Finisher-C1, l'Inner Finisher Additional Tray-A1 e il Copy Tray-J1
|
1
|
Vassoio di consegna
Le stampe e le copie vengono consegnate in questo vassoio.
|
|
2
|
Pannello comandi
Comprende i tasti, il pannello digitale e gli indicatori necessari per l'utilizzo della macchina. (Vedere "Pannello comandi - Parti e relative funzioni".)
|
|
3
|
Alimentatore (opzionale)
Gli originali caricati nell'alimentatore vengono posizionati uno alla volta sul vetro di lettura ed acquisiti.
|
|
4
|
Pannello superiore destro dell'unità principale
Aprire questo pannello per estrarre i fogli inceppati nell'unità principale. (Vedere "Risoluzione dei problemi" nella Guida alle operazioni principali.)
|
|
5
|
Porta USB
Utilizzare la porta USB per collegare alla macchina i dischi fissi esterni e le altre periferiche. È inoltre possibile collegare la macchina a un computer utilizzando un cavo USB.
|
|
6
|
Porta LAN
Utilizzare un cavo Ethernet per collegare la macchina a una rete.
|
|
7
|
Pannello inferiore destro dell'unità principale
Aprire questo pannello per estrarre i fogli inceppati nell'unità principale. (Vedere "Risoluzione dei problemi" nella Guida alle operazioni principali.)
|
|
8
|
Vassoio multiuso
Utilizzare il vassoio multiuso per alimentare la carta manualmente e per caricare supporti di formato non standard, come ad esempio le buste. (Vedere "Stampa con vassoio multiuso".)
|
|
9
|
Pannello superiore destro del gruppo cassetti
Aprire questo pannello per estrarre i fogli inceppati nell'unità principale. (Vedere "Risoluzione dei problemi" nella Guida alle operazioni principali.)
|
|
10
|
Cassetto 2
Ha una capienza di 550 fogli (80 g/m2).
|
|
11
|
Cassetto 1
Ha una capienza di 250 fogli (80 g/m2).
|
|
12
|
Interruttore principale
Portare l'interruttore sulla posizione "I" per accendere la macchina. (Vedere "Interruttore principale di accensione e interruttore sul pannello comandi".)
|
|
13
|
Serbatoio del toner di scarto
Qui si raccoglie il toner di scarto.
|

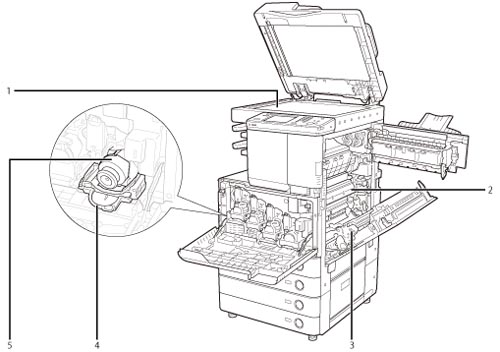

Parti interne
Quando sono installati la Color Image Reader Unit-D1, la Cassette Feeding Unit-AF1, l'Inner Finisher-C1, l'Inner Finisher Additional Tray-A1 e il Copy Tray-J1
|
1
|
Vetro di lettura
Utilizzare il vetro di lettura quando occorre eseguire la scansione di libri, originali di grande spessore, originali in carta sottile, lucidi ecc.
|
|
2
|
Pannello superiore del gruppo di fissaggio
Aprire questo pannello per estrarre i fogli inceppati nel gruppo di fissaggio. (Vedere "Risoluzione dei problemi" nella Guida alle operazioni principali.)
|
|
3
|
Unità fronte-retro
Tirare verso l'esterno l'unità fronte-retro per estrarre i fogli inceppati. (Vedere "Risoluzione dei problemi" nella Guida alle operazioni principali.)
|
|
4
|
Copertura per sostituzione cartuccia toner
Aprire questo pannello per sostituire la cartuccia del toner.
|
|
5
|
Cartuccia del toner
Quando il toner finisce, estrarre la cartuccia del toner e sostituirla con una cartuccia nuova. Le cartucce del toner vengono vendute separatamente (non fanno parte della dotazione standard).
|
Pannello comandi - Parti e relative funzioni
|
1
|
Tasto Menu rapido
Premere questo tasto per recuperare le funzioni preferite memorizzate nel Menu rapido.
|
|
2
|
Tasto Menu principale
Premere questo tasto per tornare alla schermata Menu principale.
|
|
3
|
Pannello digitale
La schermata delle impostazioni per ogni funzione viene visualizzata in questo pannello. La macchina viene fatta funzionare tramite il pannello. Sei tasti funzionali vengono visualizzati per default.
|
|
4
|
Tasti numerici
Premere questi tasti per immettere valori numerici.
|
|
5
|
Interruttore sul pannello comandi (alimentazione elettrica secondaria)
Premere questo tasto per impostare o per uscire dal modo Riposo. Per informazioni sul modo Riposo automatico, vedere "Interruttore di accensione sul pannello comandi".
|
|
6
|
Porta USB
Utilizzare la porta per collegare il supporto memoria alla macchina tramite USB.
|
|
7
|
Tasto Impostazioni/Registrazione
Premere questo tasto per specificare impostazioni/registrazione.
|
|
8
|
Tasto di controllo contatore
Premere questo tasto per visualizzare il numero di copie e stampe effettuate.
|
|
9
|
Penna di editing
Utilizzare la penna di editing per eseguire operazioni sul pannello digitale, ad esempio per immettere caratteri.
|
|
10
|
Tasto Stop
Utilizzare questo tasto per interrompere un lavoro in corso.
|
|
11
|
Tasto Avvio
Premere questo tasto per avviare un'operazione.
|
|
12
|
Indicatore di accensione
Si illumina quando la macchina è stata accesa con l'interruttore principale.
|
|
13
|
Indicatore di errore
Lampeggia o si illumina per segnalare la presenza di un errore.
|
|
14
|
Indicatore di elaborazione/dati
Lampeggia (colore verde) mentre la macchina sta eseguendo un'operazione e rimane illuminato in modo fisso (colore verde) quando vengono registrati dati fax in memoria.
|
|
15
|
Tasto Azzera
Premere questo tasto per cancellare i valori o i caratteri digitati in modo errato.
|
|
16
|
Tasto Ripristino
Premere questo tasto per riattivare le impostazioni standard della macchina.
|
|
17
|
Tasto ID (Log In/Out)
Premere questo tasto per collegarsi/scollegarsi quando è impostato un servizio di accesso.
|
|
18
|
Selettore di regolazione della luminosità
Utilizzare questo selettore per regolare la luminosità del pannello digitale.
|
|
19
|
Tasto Monitoraggio stato/Annulla
Premere questo tasto per controllare lo stato dei lavori o annullare i lavori di stampa.
|
|
20
|
Tasto Impostazioni volume
Premere questo tasto per visualizzare la schermata per regolare il volume della trasmissione e il volume dell'allarme di trasmissione/ricezione fax.
|
|
NOTA
|
|
Per maggiori informazioni sui prodotti opzionali che possono essere installati, vedere "Prodotti opzionali/Software".
|
