Stampa con vassoio multiuso
Per eseguire stampe su traslucidi, etichette, lucidi, supporti di formato non standard o buste, caricare questi supporti di stampa nel vassoio multiuso.
|
IMPORTANTE
|
|
Note sull'uso del vassoio multiuso:
Numero di fogli: da 1 a circa 100 fogli (80 g/m2, per un'altezza di circa 10 mm)
Formato carta: da 99 mm x 139,7 mm a 320 mm x 457,2 mm
Grammatura carta: da 64 a 220 g/m2
Prima di utilizzare dei fogli arrotolati o incurvati, appiattirli il più possibile, in modo che vengano alimentati correttamente dal vassoio multiuso (curvatura massima ammessa: meno di 10 mm per carta normale, meno di 5 mm per carta spessa). Alcuni supporti di stampa, nonostante rispondano ai requisiti indicati sopra, non possono essere alimentati dal vassoio multiuso.
Smazzare bene i fogli prima di caricarli. È necessario smazzare con particolare attenzione la carta sottile, la carta riciclata, la carta preforata, la carta spessa, le etichette e i lucidi prima di caricarli.
Non caricare insieme nel bypass fogli di formato/tipo diverso.
Impostare il tipo di carta corretto. Quando si stampa su carta speciale, per esempio carta spessa o lucidi, è importante impostare correttamente il tipo di carta, specialmente se si sta utilizzando carta spessa. Se il tipo di carta non viene impostato correttamente, la qualità delle immagini generate potrebbe essere scadente. Inoltre, il gruppo di fissaggio potrebbe sporcarsi e richiedere un intervento di assistenza oppure i fogli potrebbero incepparsi.
|
|
NOTA
|
|
Per ottenere stampe di qualità, utilizzare carta del tipo consigliato da Canon.
|
Formato standard
È possibile selezionare carta standard serie A o B o carta di formato in pollici.
Formato personalizzato
È possibile caricare carta di formato non standard (di dimensioni tra 99 mm x 139,7 mm e 320 mm x 457,2 mm).
Buste
Nel vassoio multiuso possono essere caricati i seguenti tipi di buste:
COM10 No.10: 104,7 mm x 241,3 mm
ISO-B5: 176 mm x 250 mm
Monarch: 98,4 mm x 190,5 mm
ISO-C5: 162 mm x 229 mm
DL: 110 mm x 220 mm
Nagagata 3: 120 mm x 235 mm
Yougatanaga 3: 120 mm x 235 mm
Kakugata 2: 240 mm x 332 mm
Per ulteriori informazioni sulle misure di particolari buste, vedere "Carta/supporti utilizzabili".
1.
Aprire il vassoio multiuso.
|
NOTA
|
|
Se il formato carta che deve essere caricato nel vassoio multiuso è diverso dal formato carta memorizzato in [Registr.impost.predefinite vassoio multiuso], impostare 'Off' per [Registr.impost.predefinite vassoio multiuso] in [Preferenze] (Impostazioni/Registrazione). (Vedere "Registrazione delle impostazioni predefinite del vassoio multiuso".)
|
Se nel vassoio multiuso è già presente la carta che si vuole utilizzare:
Premere [Selezione carta] → specificare la carta caricata → passare al punto 6.
Selezionare la carta correntemente caricata nel vassoio multiuso, come illustrato di seguito.
Se la carta caricata nel vassoio multiuso non è la carta da specificare:
Controllare se sono stati prenotati dei lavori.(Vedere "Controllo e annullamento dei lavori dalla schermata Stato lavoro".)
Se un lavoro è in corso di esecuzione o è stato prenotato, è possibile prenotare un cambio di carta per il vassoio multiuso. Per ulteriori informazioni, vedere quanto segue:
Prenotazione di un lavoro utilizzando un tipo di carta diverso quello attualmente presente nel vassoio multiuso per Accesso a file memorizzati
Se non è stato prenotato alcun lavoro, togliere la carta presente nel vassoio multiuso → continuare con le operazioni a partire dal punto 2.
2.

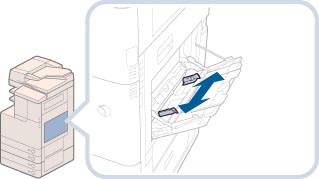

Regolare le guide scorrevoli in funzione del formato carta da utilizzare.

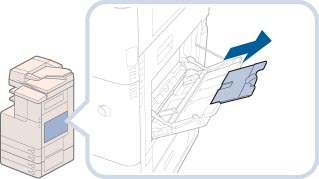

Per alimentare carta di grande formato, estrarre il vassoio ausiliario.
3.
Caricare la carta nel vassoio multiuso.
Non superare il simbolo di capienza massima (
).
).Se quando si utilizza il vassoio multiuso i fogli sono incurvati, potrebbero verificarsi inceppamenti. Pertanto, eliminare la curvatura come indicato nello schema prima di caricare i fogli nel vassoio multiuso.

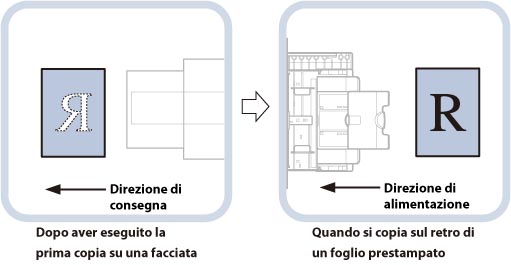

Per stampare sul retro di fogli prestampati, caricare nel vassoio multiuso i fogli prestampati con il lato su cui riprodurre rivolto in basso, come mostrato nella figura.
|
IMPORTANTE
|
|
Quando si carica la carta nel vassoio multiuso, allineare i fogli alle guide scorrevoli. Se i fogli non vengono caricati correttamente, si possono inceppare.
Quando si carica la carta nel vassoio multiuso, allineare i fogli alle guide scorrevoli. Nel caso le guide scorrevoli siano impostate su una posizione più stretta di quella della carta, è possibile che, incurvandosi, la carta non possa essere alimentata.
|
|
NOTA
|
|
Se sulla confezione di carta che si sta utilizzando sono presenti istruzioni su come caricare la carta, seguire le istruzioni indicate.
Quando si carica la carta nel vassoio multiuso, il lato su cui avviene la stampa è quello rivolto in basso.
In caso di problemi, ad esempio una qualità di stampa scadente o un inceppamento, provare a voltare la carta.
Per ulteriori informazioni sulla direzione di stampa dei fogli prestampati (carta intestata, ecc.), vedere "Rapporto tra l'orientamento originale e l'orientamento della carta".
|
Per caricare le buste nel vassoio multiuso:
Prendere cinque buste e smazzarle come mostrato nella figura, quindi pareggiarne i bordi.
Ripetere l'operazione cinque volte per ogni gruppo di cinque buste.

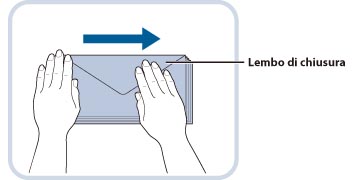

Posizionare le buste su una superficie pulita e piana e premere lungo i bordi delle buste, seguendo la direzione indicata dalle frecce, per appiattire il più possibile le buste.
Ripetere l'operazione cinque volte per ogni gruppo di cinque buste.

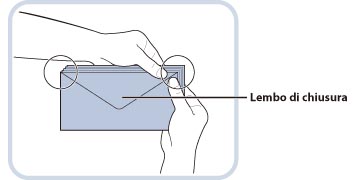

Esercitare pressione sui quattro angoli delle buste in modo da appiattire bene gli angoli e le parti incollate o sigillate.
|
IMPORTANTE
|
|
Se si utilizzano buste con colla applicata sul lembo di chiusura, la colla potrebbe sciogliersi a causa del calore e della pressione del gruppo di fissaggio.
Prestare particolare cura nell'appiattire le buste lungo il bordo di alimentazione.
|
|
IMPORTANTE
|
|
Non stampare sul retro delle buste (il lato con il lembo di chiusura).
Se c'è dell'aria nelle buste, appiattire le buste prima di caricarle nel vassoio multiuso.
|
Caricare le buste nella direzione indicata nell'illustrazione.
Se si utilizzano buste Nagagata 3 o Kakugata 2:
Se si utilizzano buste ISO-B5:
Se si utilizzano buste COM10 No.10, Monarch, DL, ISO-C5, o Yougatanaga 3:
|
IMPORTANTE
|
|
Il vassoio multiuso può contenere un massimo di cinque buste.
Se le buste non vengono alimentate correttamente nella macchina nonostante si siano seguite le procedure indicate fino a questo punto, ripetere le procedure alimentando una busta per volta.
Durante la stampa, le buste potrebbero arricciarsi.
|
4.
Selezionare il formato carta desiderato.
|
IMPORTANTE
|
|
Impostare lo stesso formato della carta o delle buste caricate nel vassoio multiuso. Selezionare carta o buste di formati differenti potrebbe causare degli inceppamenti.
|
Per selezionare un formato carta standard:
Selezionare il formato carta → selezionare [Avanti].
|
NOTA
|
|
Per selezionare un formato carta in pollici, selezionare [Formato pollici].
|
Per selezionare un formato carta non standard:
Selezionare [Formato personaliz.].
Premere [X] o [Y] → immettere un valore → premere [OK].
Anziché digitare i valori, è anche possibile selezionare un tasto di formato (da [S1] a [S4]) contenente le impostazioni del formato carta.
|
NOTA
|
|
Se si commette un errore durante la digitazione dei valori, premere
 sul pannello digitale → immettere i valori corretti.Per selezionare un formato carta memorizzato in un tasto di formato (da [S1] a [S4]), occorre memorizzare preventivamente il formato carta irregolare nel tasto di formato. Per istruzioni su come conservare i formati carta non standard, vedere "Registrazione/modifica/eliminazione dei formati di carta personalizzati".
|
Selezionare [Avanti].
Per selezionare un formato di busta:
Selezionare [Busta].
|
IMPORTANTE
|
|
Se non si seleziona correttamente il formato delle buste, si potranno verificare inceppamenti.
|
Selezionare il tipo di buste desiderato → selezionare [OK].
Selezionare [Avanti] → [OK] → passare al punto 6.
5.
Selezionare il tipo di carta desiderato → selezionare [OK].
Per impostare il tipo di carta comune, premere [Imp. gramm. carta comune].
Se si utilizza un tipo di carta diverso da quelli elencati, selezionare [Dettagli] → selezionare il tipo di carta → selezionare [OK].
Per stampare sul lato posteriore di un foglio prestampato, selezionare [2° lato pag. fronte-retro].
|
NOTA
|
|
È possibile selezionare [Lucidi] solo se come formato carta viene selezionato [A4].
Per maggiori informazioni sui tipi di carta, vedere "Carta/supporti utilizzabili".
È possibile registrare un tipo di carta diverso da quelli elencati in [Impost. dettagl.] nella schermata Multi-Purpose Tray Settings: Vedere "Registrazione/modifica dei tipi di carta personalizzati".
|
6.
Premere [OK].
Se si commette un errore quando si specificano le impostazioni per la carta caricata nel vassoio multiuso, rimuovere la carta dal vassoio, riporla nuovamente nel vassoio, quindi specificare ancora una volta le impostazioni.
7.
Posizionare gli originali → selezionare le impostazioni desiderate.
Se è selezionata la funzione di copiatura, posizionare gli originali.
Questa operazione non è necessaria se si stampano dei documenti registrati in una memoria USB, nella Mailbox fax/I-fax o nell'Area di condivisione di un'altra macchina in rete.
8.
Premere
.
. Questa operazione non è necessaria se si stampano dei documenti registrati in una memoria USB, nella Mailbox fax/I-fax o nell'Area di condivisione di un'altra macchina in rete.
La scansione o la stampa iniziano.
|
NOTA
|
|
Per annullare tutte le impostazioni e riattivare il modo predefinito, premere
 . Tuttavia, anche se si sono selezionati file in [Accesso a file memoriz.], i file verranno deselezionati. |
|
IMPORTANTE
|
|
Alimentare i traslucidi e la carta patinata un foglio alla volta, e togliere i fogli dal vassoio di consegna a mano a mano che vengono depositati nello stesso. Se si caricano più fogli insieme, si possono verificare inceppamenti.
Con alcuni tipi di carta spessa, se si caricano più fogli insieme nel vassoio multiuso, si possono verificare inceppamenti. In tal caso, caricare un foglio di carta spessa per volta.
Per eseguire stampe in fronte-retro, selezionare il modo Fronte-retro. I fogli stampati potrebbero arricciarsi se la carta è umida.
Per stampare sul lato posteriore di un foglio prestampato, caricare la carta nel vassoio multiuso e selezionare [2° lato pag. fronte-retro] nella schermata di selezione carta visualizzata.
Quando si stampa sulle buste, non lasciare accumulare più di 10 buste sul vassoio di consegna. Rimuovere le buste dal vassoio dopo che ne sono state consegnate circa 10.
|
|
NOTA
|
|
Quando si esegue la scansione dei seguenti originali, la carta non può essere selezionata automaticamente. Selezionare la carta manualmente quando si esegue la scansione di questi tipi di originali:
Lucidi e altri oggetti trasparenti
Originali con sfondo molto scuro
Durante la stampa, le buste potrebbero arricciarsi.
|
