Impostazioni TCP/IPv4

A "Tabella delle impostazioni/registrazione"

In questa sezione viene descritta la procedura di impostazione della rete TCP/IPv4 tramite il pannello comandi. Una volta specificate le impostazioni per la rete TCP/IPv4, seguire la procedura riportata in "Impostazioni comuni a TCP/IPv4 e TCP/IPv6" per effettuare le impostazioni necessarie, quindi la procedura riportata in "Controllo delle impostazioni TCP/IPv4 (Comando PING)" per controllare se le impostazioni di rete sono corrette. Se le impostazioni di TCP/IPv6 sono già state specificate e sono state effettuate le impostazioni comuni a TCP/IPv4 e TCP/IPv6, al termine di questa procedura è sufficiente controllare le impostazioni di rete.

Per utilizzare contemporaneamente le comunicazioni IPv6, seguire la procedura descritta in "Impostazioni TCP/IPv6" per effettuare le impostazioni necessarie, quindi la procedura riportata in "Controllo delle impostazioni TCP/IPv6 (Comando PING)" per controllare le impostazioni.

Premere

Selezionare [Preferenze] → [Rete].

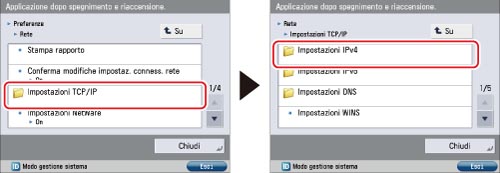

Selezionare [Impostazioni TCP/IP] → [Impostazioni IPv4].

Selezionare [Utilizzo IPv4] per [Impostazioni IPv4] → premere [On] → [OK].

Se si seleziona [Off] per <Utilizzo IPv4>, non è possibile utilizzare le reti IPv4, indipendentemente dalle impostazioni specificate per IPv4 sulla schermata Impostazioni/Registrazione. Anche la tabella ARP (Address Resolution Protocol) è disattivata.

Premere [Impostazioni indirizzo IP] per [Impostazioni IPv4] → specificare le voci indicate di seguito → selezionare [OK].

Utilizzo di un indirizzo IP fisso:

Per ottenere automaticamente un indirizzo IP:

Utilizzo di un indirizzo IP fisso:

Premere [Indirizzo IP] → digitare l'indirizzo IP.

Premere [Subnet mask] → immettere la subnet mask.

Premere [Indirizzo gateway] → digitare l'indirizzo gateway.

Selezionare 'Off' per [DHCP], [RARP] e [BOOTP].

IMPORTANTE
La macchina impiega circa due minuti per verificare se le impostazioni di DHCP, BOOTP o RARP possono essere utilizzate. Se si prevede di non utilizzare queste impostazioni, si consiglia di disattivarle.

Per ottenere automaticamente un indirizzo IP:

Selezionare 'On' solo per uno tra [DHCP], [RARP] e [BOOTP].

Premere [Indirizzo IP] → digitare l'indirizzo IP.

Premere [Subnet mask] → immettere la subnet mask.

Premere [Indirizzo gateway] → digitare l'indirizzo gateway.

IMPORTANTE
Se queste informazioni non possono essere ottenute tramite DHCP, RARP o BOOTP dopo avere riavviato la macchina, immettere l'indirizzo IP, la subnet mask e l'indirizzo gateway per utilizzare le impostazioni specificate in questa fase.

NOTA
Se la macchina viene riavviata dopo avere specificato le impostazioni per DHCP, BOOTP o RARP, nella schermata Impostazioni TCP/IP vengono riportate le impostazioni relative all'indirizzo IP ottenute dal server DHCP, BOOTP o RARP (se sono stati impostati precedentemente l'indirizzo IP, il nome host e il nome di dominio, queste impostazioni verranno soprascritte dalle impostazioni ottenute da DHCP, BOOTP o RARP). Se si utilizza DHCP senza la funzione di aggiornamento dinamico DNS, si consiglia di assegnare sempre alla macchina lo stesso indirizzo IP (se l'indirizzo IP non è lo stesso, il nome host della macchina non corrisponderà all'indirizzo IP).

NOTA

Se la macchina viene riavviata dopo avere specificato le impostazioni per DHCP, BOOTP o RARP, nella schermata Impostazioni TCP/IP vengono riportate le impostazioni relative all'indirizzo IP ottenute dal server DHCP, BOOTP o RARP (se sono stati impostati precedentemente l'indirizzo IP, il nome host e il nome di dominio, queste impostazioni verranno soprascritte dalle impostazioni ottenute da DHCP, BOOTP o RARP).

Se si utilizza DHCP senza la funzione di aggiornamento dinamico DNS, si consiglia di assegnare sempre alla macchina lo stesso indirizzo IP (se l'indirizzo IP non è lo stesso, il nome host della macchina non corrisponderà all'indirizzo IP).

Premere [OK] → [Su].

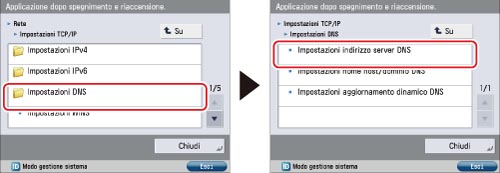

Selezionare [Impostazioni DNS] per [Impostazioni TCP/IP] → premere [Impostazioni indirizzo server DNS].

Specificare le seguenti impostazioni in <IPv4> → selezionare [OK].

Per utilizzare l'aggiornamento dinamico DNS, immettere l'indirizzo IPv4 del server DNS in [Server DNS primario].

Se non si desidera impostare un server DNS secondario, immettere <0.0.0.0>.

IMPORTANTE
Se [BOOTP] o [DHCP] viene impostato su 'On' al punto 5, verrà soprascritto l'indirizzo IP di un server DNS impostato manualmente.

Premere [Impostazioni nome host/dominio DNS] per [Impostazioni DNS] → specificare le voci indicate di seguito in <IPv4> → selezionare [OK].

Per utilizzare l'aggiornamento dinamico DNS, è necessario impostare un nome host e un nome di dominio.

Nome host: Selezionare [Nome host] → digitare il nome della macchina → selezionare [OK].
Nome dominio: Selezionare [Nome dominio] → digitare il nome del dominio di rete della macchina → selezionare [OK].

IMPORTANTE
Se [BOOTP] o [DHCP] è stato impostato su 'On' al punto 5, il nome host e il nome di dominio impostati manualmente verranno soprascritti.

10.

Premere [Impostazioni aggiornamento dinamico DNS] per [Impostazioni DNS] → specificare le voci indicate di seguito in <IPv4> → selezionare [OK].

Se si preme [On] per <Aggiornamento dinamico DNS>, è possibile registrare automaticamente l'indirizzo IPv4, il nome host e il dominio impostati per la macchina nel server DNS utilizzando l'aggiornamento dinamico DNS. Per l'utilizzo dell'aggiornamento dinamico DNS è necessario un server DNS dinamico.

NOTA
Se si dispone di un server DHCP con sistema operativo Windows 2000 Server che utilizza il servizio DHCP e si desidera registrare il record DNS della macchina, eseguire le seguenti impostazioni nel server DHCP: Nel server DHCP, fare clic con il pulsante destro del mouse sull'icona [Ambito] → fare clic su [Proprietà]. Nella pagina [DNS] della finestra di dialogo visualizzata, selezionare [Aggiorna automaticamente le informazioni sul client DHCP nel DNS] → [Aggiorna DNS solo se richiesto dal client DHCP]. Se si dispone di un server DHCP con sistema operativo Windows Server 2003 che utilizza il servizio DHCP e si desidera registrare il record DNS della macchina, eseguire le seguenti impostazioni nel server DHCP: Nel server DHCP, fare clic con il pulsante destro del mouse sull'icona [Ambito] → fare clic su [Proprietà]. Nella pagina [DNS] della finestra di dialogo visualizzata, selezionare [Abilita aggiornamenti dinamici del DNS con le seguenti impostazioni] → [Aggiorna in modo dinamico i record A e PTR del DNS solo se richiesto dai client DHCP]. Nell'ambiente Active Directory, fare clic con il pulsante destro del mouse sull'icona del server DHCP in uso → selezionare [Proprietà]. Nella pagina [Avanzate] della finestra di dialogo visualizzata, fare clic su [Credenziali]. Nella finestra di dialogo [Credenziali aggiornamento dinamico DNS], immettere il nome utente, il dominio e la password per Active Directory. Se si dispone di un server DHCPv4 con sistema operativo Windows Server 2008 che utilizza il servizio DHCPv4 e si desidera registrare il record DNS della macchina, eseguire le seguenti impostazioni nel server DHCPv4: Nel server DHCPv4, fare clic con il pulsante destro del mouse sull'icona [Ambito] → fare clic su [Proprietà]. Nella pagina [DNS] della finestra di dialogo visualizzata, selezionare [Abilita aggiornamenti dinamici del DNS con le seguenti impostazioni] → [Aggiorna in modo dinamico i record A e PTR del DNS solo se richiesto dai client DHCP]. Nell'ambiente Active Directory, fare clic con il pulsante destro del mouse sull'icona del server DHCPv4 in uso → selezionare [Proprietà]. Nella pagina [Avanzate] della finestra di dialogo visualizzata, fare clic su [Credenziali]. Nella finestra di dialogo [Credenziali aggiornamento dinamico DNS], immettere il nome utente, il dominio e la password per Active Directory.

NOTA

Se si dispone di un server DHCP con sistema operativo Windows 2000 Server che utilizza il servizio DHCP e si desidera registrare il record DNS della macchina, eseguire le seguenti impostazioni nel server DHCP:

Nel server DHCP, fare clic con il pulsante destro del mouse sull'icona [Ambito] → fare clic su [Proprietà]. Nella pagina [DNS] della finestra di dialogo visualizzata, selezionare [Aggiorna automaticamente le informazioni sul client DHCP nel DNS] → [Aggiorna DNS solo se richiesto dal client DHCP].

Se si dispone di un server DHCP con sistema operativo Windows Server 2003 che utilizza il servizio DHCP e si desidera registrare il record DNS della macchina, eseguire le seguenti impostazioni nel server DHCP:

Nel server DHCP, fare clic con il pulsante destro del mouse sull'icona [Ambito] → fare clic su [Proprietà]. Nella pagina [DNS] della finestra di dialogo visualizzata, selezionare [Abilita aggiornamenti dinamici del DNS con le seguenti impostazioni] → [Aggiorna in modo dinamico i record A e PTR del DNS solo se richiesto dai client DHCP].

Nell'ambiente Active Directory, fare clic con il pulsante destro del mouse sull'icona del server DHCP in uso → selezionare [Proprietà]. Nella pagina [Avanzate] della finestra di dialogo visualizzata, fare clic su [Credenziali]. Nella finestra di dialogo [Credenziali aggiornamento dinamico DNS], immettere il nome utente, il dominio e la password per Active Directory.

Se si dispone di un server DHCPv4 con sistema operativo Windows Server 2008 che utilizza il servizio DHCPv4 e si desidera registrare il record DNS della macchina, eseguire le seguenti impostazioni nel server DHCPv4:

Nel server DHCPv4, fare clic con il pulsante destro del mouse sull'icona [Ambito] → fare clic su [Proprietà]. Nella pagina [DNS] della finestra di dialogo visualizzata, selezionare [Abilita aggiornamenti dinamici del DNS con le seguenti impostazioni] → [Aggiorna in modo dinamico i record A e PTR del DNS solo se richiesto dai client DHCP].

Nell'ambiente Active Directory, fare clic con il pulsante destro del mouse sull'icona del server DHCPv4 in uso → selezionare [Proprietà]. Nella pagina [Avanzate] della finestra di dialogo visualizzata, fare clic su [Credenziali]. Nella finestra di dialogo [Credenziali aggiornamento dinamico DNS], immettere il nome utente, il dominio e la password per Active Directory.

11.

Premere [OK] → [Su] → [Su].

12.

Selezionare [Impostazioni firewall] per [Rete] → selezionare [Filtro indirizzi IPv4].

13.

Specificare le seguenti impostazioni → selezionare [OK].

Se si selezionano le impostazioni descritte qui di seguito, è possibile filtrare i pacchetti ricevuti e trasmessi utilizzando gli indirizzi IPv4 e migliorare la protezione durante l'invio e il ricevimento dati tra il computer e la macchina. La possibilità che una persona ottenga un accesso non autorizzato può essere ridotta configurando le impostazioni per il [Filtro indirizzi IPv4] a seconda dell'ambiente che si sta utilizzando.

Se si desidera negare la trasmissione o la ricezione dei dati tra un computer con un indirizzo IPv4 specifico, e la macchina, impostare il criterio predefinito del filtro di trasmissione o ricezione in modo da permettere la trasmissione o la ricezione e inserire l'indirizzo IPv4 da bloccare. La trasmissione e la ricezione dati tra il computer con l'indirizzo specifico IPv4 e la macchina, verranno disabilitate. Inoltre, la IU remota non potrà essere utilizzata, e le informazioni relative alla macchina non potranno essere visualizzate o impostate usando un'utilità sul computer con l'indirizzo IPv4 specificato. Se si desidera attivare la trasmissione o la ricezione dei dati solo con un computer con un indirizzo IPv4 specifico, impostare il criterio predefinito del filtro di trasmissione o ricezione in modo da negare la trasmissione o la ricezione e inserire l'indirizzo IPv4 da autorizzare. La trasmissione e la ricezione dati verranno abilitate unicamente tra il computer con l'indirizzo specifico IPv4 e la macchina. La IU remota potrà essere utilizzata, e le informazioni relative alla macchina potranno essere visualizzate ed impostate, unicamente usando un'utilità sul computer con l'indirizzo IPv4 specificato.

Per negare la trasmissione e la ricezione dei dati col computer avente l'indirizzo IPv4 specificato:

Per autorizzare la trasmissione e la ricezione dei dati col computer avente l'indirizzo IPv4 specificato:

Per non limitare la trasmissione e la ricezione dati:

Per negare la trasmissione e la ricezione dei dati col computer avente l'indirizzo IPv4 specificato:

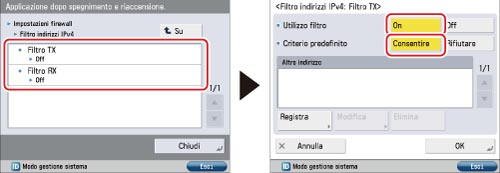

Selezionare [Filtro TX] o [Filtro RX] per [Filtro indirizzi IPv4] → impostare <Utilizzo filtro> su 'On' → selezionare [Consentire] per <Criterio predefinito>.

Premere [Registra] → impostare l'indirizzo IPv4 o il prefisso dell'indirizzo IPv4 per il quale si desidera bloccare la trasmissione o la ricezione dei dati → selezionare [OK].

Per specificare un unico indirizzo IPv4: Selezionare [Indirizzo singolo] → digitare un indirizzo IPv4.

Per specificare una gamma di indirizzi IPv4: Selezionare [Intervallo di indirizzi] → selezionare [Primo indirizzo] → immettere il primo indirizzo IPv4 → premere [Ultimo indirizzo] → specificare l'ultimo indirizzo IPv4.

Per impostare il prefisso dell'indirizzo IPv4: Selezionare [Specifica prefisso] → premere [Indirizzo] → immettere il prefisso dell'indirizzo IPv4 → premere [Lunghezza prefisso] → immettere la lunghezza del prefisso.

NOTA
Se si tenta la trasmissione o la ricezione tra la periferica avente l'indirizzo IPv4 in questa procedura e la macchina, verrà generato un registro degli indirizzi IP ai quali è stato negato l'accesso. Per visualizzare il registro degli indirizzi IP bloccati, vedere "Controllo del registro di indirizzi IP bloccati".

Per autorizzare la trasmissione e la ricezione dei dati col computer avente l'indirizzo IPv4 specificato:

Selezionare [Filtro TX] o [Filtro RX] per [Filtro indirizzi IPv4] → impostare <Utilizzo filtro> su 'On' → selezionare [Rifiutare] per <Criterio predefinito>.

Premere [Registra] → impostare l'indirizzo IPv4 o il prefisso dell'indirizzo IPv4 per il quale si desidera consentire la trasmissione o la ricezione dei dati → selezionare [OK].

Per specificare un unico indirizzo IPv4: Selezionare [Indirizzo singolo] → digitare un indirizzo IPv4.

Per non limitare la trasmissione e la ricezione dati:

Selezionare [Filtro TX] o [Filtro RX] per [Filtro indirizzi IPv4] → impostare <Utilizzo filtro> su 'Off'.

IMPORTANTE
È possibile registrare fino a 16 indirizzi o gamme di indirizzi, o prefissi di indirizzi IPv4. Il valore del campo [Primo indirizzo] deve essere inferiore o uguale al valore di [Ultimo indirizzo]. Se l'utilizzo di un protocollo o di un'applicazione di stampa non è consentito sulla periferica in uso, l'utilizzo non sarà possibile anche dopo che le impostazioni su [Impostazioni firewall] sono state cambiate; in questo caso, occorre configurare le impostazioni nella periferica in modo che possa essere usato il protocollo desiderato o l'applicazione di stampa desiderata. Se si immette '255' in [Lunghezza prefisso], nessun indirizzo IPv4 verrà impostato. Se si immette '0' in [Lunghezza prefisso], tutti gli indirizzi IPv4 verranno impostati.

IMPORTANTE

È possibile registrare fino a 16 indirizzi o gamme di indirizzi, o prefissi di indirizzi IPv4.

Il valore del campo [Primo indirizzo] deve essere inferiore o uguale al valore di [Ultimo indirizzo].

Se l'utilizzo di un protocollo o di un'applicazione di stampa non è consentito sulla periferica in uso, l'utilizzo non sarà possibile anche dopo che le impostazioni su [Impostazioni firewall] sono state cambiate; in questo caso, occorre configurare le impostazioni nella periferica in modo che possa essere usato il protocollo desiderato o l'applicazione di stampa desiderata.

Se si immette '255' in [Lunghezza prefisso], nessun indirizzo IPv4 verrà impostato.

Se si immette '0' in [Lunghezza prefisso], tutti gli indirizzi IPv4 verranno impostati.
