Unidades y sus funciones
Esta sección recoge los nombres y funciones de todas las partes exteriores e interiores de la unidad principal y el panel de control.
También se ofrece una ilustración del equipo con algunos de los productos opcionales instalados. Para más información acerca de los productos opcionales, sus unidades y funciones, consulte "Productos opcionales/Software".

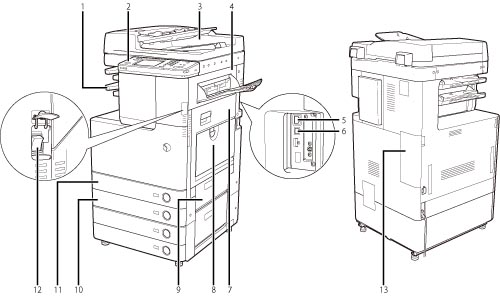

Vista exterior
Cuando están instaladas la Unidad Lectora Color D1, la Unidad de Alimentación por Casete AF1, la Unidad de Acabado Interna C1, la Unidad de 3 Vías C1, la Bandeja Adicional de Acabado Interna A1 y la Bandeja de Salida J1
|
1
|
Bandeja de salida
Las impresiones y copias se depositan en esta bandeja.
|
|
2
|
Panel de control
Incluye las teclas, la pantalla táctil y los indicadores necesarios para utilizar el equipo. (Consulte "Secciones y funciones del panel de control".)
|
|
3
|
Alimentador (opcional)
Los originales puestos en el alimentador se alimentan hoja a hoja al cristal de copia para su lectura.
|
|
4
|
Tapa superior derecha de la unidad principal
Abra esta tapa para eliminar atascos de papel de la unidad principal. (Consulte "Solución de problemas" de la Guía de operaciones básicas.)
|
|
5
|
Puerto USB
Utilice el puerto USB para conectar discos duros externos y otros dispositivos al equipo. Mediante un cable USB, también puede conectar el equipo a un ordenador.
|
|
6
|
Puerto LAN
Use un cable Ethernet para conectar el equipo a una red.
|
|
7
|
Tapa inferior derecha de la unidad principal
Abra esta tapa para eliminar atascos de papel de la unidad principal. (Consulte "Solución de problemas" de la Guía de operaciones básicas.)
|
|
8
|
Bandeja multiuso
Utilice la bandeja multiuso para alimentar manualmente el papel y para cargar papel de tamaño no estándar, como sobres. (Consulte "Imprimir con la bandeja multiuso".)
|
|
9
|
Tapa superior derecha del casete
Abra esta tapa para eliminar atascos de papel de la unidad principal. (Consulte "Solución de problemas" de la Guía de operaciones básicas.)
|
|
10
|
Casete 2
Admite un máximo de 550 hojas de papel (80 g/m2).
|
|
11
|
Casete 1
Admite un máximo de 250 hojas de papel (80 g/m2).
|
|
12
|
Interruptor de alimentación principal
Se pone en la posición "I" para encender el equipo. (Consulte "Alimentación principal y alimentación del panel de control".)
|
|
13
|
Depósito de tóner residual
Aquí se acumula el tóner residual.
|

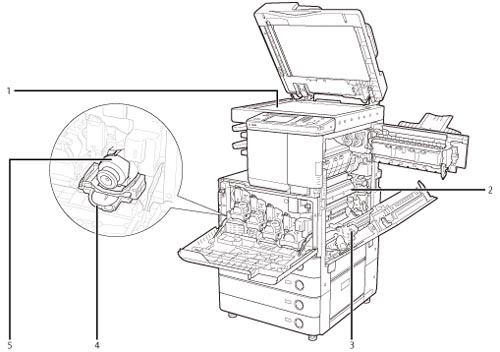

Vista interior
Cuando están instaladas la Unidad Lectora Color D1, la Unidad de Alimentación por Casete AF1, la Unidad de Acabado Interna C1, la Unidad de 3 Vías C1, la Bandeja Adicional de Acabado Interna A1 y la Bandeja de Salida J1
|
1
|
Cristal de copia
Utilice el cristal de copia cuando vaya a leer libros, originales gruesos, originales finos, transparencias, etc.
|
|
2
|
Tapa superior de la unidad de fijación
Abra esta tapa para eliminar atascos de papel en la unidad de fijación. (Consulte "Solución de problemas" de la Guía de operaciones básicas.)
|
|
3
|
Unidad duplex
Abra la unidad dúplex para eliminar atascos de papel. (Consulte "Solución de problemas" de la Guía de operaciones básicas.)
|
|
4
|
Tapa de cambio de tóner
Abra esta tapa para cambiar el cartucho de tóner.
|
|
5
|
Cartucho de tóner
Cuando se agote el tóner, saque el cartucho de tóner y cámbielo por uno nuevo. Los cartuchos de tóner se venden aparte (no se incluyen con el equipo).
|

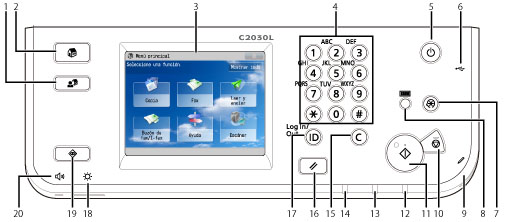

Secciones y funciones del panel de control
|
1
|
Tecla de menú rápido
Se pulsa para recuperar funciones favoritas guardadas en el menú rápido.
|
|
2
|
Tecla de menú principal
Se pulsa para volver a la pantalla Menú principal.
|
|
3
|
Pantalla táctil
En ella aparece la pantalla de opciones de cada función. Puede utilizar el equipo tocando la pantalla. De forma predeterminada, aparecen seis teclas de función.
|
|
4
|
Teclas numéricas
Se pulsan para introducir valores numéricos.
|
|
5
|
Interruptor de alimentación del panel de control (alimentación eléctrica secundaria)
Se pulsa para establecer o cancelar el modo de reposo. Para información acerca del modo de autorreposo, consulte "Interruptor de alimentación del panel de control".
|
|
6
|
Puerto USB
Se usa para conectar un dispositivo de memoria al equipo mediante USB.
|
|
7
|
Tecla de configuración
Se pulsa para especificar la configuración.
|
|
8
|
Tecla Comprobar contador
Se pulsa para ver el número total de copias e impresiones en la pantalla táctil.
|
|
9
|
Lápiz editor
Se utiliza para realizar operaciones en la pantalla táctil, tales como introducir caracteres.
|
|
10
|
Tecla Detener
Se pulsa para detener un trabajo en curso.
|
|
11
|
Tecla Inicio
Se pulsa para iniciar una operación.
|
|
12
|
Indicador de alimentación principal
Se ilumina cuando el equipo está encendido.
|
|
13
|
Indicador de error
Parpadea o se ilumina cuando hay algún error en el equipo.
|
|
14
|
Indicador Procesando/datos
Parpadea en color verde cuando el equipo está realizando operaciones, y queda iluminado fijo en color verde cuando hay datos de fax almacenados en memoria.
|
|
15
|
Tecla Borrar
Se pulsa para borrar valores o caracteres introducidos.
|
|
16
|
Tecla Reiniciar
Se pulsa para restaurar las opciones estándar del equipo.
|
|
17
|
Tecla ID (Log In/Out)
Se pulsa para iniciar o finalizar una sesión si se ha establecido un servicio de inicio de sesión.
|
|
18
|
Mando de ajuste de luminosidad
Se utiliza para ajustar la luminosidad de la pantalla táctil.
|
|
19
|
Tecla de monitor de estado/cancelar
Se pulsa para comprobar el estado de los trabajos o para cancelar trabajos de impresión.
|
|
20
|
Tecla de ajuste del volumen
Se pulsa para mostrar la pantalla de ajuste de opciones tales como el volumen de transmisión y el volumen de alarma de envío y recepción de fax.
|
|
NOTA
|
|
Para más información acerca de los productos opcionales que se pueden instalar en el equipo, consulte "Productos opcionales/Software".
|
