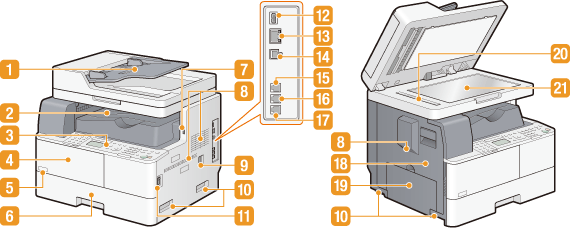

Esterno

Alimentatore

Consente di alimentare automaticamene i documenti nella macchina per la scansione. Quando si caricano due o più fogli nell'alimentatore, è possibile sottoporre a scansione i documenti senza interruzione. Posizionamento dei documenti

Vassoio di uscita

I fogli stampati escono sul vassoio di uscita.

Pannello operativo

Il pannello operativo comprende tasti come il tastierino numerico e il tasto [Avvio], il display e indicatori di stato. Il pannello operativo consente di eseguire tutte le operazioni e impostazioni specifiche. Pannello operativo Display

Coperchio anteriore

Aprire il coperchio anteriore per sostituire la cartuccia di toner. Come sostituire la cartuccia di toner

Codice del toner

Questo codice indica il tipo di toner originale che può essere utilizzato con la macchina. Utilizzare un toner il cui codice includa le stesse lettere di quello riportato sul pannello anteriore della macchina.

Cassetto della carta

Caricare nel cassetto della carta il tipo di carta comunemente utilizzata. Caricamento della carta nel cassetto della carta

Porta USB (USB 2.0)

Collegare un dispositivo di memoria USB alla macchina e stampare direttamente i dati da tale dispositivo. È inoltre possibile salvare i documenti acquisiti con la macchina direttamente nel dispositivo di memoria USB. Stampa da memoria USB (Stampa USB) Scansione di documenti direttamente su una memoria USB

Prese d'aria

L'aria viene aspirata ed estratta per consentire il raffreddamento dell'interno della macchina. Tenere presente che eventuali oggetti posti davanti alle prese d'aria impediranno la corretta ventilazione. Installazione

Presa di alimentazione

Consente di collegare il cavo di alimentazione.

Maniglie di sollevamento

Per sollevare la macchina utilizzare le maniglie di sollevamento.

Interruttore di alimentazione

Consente di attivare o disattivare l'alimentazione. Per riavviare la macchina, spegnerla, attendere almeno 10 secondi, quindi riaccenderla.

Porta USB (USB 1.1)

Consente di collegare un dispositivo USB, ad esempio una tastiera. È inoltre possibile utilizzare la porta USB (USB 2.0) (

) per collegare un dispositivo, in funzione delle proprie necessità

Porta LAN

Collegare un cavo LAN quando si collega la macchina ad un router LAN e così via. Connessione a una LAN

Porta USB (per il collegamento con il computer)

Collegare un cavo USB quando si collega la macchina ad un computer. Vedere Introduzione.

Presa ricevitore (Solo imageRUNNER 1435iF)

Consente di collegare un microtelefono opzionale.

Presa per telefono esterno (Solo imageRUNNER 1435iF)

Collegare il telefono o la segreteria telefonica. Vedere Introduzione.

Presa per linea telefonica (Solo imageRUNNER 1435iF)

Collegare un cavo telefonico quando si collega la macchina a una linea telefonica. Vedere Introduzione.

Coperchio sinistro

Aprire il coperchio sinistro per rimuovere gli inceppamenti della carta. Cancellazione degli inceppamenti di carta

Vassoio multiuso

Caricare la carta nel vassoio multiuso quando si desidera utilizzare temporaneamente un tipo di carta diverso da quello caricato nel cassetto della carta. Caricare inoltre la carta che non è possibile caricare nel cassetto della carta. Caricamento della carta nel vassoio multiuso

Area di scansione

I documenti caricati nell'alimentatore vengono trasferiti automaticamente nell'area di scansione per l'acquisizione.

Vetro di lettura

Posizionare i documenti da digitalizzare sul Vetro di lettura. Utilizzare inoltre il Vetro di lettura per posizionare documenti spessi o rilegati come i libri quando non è possibile utilizzare l'alimentatore. Posizionamento dei documenti
