Aufbau und Funktionen

Dieser Abschnitt gibt eine Übersicht über die Bezeichnungen und Funktionen der einzelnen Bauteile an und in der Haupteinheit sowie der Teile am Bedienfeld. Die nachstehenden Abbildungen zeigen das System mit installierter Zusatzausstattung. Weitere Informationen zur Zusatzausstattung finden Sie in Zusatzausstattung.

Außenansicht

imageRUNNER 2545i, in dem der optionale Finisher (intern) B1, das Zusätzliches Finisherfach B1 und die Kassetteneinheit AE1 installiert sind.
imageRUNNER 2520, in dem das optionale Internes Zusatzausgabefach G1, die Kassetteneinheit W1 und die Kassetteneinheit AE1 installiert sind.

 Hauptschalter

Zum Einschalten zur “I”-Seite betätigen. (Siehe Kapitel 2, "Vor Inbetriebnahme des Systems" im Anwenderhandbuch.)

 Einzug
(Optional für den imageRUNNER 2525/2520)

Die im Einzug eingelegten Originale werden automatisch nacheinander auf den Scanbereich gezogen. Der Einzug dreht auch automatisch die doppelseitigen Originale, um ein- bzw. doppelseitige Kopien zu erstellen.

Bedienfeld

Auf dem Bedienfeld finden Sie die Tasten, das Touchscreen-Display und die notwendigen Anzeigen für den Betrieb des Systems. (Bedienfeld)

Originalabdeckung
(Optional für den imageRUNNER 2525)

Die Originalabdeckung fixiert die auf das Vorlagenglas gelegten Originale.

Stapelablage

Die Stapelablage dient zur manuellen Zufuhr von Papier und zur Zufuhr von Papier in Sonderformaten wie beispielsweise Briefumschlägen. (Einlegen von Papier in die Stapelablage)

 Papierkassette 1

Papierkassette 1 fasst bis zu 550 Blatt (250 Blatt beim imageRUNNER 2520) Normalpapier (80 g/m2).

 Papierkassette 2 (Optional für den imageRUNNER 2520)

Papierkassette 2 fasst bis zu 550 Blatt Normalpapier (80 g/m2).

 Papierkassetten 3 und 4 (Optional)

Die Kassetteneinheit AE1 bietet zwei zusätzliche Papierzufuhren für Druckaufträge. Jede Papierkassette fasst bis zu 550 Blatt Normalpapier (80 g/m2).

Innenansicht

imageRUNNER 2545i, in dem der optionale Finisher (intern) B1, das Zusätzliches Finisherfach B1 und die Kassetteneinheit AE1 installiert sind.

Vordere Abdeckung

Öffnen Sie zum Austauschen des Alttonerbehälters diese Abdeckung.

Trommel

Alttonerbehälter

Wenn der Alltonerbehälter voll ist, ersetzen Sie diesen durch einen neuen Behälter. (Austauschen des Alttonerbehälters)

Abdeckung für den Tonerwechsel

Öffnen Sie diese Abdeckung beim Austauschen der Tonerpatrone. (Austauschen der Tonerpatrone)

Tonerpatrone

Wenn die Tonerpatrone leer ist, ziehen Sie diese heraus und ersetzen sie durch eine neue Patrone.
(Siehe Kapitel 5, "Verbrauchsmaterial" im Anwenderhandbuch.)

Scanbereich

Die im Einzug eingelegten Originale werden hier gescannt.

Vorlagenglas

Zum Scannen von Büchern, schweren Originalen, Folien usw. werden die Originale hier positioniert.

Rechte Abdeckung

Öffnen Sie diese Abdeckung beim Beseitigen eines Papierstaus in der Haupteinheit.

Umlenkeinheit 2-Fach B1 (Optional für den imageRUNNER 2525/2520)

Die Umlenkeinheit 2-Fach B1 gibt die Ausdrucke in das zusätzliche Ausgabefach aus.

Fixiereinheit

Bei einem Papierstau in der Fixiereinheit muss das Papier vorsichtig entfernt werden. ( Fixiereinheit)

Rechte Abdeckung der Papierkassette

Öffnen Sie diese Abdeckung beim Beseitigen eines Papierstaus in den Papierkassetten 1 und 2.

Rechte Abdeckung der optionalen Kassetteneinheit AE1

Öffnen Sie diese Abdeckung beim Beseitigen eines Papierstaus in den Papierkassetten 3 und 4.

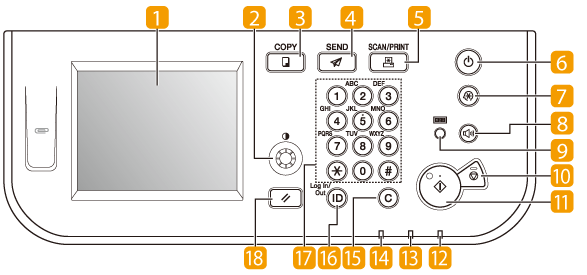

Bedienfeld

 Touchscreen-Display

Hier wird das Menü für jede Funktion angezeigt. (Verwenden des Touchscreen-Displays)

 Drehschalter für Anzeigekontrast

Drehen Sie diese im Uhrzeigersinn oder gegen den Uhrzeigersinn, um den Kontrast des Touchscreen-Displays einzustellen.

 COPY (Kopie)-Taste

Betätigen Sie diese Taste zur Verwendung der Kopierfunktion. (Kopieren)

 SEND (Senden)-Taste

Betätigen Sie diese Taste zur Verwendung der Senden/Fax-Funktionen. (Sende- und Faxfunktionen)

 SCAN/PRINT (Scan/Druck)-Taste

Betätigen Sie diese Taste, um Funktionen wie Remote Scan, Mediendruck, Geschützter Druck usw. zu verwenden. (Siehe die Hilfe zum Network ScanGear und Verwenden des Systems als Drucker.)

 Bedienfeldschalter (Notstromversorgung)

Mit dieser Taste schalten Sie das Bedienfeld EIN bzw. AUS. Bei Bedienfeld-Stellung AUS befindet sich das System im Schlafmodus. (Siehe Kapitel 2, "Vor Inbetriebnahme des Systems", im Anwenderhandbuch.)

 Zusatzfunktionen-Taste

Betätigen Sie diese Taste, um das Menü “Zusatzfunktionen” zu öffnen. (Aufrufen des Menüs "Zusatzfunktionen")

 Lautstärkeregelungs-Taste

Betätigen Sie diese Taste zum Konfigurieren der Systemeinstellungen für hörbare Töne. (Lautstärkeregelung)

 Zähler prüfen-Taste

Betätigen Sie diese Taste zum Anzeigen der gedruckten/gescannten Seitensummen.

 Stopp-Taste

Betätigen Sie diese Taste zum Anhalten eines in Bearbeitung befindlichen Auftrags, wie z. B. eines Kopier-, Druck- oder Scanauftrags.

 Start-Taste

Betätigen Sie diese Taste zum Starten eines Vorgangs.

 Anzeige Hauptschalter

Diese Anzeige leuchtet grün, wenn das System eingeschaltet ist.

 Fehleranzeige

Bei Auftreten eines Fehlers im System blinkt diese Anzeige oder leuchtet rot auf.

 Bearbeitungs-/Datenanzeige

Beim Ausführen von Vorgängen blinkt diese Anzeige oder leuchtet grün auf.

 Löschen-Taste

Betätigen Sie diese Taste zum Löschen eingegebener Werte oder Zeichen.

 Log In/Out-Taste

Betätigen Sie diese Taste, um sich beim System an-/abzumelden, wenn es z. B. über die Verwaltung per Abteilungs-ID/Anwender-ID verwaltet wird.

 Zahlentasten

Diese Tasten dienen zur Eingabe von Zahlen.

 Rückstellungs-Taste

Betätigen Sie diese Taste, um alle Einstellungen abzubrechen und zur Hauptanzeige zurückzukehren.
