只有打印存入存储箱的文件或PDF文件时，才可以使用该模式。 如果将输出接收方设置为“大容量堆叠器-H1”，只有打印存入存储箱的文件时才可以使用该模式。 只有打印存入存储箱的文件时才可以使用“鞍式装订”和“折叠”模式。 务必正确设置纸张类型。如果没有正确设置纸张类型，可能降低图像质量。而且可能弄脏定影组件或导致卡纸，可能需要进行服务维修。 如果选择自定义尺寸、信封、透明胶片/透明薄膜、仿羊皮纸或标签，则不能设置“分页装订处理”模式。 |

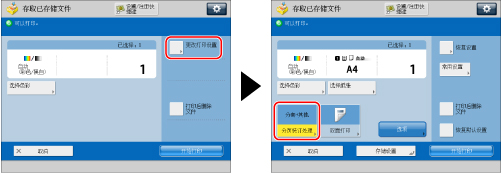

(主菜单)→[存取已存储文件]→[存储箱]。
注释 |
如果选择[堆叠器]，可以将每个作业的输出接收方更改为[堆叠区域]或[输出托盘]。 |
 |  |
输出接收方设置为分页装订处理器时 | 输出接收方设置为堆叠器的堆叠区域时 |
须知 |
用于封面页的纸张尺寸必须与用于主文档的纸张尺寸相同。 以下显示安装了“鞍式分页装订处理器-W1 PRO”时可以使用的纸张重量。 对于封面页和主文档：52 g/m2到300 g/m2 (14 lb bond to 110 lb cover) 以下显示安装了“鞍式分页装订处理器-T1”时可以使用的纸张重量。 对于主文档：60 g/m2到220 g/m2 (16 lb bond to 80 lb cover) 对于封面页：60 g/m2到256 g/m2 (16 lb bond to 140 lb index) 只有设置了“双面打印”时，才可以设置[鞍式装订]模式。 在“鞍式装订”模式下建立的折叠准确度会根据纸张类型和数量而有所差异。 |
注释 |
根据所安装分页装订处理器的打孔组件的类型，打孔的数量有所差异。 |
须知 |
如果同时指定“Z形折叠”模式和“装订”模式，并且Z形折叠的纸张数量超过10张，将对打印件进行分套但不装订。 |
须知 |
如果要将打印面向内折叠，为[正面向上/正面向下]选择[向上(反转顺序)]。 |
须知 |
如果要将打印面向内折叠，为[正面向上/正面向下]选择[向上(反转顺序)]。 |
须知 |
只有设置了“双面打印”时，才可以设置“鞍式装订”模式。 如果安装了“鞍式分页装订处理器-W1 PRO”，则可以鞍式折叠以下纸张尺寸：330 mm×483 mm、305 mm×457 mm、320 mm×450 mm(SRA3)、A3、B4、A4R、13"×19"、12"×18"、12 5/8"×17 11/16"、11"×17"、LGL、LTRR或自定义尺寸(210 mm×279.4 mm到330.2 mm×487.7 mm(8 1/4"×11"到13"×19 1/4")) 如果安装了“鞍式分页装订处理器-T1”，则可以鞍式折叠以下纸张尺寸：305 mm×457 mm、A3、B4、A4R、12"×18"、11"×17"、LGL或LTRR |
注释 |
如果要将打印面向内折叠，为[正面向上/正面向下]选择[向上(反转顺序)]。 |
须知 |
只有在以下情况下才能设置[旋转90度]： 如果“纸张尺寸选择”屏幕上的纸张尺寸设置为[自动] 如果横向和纵向都添加了与“旋转90度”兼容的纸张尺寸 如果所选供纸器的[纸盒自动选择打开/关闭]设置为“打开”(请参阅“启用纸盒自动选择”) 如果没有可以旋转的纸张，将对输出件进行分套。 |
[自动]： | 如果打印单页原稿，则正面向上输出已打印纸张。否则，正面向下输出已打印纸张。 |
[正面向下(普通顺序)]： | 始终正面向下输出已打印纸张。 |
[正面向上(反转顺序)]： | 始终正面向上输出已打印纸张。 |
须知 |
选择[鞍式装订]时会自动设置“鞍式按压”模式。 |
注释 |
要确保[鞍式按压]设置有效，必须鞍式装订九张以上的纸张(包括一张封面页)。 |
须知 |
只有为<堆叠器输出接收方>选择了[堆叠区域]，才可以设置[指定堆叠份数]。 |
：可用可选组件 | 分套(页序) | 分组(相同页) | 偏移 | 旋转90度 | 装订 | 打孔 | 折叠 | 正面向上/正面向下 | 鞍式按压 | |||
角订 | 双订 | 鞍式装订 | 鞍式折叠 | Z形折叠、 C形折叠、 二等分折叠、 三等分Z形折叠、 四等分折叠 | ||||||||
无 | | | - | | - | - | - | - | - | - | | - |
出纸托盘-R2 | | | - | | - | - | - | - | - | - | | - |
分页装订处理器-W1 PRO | | | | - | | | - | - | - | - | | - |
分页装订处理器-W1 PRO和打孔组件 | | | *1 | - | | | - | *1 | - | - | | - |
分页装订处理器-W1 PRO和折纸组件-J1 | | | | - | | | - | - | - | | | - |
鞍式分页装订处理器-W1 PRO | | | | - | | | | - | | - | | |
鞍式分页装订处理器-W1 PRO和打孔组件 | | | *1 | - | | | | *1 | | - | | |
鞍式分页装订处理器-W1 PRO和折纸组件-J1 | | | | - | | | | - | | | | |
大容量堆叠器-H1 | | | *2 | - | - | - | - | - | - | - | | - |
分页装订处理器-T1 | | | | - | | | - | - | - | - | | - |
分页装订处理器-T1和外置打孔器 | | | | - | | | - | | - | - | | - |
鞍式分页装订处理器-T1 | | | | - | | | | - | | - | | - |
鞍式分页装订处理器-T1和外置打孔器 | | | | - | | | | | | - | | - |
纸张尺寸 | 角订 | 双订 | 鞍式装订* |
330×483 mm | - | - | 25张 |
305 x 457 mm | - | - | 25张 |
SRA3 | - | - | 25张 |
A3 | 50张 | 50张 | 25张 |
B4 | 50张 | 50张 | 25张 |
A4R | 50张 | 50张 | 25张 |
A4 | 100张 | 100张 | - |
B5R | - | 50张 | - |
B5 | 100张 | 100张 | - |
A5R | - | - | - |
A5 | - | - | - |
8K | 50张 | 50张 | 25张 |
16K | 100张 | 100张 | - |
16KR | - | 50张 | - |
纸张尺寸 | 角订 | 双订 | 鞍式装订* |
305×457 mm(12"×18") | - | - | 16张 |
SRA3(12 5/8"×17 11/16") | - | - | - |
A3 | 30张 | 30张 | 16张 |
B4 | 30张 | 30张 | 16张 |
A4R | 30张 | 30张 | 16张 |
A4 | 50张 | 50张 | - |
B5R | - | - | - |
B5 | 50张 | 50张 | - |
A5R | - | - | - |
A5 | - | - | - |
8K | 30张 | 30张 | - |
16K | 50张 | 50张 | - |
16KR | - | - | - |
11"×17" | 30张 | 30张 | 16张 |
LGL | 30张 | 30张 | 16张 |
LTRR | 30张 | 30张 | 16张 |
LTR | 50张 | 50张 | - |
EXEC | 50张 | 50张 | - |
STMTR | - | - | - |
STMT | - | - | - |
注释 |
有关执行装订时的原稿方向和纸张方向的信息，请参阅“原稿方向和纸张方向的关系”。 |
须知 |
如果设置“装订”、“打孔”或“Z形折叠”模式，则始终打印面向下输出纸张。 |
注释 |
有关可选产品的信息，请参阅以下内容： 如果未设置[分页装订处理]，则与设置了[分组(相同页)]时的情形相同。 通过按[详细说明]可以显示选定纸张的详细信息。 |
