na upravljačkoj ploči. Na tom zaslonu možete određivati postavke i registrirati funkcije.Zaslon
Prikazuje se zaslon Početni zaslon ili zaslon s postavkama te vam omogućuje pokretanje funkcija poput kopiranja ili skeniranja. Također se možete koristiti zaslonom za provjeru informacija poput poruka o pogreškama i statusa rada uređaja. Zaslon je također površina kojom se upravlja putem dodira, stoga možete izvršavati radnje izravnim dodirom zaslona.
Zaslon Početni zaslon
Zaslon Početni zaslon prikazuje se pri uključivanju uređaja ili pritiskom na na upravljačkoj ploči. Na tom zaslonu možete određivati postavke i registrirati funkcije.
na upravljačkoj ploči. Na tom zaslonu možete određivati postavke i registrirati funkcije.
 |
|
 <Kopiraj>Započnite kopiranje s pomoću ovog gumba. Kopiranje
 <Faks> (MF515x)S pomoću ovog gumba pošaljite faks s uređaja. Faksiranje
 <Skeniraj>Skenira dokument i pretvara ga u elektronički oblik. Možete spremiti skenirane dokumente na svoje računalo ili ih slati e-poštom. Korištenje uređaja kao skenera
 <Ispis s mem. medija>Ispisuje datoteke pohranjene na USB memorijskom uređaju. Ispis iz USB memorije (Ispis s memorijskog medija)
|
 |
|
 Gumb za promjenu stranicePomoću ovoga prikažite drugu stranicu na zaslonu Početni zaslon Ova funkcija radi na isti način kao i pomicanje ulijevo/udesno.
 <Adresar>S pomoću ovog gumba registrirajte ili uredite odredišta za e-poštu i faksove. Također možete prikazati registrirano odredište kada šaljete poruku e-pošte ili faks. Registriranje u adresaru
 <Izbornik><Postavke timera>, <Osobne postavke>, i brojne druge postavke uređaja dostupne su putem ovog gumba. Popis izbornika postavki
|
 |
|
 <Zaštićeno ispisivanje>S pomoću ove funkcije ispišite zaštićeni dokument. Ispis dokumenta zaštićenog PIN-om (zaštićeni ispis)
 <Postavke papira>Ovaj se gumb također koristi za određivanje formata i vrste papira umetnutog u ladicu za papir i višenamjensku ladicu. Definiranje formata i vrste papira
 <Postavke poč. zasl.>Omogućuje promjenu redoslijeda kojim su gumbi Početni zaslon poredani u prikazu. Prilagođavanje zaslona Početni zaslon
 <Kopija osob. isk.>Postavke su unaprijed registrirane za kopiranje prednje i stražnje strane vozačke dozvole ili druge identifikacijske isprave na istoj strani lista u stvarnoj veličini. Kopiranje obiju strana osobne iskaznice na jednu stranicu
|
 |
|
 <Izravno povezivanje>Koristite se ovom postavkom za uspostavljanje izravne i bežične veze s mobilnim uređajem. Uspostavite izravnu vezu (Način pristupne točke)
 Tipke prečacaPrikažite „Omiljene postavke” koje su registrirane za kopiranje, faksiranje i skeniranje. Dodavanje dugmeta na ekran Početni zaslon
|
Zaslon <Nadzor statusa>
Kada pritisnete
, prikazuje se zaslon u kojemu možete provjeriti napredak dokumenata koji se ispisuju, šalju ili primaju te status uređaja (preostalu razinu u spremniku tonera itd.) i mrežne postavke poput IP adrese uređaja.
, prikazuje se zaslon u kojemu možete provjeriti napredak dokumenata koji se ispisuju, šalju ili primaju te status uređaja (preostalu razinu u spremniku tonera itd.) i mrežne postavke poput IP adrese uređaja.
<Podaci o pogrešci/obavijesti>
Prikazuje detalje svih pogrešaka do kojih je došlo. Kada se pojavi poruka o pogrešci
<Status uređaja>
Prikazuje status uređaja, kao što je količina preostalog papira ili tonera u spremnicima tonera.
<Informacije o papiru>
Prikazuje je li papir umetnut u svaki izvor papira.
Prikazuje je li papir umetnut u svaki izvor papira.
<Preostala količina u ulošku>
Prikazuje preostalu količinu tonera u spremnicima. Vijek trajanja drugih unutrašnjih dijelova može isteći prije nego što ponestane tonera.
Prikazuje preostalu količinu tonera u spremnicima. Vijek trajanja drugih unutrašnjih dijelova može isteći prije nego što ponestane tonera.
<Ukloni memorijski medij>
Služi za sigurno uklanjanje USB memorijskog uređaja. Ispis iz USB memorije (Ispis s memorijskog medija) Skeniranje dokumenata izravno u USB memoriju
Služi za sigurno uklanjanje USB memorijskog uređaja. Ispis iz USB memorije (Ispis s memorijskog medija) Skeniranje dokumenata izravno u USB memoriju
<Uporaba memorije za zaštićenim ispisivanjem>
Prikazuje količinu memorije koja se trenutno koristi za pohranjivanje podataka iz zaštićenih dokumenata. Ispis dokumenta zaštićenog PIN-om (zaštićeni ispis)
Prikazuje količinu memorije koja se trenutno koristi za pohranjivanje podataka iz zaštićenih dokumenata. Ispis dokumenta zaštićenog PIN-om (zaštićeni ispis)
<Podaci o verziji>
Prikaz podataka o verziji firmvera.
Prikaz podataka o verziji firmvera.
<Serijski broj>
Prikaz serijskog broja.
Prikaz serijskog broja.
Status zadataka kopiranja/ispisivanja/slanja/primanja
Prikazuje trenutni status odabrane stavke. Zaslon <Status zadatka kopir./ispis> prikazan ispod kao primjer.
<Mrežne informacije>
Prikazuje mrežne postavke, npr. IP adresu uređaja, i status, npr. stanje komunikacije putem bežičnog LAN-a. Prikaz mrežnih postavki
Zaslon <Provjera brojača>
Kada pritisnete
(
), prikaže se zaslon <Provjera brojača>. Na tom zaslonu možete vidjeti vrijednosti brojača ispisa te serijski broj i konfiguraciju uređaja.
(), prikaže se zaslon <Provjera brojača>. Na tom zaslonu možete vidjeti vrijednosti brojača ispisa te serijski broj i konfiguraciju uređaja.
<Provjerite konfiguraciju uređaja>
Prikazuje serijski broj uređaja i popis opreme koja je priložena ili uključena.
Brojači
Odaberite dokument za provjeru vrijednosti brojača. Prikaz vrijednosti brojača

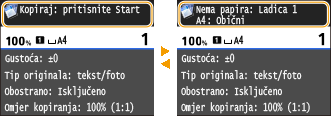

Prilikom prikaza poruke
Poruke se prikazuju pri vrhu zaslona ako nema papira ili ako je spremnik tonera pri kraju vijeka trajanja. Prikaz se mijenja iz prikaza običnog zaslona u prikaz poruke.
 |
Kada je prikazano
|

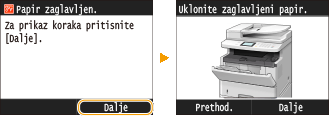

U slučaju pogreške
U nekim slučajevima pogreške prikazuju upute o otklanjanju pogreške. Da biste riješili problem, slijedite upute na zaslonu. Zaslon koji se prikazuje pri zaglavljenom papiru prikazan je ispod kao primjer.
