Unidad de Acabado Grapadora Y/Unidad de Acabado de Cuadernillos Y/Unidad de Alimentación Intermedia L/Taladradora 2/4 Taladros A/Taladradora 4 Taladros A

Instale la "Unidad de Acabado Grapadora Y" o "Unidad de Acabado de Cuadernillos Y" para utilizar las siguientes funciones de acabado.

Clasificar
Las impresiones se clasifican en juegos ordenados según el orden de las páginas del original.
　
Agrupar
Todas las impresiones de la misma página original se agrupan en juegos.
　
Desplazar
Cada grupo de impresiones se desplaza en capas alternas.
　
Grapar + Clasificar
Las impresiones se clasifican en juegos ordenados por el orden de página y se grapan (esquina/doble). Puede grapar en cuadernillo y expulsar las impresiones con la "Unidad de Acabado de Cuadernillos Y".
　
Grapar + Agrupar
Todas las impresiones de la misma página original se agrupan en juegos y se grapan (esquina/doble).
　
Sin grapar
Las impresiones se engarzan y se encuadernan sin utilizar grapas. Puede separar fácilmente el papel presionando la parte engarzada con los dedos. Esta función resulta útil para ahorrar grapas y para que las impresiones se mantengan encuadernadas durante un tiempo.


Para obtener información sobre los tamaños de papel que se pueden utilizar para Sin grapas, consulte Especificaciones. En función del entorno de uso y del tipo de papel, la parte engarzada podría separarse fácilmente.

Grapado manual
Puede grapar papel insertándolo en la hendidura. Como ejemplo de uso, puede retirar las grapas del original, copiarlo o escanearlo y luego volver a grapar el original.

Plegar en cuadernillo (Unidad de Acabado de Cuadernillos Y solamente)
Las impresiones se pliegan por la mitad. Puede plegarse un máximo de tres hojas juntas.

CONSEJOS
Si instala la "Taladradora 2/4 Taladros A" o "Taladradora 4 Taladros A" en la "Unidad de Acabado Grapadora Y" o la "Unidad de Acabado de Cuadernillos Y", puede practicar perforaciones en las impresiones.

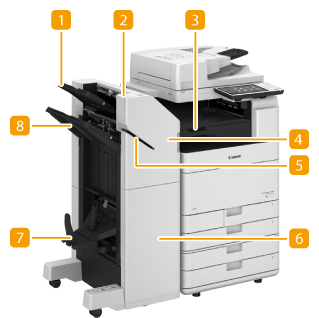

Vista exterior


Unidad de Acabado de Cuadernillos Y		Unidad de Acabado Grapadora Y

Bandeja A

Las impresiones salen a esta bandeja. Puede especificar funciones para las que se utiliza la bandeja configurando <Opciones de bandejas de salida>. <Opciones de bandejas de salida>

Botón de grapado

Pulse este botón para grapar papel manualmente. También puede grapar papel sin pulsar el botón. Puede especificar el tiempo que transcurrirá hasta que se grape el papel después de insertarlo. <Acción de ajuste>

Unidad de Alimentación Intermedia L

Ábrala para retirar el atasco de papel.

Tapa delantera (superior)

Ábrala para retirar papel atascado, para quitar un atasco de grapas en la Unidad Grapadora y en la Unidad Grapadora de Cuadernillos o para sustituir el cartucho de grapas. Si está instalada la "Taladradora 2/4 Taladros A" o "Taladradora 4 Taladros A", ábrala para desechar los residuos de perforación.

Ranura

Inserte el papel para graparlo manualmente. Puede especificar el periodo de tiempo para que se grape el papel después de insertarlo.

Tapa delantera (inferior) (Unidad de Acabado de Cuadernillos Y solamente)

Ábralo para retirar el papel atascado, retirar un atasco de grapas o sustituir el cartucho de grapas de la unidad grapadora de cuadernillos.

Bandeja de cuadernillos (Unidad de Acabado de Cuadernillos Y únicamente)

Las impresiones que se grapan en cuadernillo salen a esta bandeja.

Bandeja B

Las impresiones salen a esta bandeja. Puede especificar funciones para las que se utiliza la bandeja configurando <Opciones de bandejas de salida>. <Opciones de bandejas de salida>

Vista interior


Unidad de Acabado de Cuadernillos Y		Unidad de Acabado Grapadora Y

Unidad grapadora de cuadernillos (Unidad de Acabado de Cuadernillos Y únicamente)

Extráigala para retirar un atasco de papel o un atasco de grapas en la unidad grapadora de cuadernillos, o para sustituir el cartucho de grapas.

Bandeja de residuos de perforación (Taladradora 2/4 Taladros A/Taladradora 4 Taladros A)

Extráigala para desechar los residuos de perforación. Vaciar los residuos de perforación (Opcional)

Grapado manual

Coloque el paquete deseado de papel en la ranura de la unidad de acabado grapadora o unidad de acabado de cuadernillos.

Inserte la esquina del paquete de papel donde desea que se grape directamente en la ranura, con el anverso del papel cara abajo.

Si se detecta el paquete de papel, el botón de grapado comienza a parpadear y se realiza el grapado automático.

Antes de realizar el grapado, puede seleccionar el tiempo en segundos que debe transcurrir. <Tiempo para inicio de grapado en modo grapadora>

Puede realizar el grapado sin esperar a que llegue el tiempo de inicio de grapado especificado. Mientras sostiene el paquete de papel con una de sus manos, utilice la otra mano para pulsar el botón de grapado.

Extraiga el paquete de papel.

Espere a que el botón de grapado se apague y, a continuación, extráigalo.


No puede realizar el grapado manual mientras continúe la salida de papel impreso.


Para obtener información sobre los tamaños de papel que se pueden utilizar para Grapar, Grapar en cuadernillo, Perforar y Plegar en cuadernillo, consulte Especificaciones. Para reponer el cartucho de grapas de la grapadora o la unidad grapadora de cuadernillos, consulte Cargar las grapas (Opcional). Para obtener información sobre cómo retirar un atasco de papel o de grapas, consulte Eliminar atascos de papel y Eliminación de atascos de grapas (Opcional). El número máximo de hojas para encuadernación podría no ser posible dependiendo del tipo de papel. En este caso, cambie el tipo de papel o reduzca el número de hojas a encuadernar. Clasificar y agrupar Si selecciona <Desplazar> en combinación con la función de clasificar o agrupar, cada grupo de impresiones se desplaza. Cuando una bandeja de salida llega a su límite de apilamiento, las impresiones posteriores se expulsan automáticamente por la siguiente bandeja disponible. Si todas las bandejas disponibles han llegado a su límite de apilamiento, la impresión se detiene. Retire todo el papel que haya en las bandejas para reanudar la impresión. Grapadoras Si utiliza el modo Grapadora, no retire la pila de papel de la bandeja de salida durante el trabajo. Retire la pila de papel una vez finalizado el trabajo. Si aparece el mensaje <Cargue grapas en la unidad grapadora.>, significa que se han utilizado casi todas las grapas. Para continuar, reponga el cartucho de grapas. Si una bandeja llega a límite de la posición inferior, la impresión se detiene temporalmente. Retire todo el papel impreso de la bandeja para reanudar la impresión. Grapado de cuadernillo La precisión de los plegados puede variar en función del tipo de papel y el número de hojas.

Para obtener información sobre los tamaños de papel que se pueden utilizar para Grapar, Grapar en cuadernillo, Perforar y Plegar en cuadernillo, consulte Especificaciones.

Para reponer el cartucho de grapas de la grapadora o la unidad grapadora de cuadernillos, consulte Cargar las grapas (Opcional).

Para obtener información sobre cómo retirar un atasco de papel o de grapas, consulte Eliminar atascos de papel y Eliminación de atascos de grapas (Opcional).

El número máximo de hojas para encuadernación podría no ser posible dependiendo del tipo de papel. En este caso, cambie el tipo de papel o reduzca el número de hojas a encuadernar.

Clasificar y agrupar

Si selecciona <Desplazar> en combinación con la función de clasificar o agrupar, cada grupo de impresiones se desplaza.

Cuando una bandeja de salida llega a su límite de apilamiento, las impresiones posteriores se expulsan automáticamente por la siguiente bandeja disponible. Si todas las bandejas disponibles han llegado a su límite de apilamiento, la impresión se detiene. Retire todo el papel que haya en las bandejas para reanudar la impresión.

Grapadoras

Si utiliza el modo Grapadora, no retire la pila de papel de la bandeja de salida durante el trabajo. Retire la pila de papel una vez finalizado el trabajo.

Si aparece el mensaje <Cargue grapas en la unidad grapadora.>, significa que se han utilizado casi todas las grapas. Para continuar, reponga el cartucho de grapas.

Si una bandeja llega a límite de la posición inferior, la impresión se detiene temporalmente. Retire todo el papel impreso de la bandeja para reanudar la impresión.

Grapado de cuadernillo

La precisión de los plegados puede variar en función del tipo de papel y el número de hojas.
