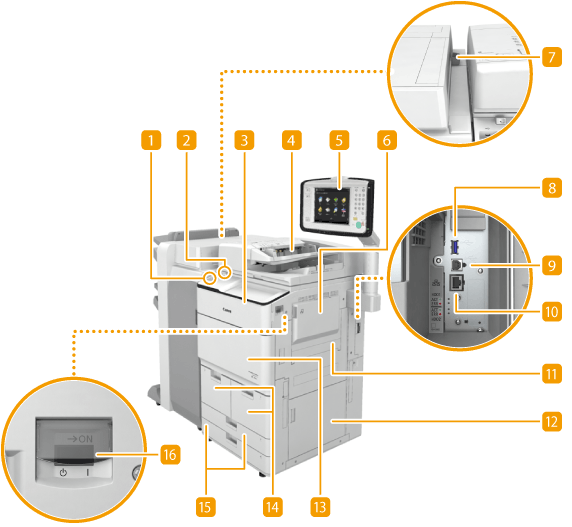

Przednia strona
/b_T02600.gif)
Port USB (przednia strona)
Można podłączyć np. nośniki pamięci USB do urządzenia. Podłączanie nośnika pamięci USB
UWAGA:
Niektóre nośniki pamięci mogą uniemożliwiać prawidłowe zapisanie danych.
Czujnik ruchu
Jeżeli czujnik ruchu wykryje osobę w pobliżu urządzenia, tryb Uśpienia zostanie automatycznie wyłączony. Przechodzenie w tryb uśpienia
Pokrywa wymiany tonera
Otwórz pokrywę, gdy wymieniasz zasobnik z tonerem. Wymiana zasobnika z tonerem
Podajnik
Automatycznie umieszcza w urządzeniu dokumenty do zeskanowania. Gdy w podajniku umieszczonych zostanie kilka arkuszy, dokumenty mogą być skanowane w sposób ciągły. Podajnik
Panel sterowania
Na panelu sterowania znajdują się klawisze numeryczne,
, wskaźniki, ekran dotykowy itd. Z poziomu panelu sterowania można wykonywać wszystkie działania i konfigurować poszczególne ustawienia. Panel sterowania
, wskaźniki, ekran dotykowy itd. Z poziomu panelu sterowania można wykonywać wszystkie działania i konfigurować poszczególne ustawienia. Panel sterowania
Taca wielofunkcyjna
Papier ładuje się do tacy uniwersalnej, gdy używany ma być format papieru inny niż znajdujący się w szufladzie/zasobniku na papier.
Pojemnik na ściereczki do czyszczenia płyty szklanej
Należy przechowywać w tym pojemniku materiał niezbędny do czyszczenia szklanej płyty.
Port USB (prawa strona jednostki głównej)
Do urządzenia można podłączyć komponenty, takie jak zewnętrzny dysk twardy. Tworzenie kopii zapasowej/przywracanie danych
Jeżeli wybrano ustawienie <Sieć przewodowa LAN + sieć przewodowa LAN> dla opcji <Wybierz interfejs>, podłącz tutaj przejściówkę USB-LAN. Podłączanie do przewodowej sieci LAN linii podrzędnej
Złącze USB
Umożliwia podłączenie kabla USB, za pośrednictwem którego nawiązane zostanie połączenie między urządzeniem i komputerem.
UWAGA:
Port USB urządzenia obsługuje standard USB 2.0.
Port LAN
Umożliwia podłączenie urządzenia do routera przewodowego LAN lub innego sprzętu za pomocą kabla LAN Konfiguracja środowiska sieciowego
Prawa górna pokrywa jednostki głównej
Pokrywę tę należy otwierać wtedy, gdy we wnętrzu urządzenia zablokuje się papier. Papier blokuje się wewnątrz prawej pokrywy jednostki głównej
Prawa dolna pokrywa jednostki głównej
Pokrywę tę należy otwierać wtedy, gdy we wnętrzu urządzenia zablokuje się papier. Papier blokuje się wewnątrz prawej pokrywy jednostki głównej
Przednia pokrywa
Pokrywę tę należy otwierać, gdy zablokuje się papier. Usuwanie zablokowanego papieru
Zasobnik na papier 1/2
Załadować papier, który jest najczęściej wykorzystywany. Zasobnik/szuflada na papier
Szuflada na papier 1/2
Załadować papier, który jest najczęściej wykorzystywany. Można załadować papier, którego nie można załadować do zasobników na papier. Zasobnik/szuflada na papier
Przycisk zasilania
Nacisnąć na przycisk zasilania podczas włączania i wyłączania urządzenia.
|
UWAGA
|
|
Aby uzyskać więcej informacji na temat konfiguracji wyposażenia opcjonalnego dołączonego do urządzenia, patrz Opcje.
|
Podłączanie nośnika pamięci USB
Możesz podłączyć nośnik pamięci USB do portu USB urządzenia, który znajduje się po lewej stronie panelu sterowania i wydrukować dane zapisane na tym nośniku. Na nośniku pamięci USB można również bezpośrednio zapisać zeskanowane za pomocą urządzenia dokumenty.
|
WAŻNE
|
|
Przed podłączeniem nośnika USB do urządzenia należy sprawdzić, czy jego złącze jest prawidłowo ustawione względem złącza w urządzeniu. Próby podłączenia nośnika USB do urządzenia w sposób nieprawidłowy mogą skutkować uszkodzeniem złącza nośnika lub urządzenia.
Podczas wyjmowania nośnika z portu USB należy postępować zgodnie z odpowiednią procedurą. Odłączanie nośnika pamięci Niezastosowanie się do tej procedury może skutkować uszkodzeniem nośnika USB lub urządzenia.
W przypadku nośników USB urządzenie obsługuje wyłącznie system plików FAT32/exFAT.
|
|
UWAGA
|
Urządzenia nieobsługiwane i ich eksploatacjaNośnik z funkcjami zabezpieczającymi
Nośniki pamięci, które nie spełniają specyfikacji portu USB
Czytniki kart podłączone do portu USB
Podłączanie nośnika z wykorzystaniem przewodu przedłużającego
Podłączenie nośnika pamięci poprzez hub USB
|
