Papier blokuje się w Booklet Finisher-X

Sprawdź lokalizację zablokowanego papieru na panelu dotykowym i usuń zablokowany papier. Booklet Finisher-X jest opcjonalny. Wyposażenie opcjonalne
Potwierdzenie przed rozpoczęciem pracy
Jeśli na tacy broszur znajduje się papier, należy go usunąć.
Wewnątrz przedniej pokrywy
Moduł zszywania zeszytowego Booklet Finisher-X

Wewnątrz przedniej pokrywy

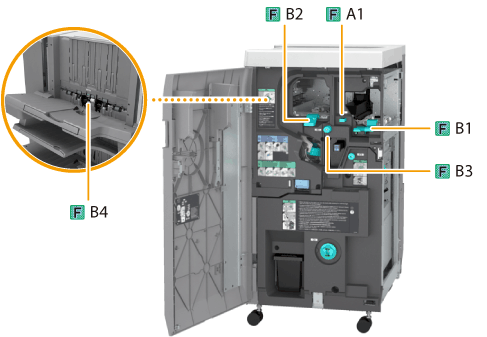

Lokalizacje zablokowanego papieru są oznaczone numerami, takimi jak F-A1 czy F-B1, ukazywanymi na ilustracjach, której przykład przedstawiono poniżej.
1
Otwórz przednią pokrywę modułu wykańczania.
2
Jeżeli Puncher Unit-BG lub Puncher Unit-BH jest podłączony, przesuń prowadnicę (F-A1) tak, aby znalazła się w jednej linii z odpowiednim oznaczeniem.
* Wsuń lub wysuń prowadnicę, aby ustawić ją w jednej linii z najbliższym  z oznaczeniem ().
3
Otworzyć prowadnicę (F-B1).
4
Sprawdź, czy papier jest zakleszczony
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zamknij prowadnicę (F-B1).
5
Otwórz prowadnicę (F-B2).
6
Obróć pokrętło (F-B3) w kierunku wskazanym przez strzałkę.
7
Jeśli papier jest zakleszczony w prowadnicy (F-B2), delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
8
Sprawdź, czy papier zakleszczył się w prowadnicy (F-B4).
Otwórz prowadnicę (F-B4).
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zamknij prowadnicę (F-B4).
9
Zamknij prowadnicę (F-B2).
10
Zamknąć przednią pokrywę modułu wykańczania.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.

Moduł zszywania zeszytowego Booklet Finisher-X

Lokalizacje zablokowanego papieru są oznaczone numerami, takimi jak F-C1 czy F-C2, ukazywanymi na ilustracjach, której przykład przedstawiono poniżej.
* Prowadnica dostarczająca
1
Otwórz przednią pokrywę modułu wykańczania.
2
Otworzyć prowadnicę (F-C1).
3
Otworzyć prowadnicę (F-C2).
4
Sprawdź, czy papier jest zakleszczony.
Obróć pokrętło (F-C3) w kierunku wskazanym przez strzałkę.
Jeśli papier jest zakleszczony, zostaje podany do prowadnicy (F-C2).
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zamknij prowadnicę (F-C2).
5
Zamknij prowadnicę (F-C1).
6
Naciskając pokrętło (F-C4), obróć je zgodnie z kierunkiem strzałki, aż kontrolka zgaśnie.
Procedura ta jest niezbędna jedynie wtedy, gdy kontrolka świeci się.
* Kontrolka
7
Usuń wyprowadzony papier z tacy broszur.
8
Wysuń moduł zszywania zeszytowego (F-C5).
9
Sprawdź, czy papier zakleszczył się w prawej pokrywie modułu zszywania zeszytowego (F-C6).
Otwórz prawą pokrywę (F-C6).
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zamknij prawą pokrywę (F-C6).
10
Otwórz prowadnicę dostarczającą i sprawdź, czy papier jest zakleszczony.
Procedura ta jest niezbędna jedynie wtedy, gdy Inner Booklet Trimmer-A jest podłączony.
Jeśli papier jest zakleszczony, otwórz prowadnicę dostarczającą i delikatnie wyciągnij papier w kierunku wskazanym przez strzałkę.
Zamknij prowadnicę dostarczającą.
11
Wsuń moduł zszywania zeszytowego (F-C5) i zamknij przednią pokrywę modułu wykańczania.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
