Papier blokuje się w Staple Finisher-V/Booklet Finisher-V
Sprawdź lokalizację zablokowanego papieru na panelu dotykowym i usuń zablokowany papier. Staple Finisher-V/Booklet Finisher-V są opcjonalne. Wyposażenie opcjonalne
|
|
Potwierdzenie przed rozpoczęciem pracyZamknij wszelkie otwarte pokrywy.
Jeśli na tacy broszur znajduje się papier, należy go usunąć.
|
Wewnątrz przedniej pokrywy
1
Otwórz przednią pokrywę modułu wykańczania.
2
Obróć pokrętło dostarczania, aby podawać wszelki zablokowany papier na tacę C.
3

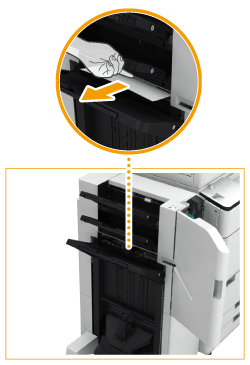

Usuń zablokowane arkusze papieru znajdujące się w obszarze wyprowadzania tacy C.
|
Otwórz prowadnicę wyjściową i przytrzymaj ją palcem otwartą.
|
|
Delikatnie wyciągnij zacięty papier w kierunku wskazanym przez strzałkę.
|
|
Zamknij prowadnice wyjściową.
|
4
Otwórz prowadnicę wylotową.
|
|
Otwórz dolną prowadnicę wylotową.
|
|
|
Otwórz górną prowadnicę wylotową.
|
5
Sprawdź, czy papier jest zakleszczony.
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij górną prowadnicę wylotową.
|
6
Unieś pierwszą klapę.
7
Sprawdź, czy papier jest zakleszczony.
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Obniż pierwszą klapę.
|
|
|
Zamknij dolną prowadnicę wylotową.
|
8
Sprawdź, czy papier zakleszczył się w module dziurkacza lub prowadnicy wejściowej.
Jeżeli 2/4 Hole Puncher Unit-A albo 4 Hole Puncher Unit-A jest podłączony.
|
|
Unieś moduł dziurkacza.
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Obniż moduł dziurkacza.
|
Jeżeli nie jest zamocowane akcesorium 2/4 Hole Puncher Unit-A albo 4 Hole Puncher Unit-A.
|
|
Otwórz prowadnicę wejściową.
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij prowadnicę wejściową.
|
9
Zamknąć przednią pokrywę modułu wykańczania.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
Moduł zszywania zeszytowego Booklet Finisher-V
1
Otwórz przednią pokrywę modułu wykańczania.
2

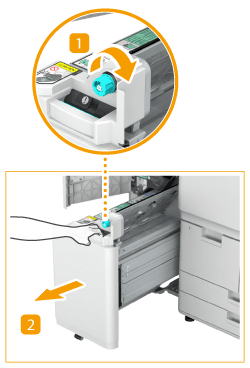

Wysunąć moduł zszywania zeszytowego.
|
|
Obróć pokrętło znajdujące się w górnej części modułu zszywania zeszytowego około 10 razy.
|
|
|
Wysunąć moduł zszywania zeszytowego.
|
3
Sprawdź, czy papier jest zakleszczony.
|
|

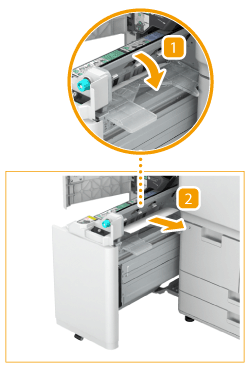

Otwórz przezroczystą prowadnicę.
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij przezroczystą prowadnicę.
|
4
Delikatnie wsuń moduł zszywacza zeszytowego do jego pierwotnej pozycji.
5
Zamknąć przednią pokrywę modułu wykańczania.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
