Ustawienia faksu (imageRUNNER 2204F)
/b_dis387.gif) |
|
Wszystkie ustawienia z listy dotyczące faksowania są opatrzone krótkim opisem. Ustawienia domyślne oznaczone są przy pomocy znaku (
 ). |
|
UWAGA
|
Jeśli zostanie wyświetlony ekran służący do wprowadzania identyfikatora menedżera systemu i kodu PINWprowadź identyfikator menedżera systemu i kod PIN, dotknij przycisku <Zastosuj> i naciśnij przycisk
 . Ustawianie identyfikatora menedżera systemuGwiazdka (*)Ustawienia oznaczone symbolem „*1” mają inne wartości w zależności od kraju lub regionu, w którym zakupiono urządzenie.
|
Ustawienia podstawowe
Ustawienia podstawowe dotyczą konfiguracji ustawień umożliwiających korzystanie z urządzenia w roli faksu.
Zarejestruj nr telefonu jednostki
Rejestracja numeru faksu urządzenia.
<Menu>
<Ustawienia faksu> <Ustawienia podstawowe> <Zarejestruj nr telefonu jednostki> Wprowadzić numer faksu <Zastosuj> /b_key_home18.gif)
<Ustawienia faksu> <Ustawienia podstawowe> <Zarejestruj nr telefonu jednostki> Wprowadzić numer faksu <Zastosuj> Wybierz typ linii
Wybór typu linii telefonicznej używanej do przesyłania faksów.
|
Impulsowa
Tonowa |
<Menu> <Ustawienia faksu> <Ustawienia podstawowe> <Wybierz typ linii> Wybierz rodzaj linii
<Ustawienia faksu> <Ustawienia podstawowe> <Wybierz typ linii> Wybierz rodzaj linii Wybierz typ połączenia z publiczną siecią telefoniczną
Gdy tryb odbioru faksu został ustawiony na <Faks/Tel. (autom. przełącz.)>, telefon zewnętrzny może nie dzwonić, a wybieranie numerów może nie być możliwe. W takim wypadku należy wybrać opcję <Adapter 1> albo opcję <Adapter 2>.
|
Bezpośrednie
Adapter 1
Adapter 2
|
<Menu> <Ustawienia faksu> <Ustawienia podstawowe> <Wybierz typ połączenia z publiczną siecią telefoniczną> Wybierz typ połączenia
<Ustawienia faksu> <Ustawienia podstawowe> <Wybierz typ połączenia z publiczną siecią telefoniczną> Wybierz typ połączenia Alarm podniesionej słuchawki
Ustawienie to pozwala zdecydować, czy urządzenie ma emitować sygnał ostrzegawczy, gdy słuchawka telefonu lub dodatkowa słuchawka podłączona do urządzenia nie zostanie odpowiednio odłożona na widełki. Można również dostosować głośność sygnału ostrzegawczego.
|
0
do 5 |
<Menu> <Ustawienia faksu> <Ustawienia podstawowe> <Alarm podniesionej słuchawki> Wybierz głośność sygnału ostrzegawczego <Zastosuj>
<Ustawienia faksu> <Ustawienia podstawowe> <Alarm podniesionej słuchawki> Wybierz głośność sygnału ostrzegawczego <Zastosuj> Ustawienia zarządzania połączeniami
Konfiguracja ustawień prędkość rozpoczęcia komunikacji oraz ustawień klawisza R.
Szybkość uruchomienia wysyłania
Ustaw prędkość rozpoczęcia komunikacji w porządku malejącym, zaczynając od wartości „33 600 b/s”. Ustawienie to należy dostosować, jeśli czas oczekiwania na przesłanie faksu jest zbyt długi ze względu na słabą jakość połączenia telefonicznego.
|
33 600 b/s
14 400 b/s
9600 b/s
7200 b/s
4800 b/s
2400 b/s
|
<Menu> <Ustawienia faksu> <Ustawienia podstawowe> <Ustawienia zarządzania połączeniami> <Szybkość uruchomienia wysyłania> Wybierz prędkość rozpoczęcia komunikacji
<Ustawienia faksu> <Ustawienia podstawowe> <Ustawienia zarządzania połączeniami> <Szybkość uruchomienia wysyłania> Wybierz prędkość rozpoczęcia komunikacji Szybkość uruchomienia odbierania
Ustaw prędkość rozpoczęcia komunikacji w porządku malejącym, zaczynając od wartości „33 600 b/s”. Ustawienie to należy dostosować, jeśli czas oczekiwania na odebranie faksu jest zbyt długi ze względu na słabą jakość połączenia telefonicznego.
|
33 600 b/s
14 400 b/s
9600 b/s
7200 b/s
4800 b/s
2400 b/s
|
<Menu> <Ustawienia faksu> <Ustawienia podstawowe> <Ustawienia zarządzania połączeniami> <Szybkość uruchomienia odbierania> Wybierz prędkość rozpoczęcia komunikacji
<Ustawienia faksu> <Ustawienia podstawowe> <Ustawienia zarządzania połączeniami> <Szybkość uruchomienia odbierania> Wybierz prędkość rozpoczęcia komunikacji Ustawienia przycisku R
Jeśli urządzenie jest podłączone do centrali PBX (Private Branch Exchange), konieczne jest
ustawienie metody dostępu. Typ PBX można ustawić jako <Prefiks> lub <Odkładanie słuchawki>. Po zapisaniu numeru dostępu do linii zewnętrznej z przyciskiem R można łatwo uzyskać dostęp do linii zewnętrznej.
ustawienie metody dostępu. Typ PBX można ustawić jako <Prefiks> lub <Odkładanie słuchawki>. Po zapisaniu numeru dostępu do linii zewnętrznej z przyciskiem R można łatwo uzyskać dostęp do linii zewnętrznej.
|
PSTN
PBX
Prefiks
Odkładanie słuchawki
*1 |
<Menu> <Ustawienia faksu> <Ustawienia podstawowe> <Ustawienia zarządzania połączeniami> <Ustawienia przycisku R> <PBX> Wybierz <Prefiks> lub <Odkładanie słuchawki> Wprowadź kod dostępu do linii zewnętrznej, jeżeli wybrano <Prefiks> <Zastosuj>
<Ustawienia faksu> <Ustawienia podstawowe> <Ustawienia zarządzania połączeniami> <Ustawienia przycisku R> <PBX> Wybierz <Prefiks> lub <Odkładanie słuchawki> Wprowadź kod dostępu do linii zewnętrznej, jeżeli wybrano <Prefiks> <Zastosuj> /b_dis901.gif)

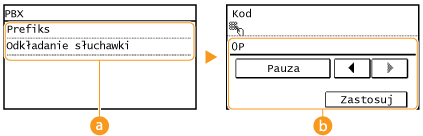

<PBX>Wybierz rodzaj używanego PBX. Jeśli wybierzesz <Prefiks>, zarejestruj kod prefiksu na następnym ekranie.
<Kod>Wprowadź kod prefiksu za pomocą klawiszy numerycznych, dotknij przycisku <Pauza>, a następnie dotknij przycisku <Zastosuj>. Jeśli nie wprowadzi się pauzy, kod prefiksu nie zostanie zarejestrowany.
Ustawienia funkcji wysyłania
Konfiguracja ustawień wysyłania faksów.
Zmień ustawienia domyślne
Konfiguracja ustawień używanych do wysyłania faksów. Wybrane ustawienia stają się domyślnymi ustawieniami stosowanymi podczas skanowania dokumentów. Zmiana ustawień domyślnych
|
Rozdzielczość
200 x 100 dpi (normalna)
200 x 200 dpi (wysoka)
200 x 200 dpi (fotografia)
200 x 400 dpi (bardzo wysoka)
Gęstość
Dziewięć poziomów
Oryginał dwustronny
Wyłącz
Typ książkowy
Typ kalendarzowy |
Zarej. nazwę jednostki
Rejestracja nazwy firmy lub imienia i nazwiska.
Zarejestrowane imię i nazwisko jest przesyłane do odbiorcy jako informacje o nadawcy. ID termin. wys.
<Menu> <Ustawienia faksu> <Ustawienia funkcji wysyłania> <Zarej. nazwę jednostki> Zarejestruj nazwę firmy lub imię i nazwisko <Zastosuj>
<Ustawienia faksu> <Ustawienia funkcji wysyłania> <Zarej. nazwę jednostki> Zarejestruj nazwę firmy lub imię i nazwisko <Zastosuj> Wysyłanie w trybie ECM
Włączanie lub wyłączanie trybu korekcji błędów (ECM). Tryb ECM jest odpowiedzialny za sprawdzanie poprawności danych faksu i korekcję ewentualnych błędów. Informacje na temat zmniejszania liczby błędów w odbieranych faksach znajdują się w części Odbiór w trybie ECM.
|
Wyłącz
Włącz
|
 |
|
Tryb ECM musi zostać włączony na obu komunikujących się urządzeniach, ponieważ sprawdzanie błędów jest wykonywane zarówno na urządzeniu wysyłającym dane jak i odbierającym je.
Nawet po włączeniu trybu ECM mogą występować błędy wynikające ze słabej jakości połączenia telefonicznego.
Po włączeniu trybu ECM proces przetwarzania danych może ulec wydłużeniu, ponieważ sprawdzanie i poprawianie błędów jest wykonywane w trakcie przesyłania danych.
|
<Menu> <Ustawienia faksu> <Ustawienia funkcji wysyłania> <Wysyłanie w trybie ECM> <Włącz>
<Ustawienia faksu> <Ustawienia funkcji wysyłania> <Wysyłanie w trybie ECM> <Włącz> Ustaw długość pauzy
Na przykład przy wykonywaniu połączenia telefonicznego poprzez wybranie sekwencji „0 - (pauza) - (numer telefonu)”, w pierwszej kolejności wybierane jest „0”, a dopiero po paru sekundach sam numer telefonu. W przypadku wysyłania faksu za granicę należy wybierać odbiorców, wybierając kolejno „(międzynarodowy kod kierunkowy) - (kod kraju) - (kod obszaru) - (numer faksu)”. Kolejne numery wprowadzane bez pauz mogą jednak zostać nierozpoznane. W takim przypadku należy dodać pauzę po międzynarodowym kodzie kierunkowym lub numerze faksu. Jeżeli kod lub numer nadal pozostają nierozpoznane, należy zmienić długość pauzy. Instrukcje dotyczące wprowadzania pauzy znajdują się w kroku 3 w części Wysyłanie faksów.
|
od 1 do 4
do 15 (s)*1 |
<Menu> <Ustawienia faksu> <Ustawienia funkcji wysyłania> <Ustaw długość pauzy> Określ czas trwania pauzy <Zastosuj>
<Ustawienia faksu> <Ustawienia funkcji wysyłania> <Ustaw długość pauzy> Określ czas trwania pauzy <Zastosuj> Automatyczne ponowne wybieranie
Konfiguracja ustawień automatycznego ponownego wybierania, funkcji umożliwiającej automatyczne ponowne wybranie numeru faksu po kilku minutach, jeśli pierwsza próba kończy się niepowodzeniem, ponieważ linia jest zajęta. Istnieje możliwość ustawienia liczby ponownych wybrań i przerwy między kolejnymi wybraniami.
|
Wyłącz
Włącz
Liczba prób ponow. wybierania
1 do 2
do 10 (raz(-y))Przerwa dla ponow. wybierania
2
do 99 (min)Ponowne wybier. po wyst. błędu
Wyłącz
Włącz
|
<Menu> <Ustawienia faksu> <Ustawienia funkcji wysyłania> <Automatyczne ponowne wybieranie> <Włącz> Skonfiguruj ustawienia <Zastosuj>
<Ustawienia faksu> <Ustawienia funkcji wysyłania> <Automatyczne ponowne wybieranie> <Włącz> Skonfiguruj ustawienia <Zastosuj> /b_dis388.gif)
<Liczba prób ponow. wybierania>
Liczba prób ponownego wybierania podejmowanych przez urządzenie. Za pomocą przycisków /b_key_up18.gif)
//b_key_down18.gif)
lub klawiszy numerycznych należy wprowadzić liczbę, a następnie dotknąć przycisku <Zastosuj>.
/ lub klawiszy numerycznych należy wprowadzić liczbę, a następnie dotknąć przycisku <Zastosuj>.<Przerwa dla ponow. wybierania>
Długość przerwy między próbami ponownego wybierania. Za pomocą przycisków / lub klawiszy numerycznych należy wprowadzić liczbę definiującą długość przerwy i dotknąć przycisku <Zastosuj>.
/ lub klawiszy numerycznych należy wprowadzić liczbę definiującą długość przerwy i dotknąć przycisku <Zastosuj>.
<Ponowne wybier. po wyst. błędu>
Opcja ta pozwala określić, czy numer ma zostać ponownie wybrany, jeśli wystąpi błąd transmisji. Wybierz opcję <Wyłącz> albo <Włącz>.
ID termin. wys.
Konfiguracja ustawień związanych z dodawaniem informacji o nadawcy, takich jak numer faksu i nazwa urządzenia, do nagłówka faksu. Odbiorca może sprawdzić, kto wysłał faks, sprawdzając dodane informacje.
|
Wyłącz
Włącz
Położenie wydruku
Wewnętrzny obszar obrazu
Zewnętrzny obszar obrazu Oznacz numer jako: TEL/FAX
FAX
TEL |
<Menu> <Ustawienia faksu> <Ustawienia funkcji wysyłania> <ID termin. wys.> <Włącz> Skonfiguruj ustawienia <Zastosuj>
<Ustawienia faksu> <Ustawienia funkcji wysyłania> <ID termin. wys.> <Włącz> Skonfiguruj ustawienia <Zastosuj> /b_dis389.gif)
<Położenie wydruku>
Wybór miejsca, w którym na wysyłanym faksie umieszczona zastanie informacja o identyfikatorze terminalu. Można wybrać opcję <Wewnętrzny obszar obrazu>, aby wydrukować tę informację wewnątrz obszaru obrazu lub opcję <Zewnętrzny obszar obrazu>, aby wydrukować ją poza jego obrębem.
<Oznacz numer jako: TEL/FAX>
Przed numerem faksu zarejestrowanym dla urządzenia dodane zostaje oznaczenie „FAX” lub „TEL”. Aby zasygnalizować, że podany numer jest numerem telefonu, wybierz opcję <TEL>.
Sprawdź sygnał wybierania przed wysłaniem
Opcja ta umożliwia określenie, czy przed wybraniem numeru faksu sprawdzany ma być sygnał wybierania.
|
Wyłącz
Włącz
|
<Menu> <Ustawienia faksu> <Ustawienia funkcji wysyłania> <Sprawdź sygnał wybierania przed wysłaniem> Wybierz <Włącz> lub <Wyłącz>
<Ustawienia faksu> <Ustawienia funkcji wysyłania> <Sprawdź sygnał wybierania przed wysłaniem> Wybierz <Włącz> lub <Wyłącz> Zezwalaj sterownikowi faksu na wysyłanie
Włączenie lub wyłączenie funkcji faks PC (przesyłania faksów z komputera). Blokada faksowania z komputera (imageRUNNER 2204F)
|
Wyłącz
Włącz
|
Potwierdź wprowadzony numer faksu
Ustawienie pozwalające określić, czy wymagane ma być dwukrotne wprowadzenie numeru faksu, gdy jest on wpisywany przy użyciu klawiszy numerycznych. Wyświetlanie ekranu potwierdzenia numeru faksu
|
Wyłącz
Włącz
|
Ogranicz rozgłaszanie sekwencyjne
Pozwala zapobiec wysłaniu faksu na niewłaściwy numer poprzez ograniczenie wysyłania faksów do wielu odbiorców.
|
Wyłącz
Potwierdź rozgłaszanie sekwencyjne
Odrzuć rozgłaszanie sekwencyjne
|
<Menu> <Ustawienia faksu> <Ustawienia funkcji wysyłania> <Ogranicz rozgłaszanie sekwencyjne> Wybierz <Wyłącz>, <Potwierdź rozgłaszanie sekwencyjne> lub <Odrzuć rozgłaszanie sekwencyjne>
<Ustawienia faksu> <Ustawienia funkcji wysyłania> <Ogranicz rozgłaszanie sekwencyjne> Wybierz <Wyłącz>, <Potwierdź rozgłaszanie sekwencyjne> lub <Odrzuć rozgłaszanie sekwencyjne> Zainicjuj ustawienia domyślne
Wybierz opcję przywrócenia wartości ustawień faksowania określonych w <Zmień ustawienia domyślne> do wartości fabrycznych.
<Menu> <Ustawienia faksu> <Ustawienia funkcji wysyłania> <Zainicjuj ustawienia domyślne> <Yes>
<Ustawienia faksu> <Ustawienia funkcji wysyłania> <Zainicjuj ustawienia domyślne> <Yes> Ustawienia funkcji odbioru
Konfiguracja ustawień odbierania faksów.
Odbiór w trybie ECM
Włączanie lub wyłączanie trybu korekcji błędów (ECM). Tryb ECM jest odpowiedzialny za sprawdzanie poprawności danych faksu i korekcję ewentualnych błędów. Informacje na temat zmniejszania liczby błędów w wysyłanych faksach znajdują się w części Wysyłanie w trybie ECM.
|
Wyłącz
Włącz
|
|
|
|
Tryb ECM musi zostać włączony na obu komunikujących się urządzeniach, ponieważ sprawdzanie błędów jest wykonywane zarówno na urządzeniu wysyłającym jak i odbierającym.
Nawet po włączeniu trybu ECM mogą występować błędy wynikające ze słabej jakości połączenia telefonicznego.
Po włączeniu trybu ECM proces przetwarzania danych może ulec wydłużeniu, ponieważ sprawdzanie i poprawianie błędów jest wykonywane w trakcie przesyłania danych.
|
<Menu> <Ustawienia faksu> <Ustawienia funkcji odbioru> <Odbiór w trybie ECM> <Włącz>
<Ustawienia faksu> <Ustawienia funkcji odbioru> <Odbiór w trybie ECM> <Włącz> Dzwonek połączeń przychodzących *1
Konfiguracja ustawień dźwięku powiadamiającego o nadchodzących faksach. Ta funkcja jest dostępna tylko w przypadku, gdy jako tryb odbioru wybrano <Autom.> lub <Faks/Tel. (automatyczne przełączanie)>. Należy określić liczbę sygnałów nadchodzącego połączenia emitowanych w przypadku odbioru wywołania faksowego. Ustawienie to można również wyłączyć, co oznacza, że wywołanie przychodzące nie jest sygnalizowane.
|
Wyłącz
Włącz
1 do 2
do 99 (raz(-y)) |
|
|
|
Jeśli używasz tej funkcji w trybie <Autom.>, musisz najpierw podłączyć telefon do urządzenia.
|
<Menu> <Ustawienia faksu> <Ustawienia funkcji odbioru> <Dzwonek połączeń przychodzących> <Włącz> Określ liczbę sygnałów nadchodzącego połączenia <Zastosuj>
<Ustawienia faksu> <Ustawienia funkcji odbioru> <Dzwonek połączeń przychodzących> <Włącz> Określ liczbę sygnałów nadchodzącego połączenia <Zastosuj> Odbiór zdalny
Konfiguracja ustawień odbierania faksu za pomocą podłączonego do urządzenia telefonu (odbiór zdalny). Gdy faks zostaje przesłany do urządzenia, można go odebrać, podnosząc słuchawkę telefonu i wprowadzając określony identyfikator za pomocą telefonu. Dzięki tej funkcji nie trzeba udawać się do miejsca, w którym znajduje się urządzenie. Instrukcje dotyczące używania funkcji odbioru zdalnego znajdują się w części Odbiór faksów za pomocą telefonu (odbiór zdalny).
|
Wyłącz
Włącz
od 00 do 25
do 99 |
<Menu> <Ustawienia faksu> <Ustawienia funkcji odbioru> <Odbiór zdalny> <Włącz> Wprowadź identyfikator umożliwiający odbiór faksu <Zastosuj>
<Ustawienia faksu> <Ustawienia funkcji odbioru> <Odbiór zdalny> <Włącz> Wprowadź identyfikator umożliwiający odbiór faksu <Zastosuj> Przełącz na automatyczny odbiór
Konfiguracja ustawień automatycznego odbioru faksu po emitowaniu przez urządzenie sygnału połączenia przez określony czas. Ta funkcja jest dostępna tylko po wybraniu ustawienia <Ręczne> w trybie odbioru. Użycie tej funkcji pozwala na odbiór faksu, nawet jeśli nikt nie może w danym momencie podnieść słuchawki.
|
Wyłącz
Włącz
1 do 15
do 99 (s) |
<Menu> <Ustawienia faksu> <Ustawienia funkcji odbioru> <Przełącz na automatyczny odbiór> <Włącz> Określ liczbę sygnałów nadchodzącego połączenia <Zastosuj>
<Ustawienia faksu> <Ustawienia funkcji odbioru> <Przełącz na automatyczny odbiór> <Włącz> Określ liczbę sygnałów nadchodzącego połączenia <Zastosuj> Ustawienia blokady pamięci
Ustawienie umożliwiające określenie, czy otrzymane faksy powinny być przechowywane czy natychmiast drukowane. Zapisane w pamięci urządzenia dokumenty można wydrukować w dowolnym momencie, zmieniając wartość ustawienia na <Wyłącz>. Przechowywanie odebranych faksów w pamięci (Odbiór do pamięci)
|
Wyłącz
Włącz
PIN blokady pamięci
Wydruk raportu
Wyłącz
Włącz
Czas blokady pamięci
Wyłącz
Włącz
Czas uruchomienia blokady pamięci
Czas wyłączenia blokady pamięci
|
<Menu> <Ustawienia faksu> <Ustawienia funkcji odbioru> <Ustawienia blokady pamięci> <Włącz> Skonfiguruj ustawienia <Zastosuj>
<Ustawienia faksu> <Ustawienia funkcji odbioru> <Ustawienia blokady pamięci> <Włącz> Skonfiguruj ustawienia <Zastosuj> Ustawienia drukowania po odbiorze
Konfiguracja ustawień wydruku odebranych faksów.
Drukuj po obu stronach
Konfiguracja ustawień wydruku odebranych faksów na obu stronach papieru.
|
Wyłącz
Włącz
|
|
|
|
Jeśli zainstalowany jest opcjonalny moduł dupleksu, to ustawienie jest dostępne.
|
<Menu> <Ustawienia faksu> <Ustawienia drukowania po odbiorze> <Drukuj po obu stronach> <Włącz>
<Ustawienia faksu> <Ustawienia drukowania po odbiorze> <Drukuj po obu stronach> <Włącz> Ogranicz rozmiar po odbiorze
Konfiguracja ustawień pomniejszania rozmiaru odebranego dokumentu. Możliwe jest wybranie współczynnika automatycznego pomniejszenia, dzięki któremu odbierane dokumenty będą pomniejszane do rozmiaru dopasowanego do załadowanego papieru. Można także wybrać współczynnik z listy.
|
Wyłącz
Włącz
Współczynnik redukcji
Autom.
97% 95% 90% 75% Kierunek redukcji
Pionowo/poziomo
Tylko pionowo |
<Menu> <Ustawienia faksu> <Ustawienia drukowania po odbiorze> <Ogranicz rozmiar po odbiorze> <Włącz> Skonfiguruj ustawienia <Zastosuj>
<Ustawienia faksu> <Ustawienia drukowania po odbiorze> <Ogranicz rozmiar po odbiorze> <Włącz> Skonfiguruj ustawienia <Zastosuj> /b_dis390.gif)
<Współczynnik redukcji>
Opcja <Autom.> umożliwia pomniejszenie odbieranych dokumentów do rozmiaru dopasowanego do załadowanego papieru. Opcje <97%>, <95%>, <90%>, <75%> pozwalają na zmniejszenie obrazu zgodnie z wcześniej wybranym współczynnikiem.
<Kierunek redukcji>
Wybór opcji <Pionowo/poziomo> powoduje zmniejszenie rozmiaru obrazu w pionie i w poziomie. Zaznaczenie opcji <Tylko pionowo> umożliwia zmniejszenie obrazu tylko w pionie.
Stopka str. odb.
Ustawienie umożliwiające określenie, czy w dolnej części odbieranych faksów drukowane mają być informacje o wydruku, takie jak data i godzina odbioru oraz numer strony.
|
Wyłącz
Włącz |
<Menu> <Ustawienia faksu> <Ustawienia drukowania po odbiorze> <Stopka str. odb.> <Włącz>
<Ustawienia faksu> <Ustawienia drukowania po odbiorze> <Stopka str. odb.> <Włącz> Przewodnik ustawień faksu
Wybranie tej opcji powoduje wyświetlanie na ekranie instrukcji dotyczących konfiguracji ustawień np. określania numeru faksu czy typu linii telefonicznej. Szczegółowych informacji na ten temat może udzielić autoryzowany sprzedawca firmy Canon.
