Fax Settings (imageRUNNER 2204F)
/b_dis387.gif) |
|
Усі параметри щодо факсимільного зв’язку супроводжуються коротким описом. Параметри за замовчуванням мають позначку кинджала (
 ). |
|
ПРИМІТКА
|
Поява екрана введення ідентифікатора й PIN-коду системного адміністратораВведіть ідентифікатор та PIN-код системного адміністратора, торкніться кнопки <Apply> і натисніть клавішу
 . Налаштування коду системного адміністратораЗірочки (*)Параметри, які позначено як «*1», мають різні значення залежно від країни або регіону придбання апарата.
|
Basic Settings
Укажіть основні параметри використання апарата як факсу.
Register Unit Telephone Number
Зареєструйте номер факсу для апарата.
<Menu>
<Fax Settings> <Basic Settings> <Register Unit Telephone Number> Зареєструйте номер факсу <Apply> /b_key_home18.gif)
<Fax Settings> <Basic Settings> <Register Unit Telephone Number> Зареєструйте номер факсу <Apply> Select Line Type
Виберіть тип телефонної лінії для пересилання факсів.
|
Pulse
Tone |
<Menu> <Fax Settings> <Basic Settings> <Select Line Type> Виберіть тип лінії
<Fax Settings> <Basic Settings> <Select Line Type> Виберіть тип лінії Select Public Line Connection Type
Якщо режим прийому факсу – <Fax/Tel (Auto Switch)>, можливо, не дзвонитиме зовнішній телефон або не можна буде набрати номер. У такому разі зазначте параметр <Adapter 1> або <Adapter 2>.
|
Direct
Adapter 1
Adapter 2
|
<Menu> <Fax Settings> <Basic Settings> <Select Public Line Connection Type> Виберіть тип підключення
<Fax Settings> <Basic Settings> <Select Public Line Connection Type> Виберіть тип підключення Off-Hook Alarm
Виберіть, чи видає апарат попереджувальний сигнал, коли слухавку телефону або додаткову слухавку, під’єднану до апарата, неправильно встановлено на підставку. Крім того, можна настроїти гучність попереджувального сигналу.
|
Від 0
до 5 |
<Menu> <Fax Settings> <Basic Settings> <Off-Hook Alarm> Виберіть гучність попереджувального сигналу <Apply>
<Fax Settings> <Basic Settings> <Off-Hook Alarm> Виберіть гучність попереджувального сигналу <Apply> Communication Management Settings
Укажіть параметри початкової швидкості зв’язку та параметри клавіші R (повторний набір).
TX Start Speed
Налаштуйте початкову швидкість зв’язку в порядку спадання, починаючи зі значення «33600 bps». Цей параметр слід застосовувати, якщо надсилання факсу триває довгий час через поганий телефонний зв’язок.
|
33600 bps
14400 bps
9600 bps
7200 bps
4800 bps
2400 bps
|
<Menu> <Fax Settings> <Basic Settings> <Communication Management Settings> <TX Start Speed> Виберіть початкову швидкість з’єднання
<Fax Settings> <Basic Settings> <Communication Management Settings> <TX Start Speed> Виберіть початкову швидкість з’єднання RX Start Speed
Налаштуйте початкову швидкість зв’язку в порядку спадання, починаючи зі значення «33600 bps». Цей параметр слід застосовувати, якщо отримання факсу триває довгий час через поганий телефонний зв’язок.
|
33600 bps
14400 bps
9600 bps
7200 bps
4800 bps
2400 bps
|
<Menu> <Fax Settings> <Basic Settings> <Communication Management Settings> <RX Start Speed> Виберіть початкову швидкість з’єднання
<Fax Settings> <Basic Settings> <Communication Management Settings> <RX Start Speed> Виберіть початкову швидкість з’єднання R-Key Setting
Якщо апарат підключено через відомчу АТС (телефонна система приватного користування), необхідно
встановити спосіб доступу. Для типу PBX можна встановити значення <Prefix> або <Hooking>. Якщо код виходу на зовнішню лінію зареєстрований для клавіші R, можна легко отримати доступ до зовнішньої лінії.
встановити спосіб доступу. Для типу PBX можна встановити значення <Prefix> або <Hooking>. Якщо код виходу на зовнішню лінію зареєстрований для клавіші R, можна легко отримати доступ до зовнішньої лінії.
|
PSTN
PBX
Prefix
Hooking
*1 |
<Menu> <Fax Settings> <Basic Settings> <Communication Management Settings> <R-Key Setting> <PBX> Виберіть пункт <Prefix> або <Hooking> Введіть номер зовнішньої лінії, якщо вибрано параметр <Prefix> <Apply>
<Fax Settings> <Basic Settings> <Communication Management Settings> <R-Key Setting> <PBX> Виберіть пункт <Prefix> або <Hooking> Введіть номер зовнішньої лінії, якщо вибрано параметр <Prefix> <Apply> /b_dis901.gif)

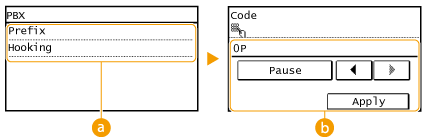

<PBX>Виберіть тип PBX, що використовується. Якщо вибрано пункт <Prefix>, на наступному екрані зареєструйте код префіксу.
<Code>За допомогою цифрових клавіш введіть код префіксу й торкніться елемента <Pause>. Потім торкніться кнопки <Apply>. Якщо не додати паузу, код префіксу не буде зареєстровано.
TX Function Settings
Установіть параметри надсилання факсів.
Change Default Settings
Установіть параметри надсилання факсів. Вибрані параметри використовуються як параметри за промовчанням під час сканування документів. Змінення параметрів за промовчанням
|
Resolution
200 x 100 dpi (Normal)
200 x 200 dpi (Fine)
200 x 200 dpi (Photo)
200 x 400 dpi (Superfine)
Density
Дев’ять рівнів
2-Sided Original
Off
Book Type
Calendar Type |
Register Unit Name
Зареєструйте ім’я компанії або користувача.
Зареєстроване ім’я надсилається адресату як інформація про відправника. TX Terminal ID
<Menu> <Fax Settings> <TX Function Settings> <Register Unit Name> Зареєструйте ім’я компанії або користувача <Apply>
<Fax Settings> <TX Function Settings> <Register Unit Name> Зареєструйте ім’я компанії або користувача <Apply> ECM TX
Увімкніть або вимкніть режим виправлення помилок (ECM). Режим виправлення помилок перевіряє помилки даних факсу й виправляє їх. Щоб зменшити помилки отриманих факсів, див. розділ ECM RX.
|
Off
On
|
 |
|
Режим виправлення помилок має бути ввімкненим і на апараті, і на факсі, оскільки перевірки помилок виконуються на пристроях посилання й отримання.
Збій через стан телефонної лінії може статися, навіть коли режим виправлення помилок увімкнено.
Коли режим виправлення помилок увімкнено, обробка даних друку може тривати довше, ніж звичайно, оскільки перевірка помилок і виправлення виконуються під час передачі даних.
|
<Menu> <Fax Settings> <TX Function Settings> <ECM TX> <On>
<Fax Settings> <TX Function Settings> <ECM TX> <On> Set Pause Time
Наприклад, під час здійснення дзвінків типу «0 – (пауза) – (номер телефону)», спочатку слід набрати 0, а потім через кілька секунд номер телефону. Надсилаючи факс за кордон, під потрібно вказувати адресати за схемою «(код виходу на міжнародну лінію) – (код країни) – (номер факсу)», але послідовні порядкові цифри, введені без пауз, можуть розпізнаватися неправильно. У такому випадку спробуйте додати паузу після набору коду виходу на міжнародну лінію або номера факсу. Якщо код або номер все ще розпізнаються неправильно, змініть тривалість паузи. Інструкції з додавання паузи див. у кроці 3 розділу Надсилання факсів.
|
Від 1 до 4
до 15 (sec.)*1 |
<Menu> <Fax Settings> <TX Function Settings> <Set Pause Time> Укажіть тривалість паузи <Apply>
<Fax Settings> <TX Function Settings> <Set Pause Time> Укажіть тривалість паузи <Apply> Auto Redial
Установіть параметри автоматичного повторного набору, функцію, яка автоматично набирає номер факсу через кілька хвилин після першої невдалої спроби додзвонитися, якщо лінія була зайнята. Можна встановити кількість спроб повторного набору та проміжок часу між ними.
|
Off
On
Number of Times to Redial
Від 1 до 2
до 10 (times)Redial Interval
Від 2
до 99 (min.)Redial When Error Occurs
Off
On
|
<Menu> <Fax Settings> <TX Function Settings> <Auto Redial> <On> Укажіть параметри <Apply>
<Fax Settings> <TX Function Settings> <Auto Redial> <On> Укажіть параметри <Apply> /b_dis388.gif)
<Number of Times to Redial>
Указує, скільки разів апарат здійснює повторний набір. Введіть номер за допомогою клавіш /b_key_up18.gif)
//b_key_down18.gif)
або цифрових клавіш і торкніться кнопки <Apply>.
/ або цифрових клавіш і торкніться кнопки <Apply>.<Redial Interval>
Указує інтервал між повторними наборами. Введіть число, що відповідає інтервалу, за допомогою клавіш / або цифрових клавіш і торкніться кнопки <Apply>.
/ або цифрових клавіш і торкніться кнопки <Apply>.
<Redial When Error Occurs>
Указує, чи потрібно виконувати повторний набір у разі помилки передавання. Виберіть значення <Off> або <On>.
TX Terminal ID
Укажіть параметри додавання інформації про відправника до заголовку факсу, включаючи номер факсу та ім’я апарата. Отримувач може перевірити, хто надіслав факс, проглянувши додану інформацію.
|
Off
On
Print Position
Inside Image Area
Outside Image Area Mark Number as: TEL/FAX
FAX
TEL |
<Menu> <Fax Settings> <TX Function Settings> <TX Terminal ID> <On> Укажіть параметри <Apply>
<Fax Settings> <TX Function Settings> <TX Terminal ID> <On> Укажіть параметри <Apply> /b_dis389.gif)
<Print Position>
Указує розташування інформації про ідентифікатор термінала для друку в надісланому факсі. Виберіть елемент <Inside Image Area>, щоб друкувати інформацію всередині області зображення, або <Outside Image Area>, щоб друкувати інформацію за межами області зображення.
<Mark Number as: TEL/FAX>
Додає позначку «FAX» або «TEL» перед номером факсу, зареєстрованим для апарата. Виберіть параметр <TEL>, щоб указати, що зазначений номер — це номер телефону.
Check Dial Tone Before Sending
Укажіть, чи слід перевіряти тональний сигнал готовності перед набором номера факсу.
|
Off
On
|
<Menu> <Fax Settings> <TX Function Settings> <Check Dial Tone Before Sending> Виберіть пункт <On> або <Off>
<Fax Settings> <TX Function Settings> <Check Dial Tone Before Sending> Виберіть пункт <On> або <Off> Allow Fax Driver TX
Увімкнення або вимкнення надсилання факсів із комп’ютера. Заборона надсилання факсів із комп’ютера (imageRUNNER 2204F)
|
Off
On
|
Confirm Entered Fax Number
Укажіть, чи за використання цифрових клавіш користувачам слід двічі вводити номер факсу. Відображення екрана для підтвердження номера факсу
|
Off
On
|
Restrict Sequential Broadcast
Заборонивши надсилання факсів кільком адресатам, можна запобігти надсиланню факсу на неправильний номер.
|
Off
Confirm Sequential Broadcast
Reject Sequential Broadcast
|
<Menu> <Fax Settings> <TX Function Settings> <Restrict Sequential Broadcast> Виберіть пункт <Off>, <Confirm Sequential Broadcast> або <Reject Sequential Broadcast>
<Fax Settings> <TX Function Settings> <Restrict Sequential Broadcast> Виберіть пункт <Off>, <Confirm Sequential Broadcast> або <Reject Sequential Broadcast> Initialize Default Settings
Повертає параметри факсу, вибрані в пункті <Change Default Settings>, до заводських значень за замовчуванням.
<Menu> <Fax Settings> <TX Function Settings> <Initialize Default Settings> <Yes>
<Fax Settings> <TX Function Settings> <Initialize Default Settings> <Yes> RX Function Settings
Установіть параметри отримання факсів.
ECM RX
Увімкніть або вимкніть режим виправлення помилок (ECM). Режим виправлення помилок перевіряє помилки даних факсу й виправляє їх. Щоб зменшити помилки надісланих факсів, див. розділ ECM TX.
|
Off
On
|
|
|
|
Режим виправлення помилок має бути ввімкненим і на апараті, і на факсі, оскільки перевірка помилок виконується на пристроях посилання й отримання.
Збій через стан телефонної лінії може статися, навіть коли режим виправлення помилок увімкнено.
Коли режим виправлення помилок увімкнено, обробка даних друку може тривати довше, ніж звичайно, оскільки перевірки помилок і виправлення виконуються під час передачі даних.
|
<Menu> <Fax Settings> <RX Function Settings> <ECM RX> <On>
<Fax Settings> <RX Function Settings> <ECM RX> <On> Incoming Ring *1
Установіть параметри звучання сигналу, щоб інформувати вас про вхідні факси. Ця функція доступна тільки в разі встановлення параметру <Auto> або <Fax/Tel (Auto Switch)> для режиму отримання. Укажіть кількість повторів вхідного дзвінка під час отримання апаратом факсимільного виклику. Щоб вимкнути сигнал вхідного дзвінка, змініть параметри відповідно.
|
Off
On
Від 1 до 2
до 99 (times) |
|
|
|
Якщо використовувати цю функцію в режимі <Auto>, необхідно заздалегідь підключити телефон до апарата.
|
<Menu> <Fax Settings> <RX Function Settings> <Incoming Ring> <On> Укажіть кількість повторів вхідного дзвінка <Apply>
<Fax Settings> <RX Function Settings> <Incoming Ring> <On> Укажіть кількість повторів вхідного дзвінка <Apply> Remote RX
Установіть параметри отримання факсу за допомогою телефону, підключеного до апарата (віддалене отримання). Після того, як факс надіслано до апарата, його можна отримати, піднявши слухавку та ввівши номер ідентифікатора на телефоні. Із цією функцією вам не потрібно буде весь час відволікатися до апарата. Інструкції щодо використання режиму віддаленого отримання див. у розділі Використання телефону для отримання факсів (віддалене отримання).
|
Off
On
Від 00 до 25
до 99 |
<Menu> <Fax Settings> <RX Function Settings> <Remote RX> <On> Укажіть номер ідентифікатора для отримання факсів <Apply>
<Fax Settings> <RX Function Settings> <Remote RX> <On> Укажіть номер ідентифікатора для отримання факсів <Apply> Switch to Auto RX
Укажіть параметри автоматичного отримання факсів після того, як апарат дзвонив певний проміжок часу. Ця функція доступна тільки в разі встановлення параметра <Manual> для режиму отримання. За допомогою цієї функції можна отримувати факси навіть коли нікому підняти слухавку.
|
Off
On
Від 1 до 15
до 99 (sec.) |
<Menu> <Fax Settings> <RX Function Settings> <Switch to Auto RX> <On> Укажіть тривалість вхідного дзвінка <Apply>
<Fax Settings> <RX Function Settings> <Switch to Auto RX> <On> Укажіть тривалість вхідного дзвінка <Apply> Memory Lock Settings
Укажіть, чи потрібно зберігати отримані факси, не друкуючи їх. Збережені факсимільні документи можна будь-коли роздрукувати, змінивши параметр на <Off>. Збереження отриманих факсів у пам’яті (отримання до пам’яті)
|
Off
On
Memory Lock PIN
Report Print
Off
On
Memory Lock Time
Off
On
Memory Lock Start Time
Memory Lock End Time
|
<Menu> <Fax Settings> <RX Function Settings> <Memory Lock Settings> <On> Укажіть параметри <Apply>
<Fax Settings> <RX Function Settings> <Memory Lock Settings> <On> Укажіть параметри <Apply> RX Print Settings
Установіть параметри друку отриманих факсів.
Print on Both Sides
Установіть параметри друку отриманих факсів на обох сторонах аркуша паперу.
|
Off
On
|
|
|
|
Параметр доступний, коли приєднано додатковий блок двостороннього друку.
|
<Menu> <Fax Settings> <RX Print Settings> <Print on Both Sides> <On>
<Fax Settings> <RX Print Settings> <Print on Both Sides> <On> Reduce RX Size
Укажіть параметри зменшення розміру зображення отриманого документа. Можна вибрати автоматичний коефіцієнт зменшення, який зменшує отриманий документ до розміру завантаженого паперу. Коефіцієнт також можна вибрати зі списку.
|
Off
On
Reduction Ratio
Auto
97% 95% 90% 75% Reduction Direction
Vertical/Horizontal
Vertical Only |
<Menu> <Fax Settings> <RX Print Settings> <Reduce RX Size> <On> Укажіть параметри <Apply>
<Fax Settings> <RX Print Settings> <Reduce RX Size> <On> Укажіть параметри <Apply> /b_dis390.gif)
<Reduction Ratio>
<Auto> виконується зменшення розміру зображення відповідно до розміру завантаженого паперу. <97%>, <95%>, <90%> або <75%> зменшують розмір зображення відповідно до коефіцієнта.
<Reduction Direction>
Виберіть параметр <Vertical/Horizontal>, щоб зменшити зображення по горизонталі й по вертикалі. Виберіть параметр <Vertical Only>, щоб зменшити зображення тільки по вертикалі.
RX Page Footer
Укажіть, чи друкувати інформацію в нижній частині отриманих факсів, включно з датою, часом отримання та номерами сторінок.
|
Off
On |
<Menu> <Fax Settings> <RX Print Settings> <RX Page Footer> <On>
<Fax Settings> <RX Print Settings> <RX Page Footer> <On> Fax Setup Guide
Виберіть необхідний параметр для відображення на екрані інструкцій, включно з номером факсу та типом телефонної лінії. За додатковою інформацією звертайтеся до вповноваженого дилера Canon.
