Dijelovi i njihove funkcije

Ovaj dio pruža uvid u nazive i funkcije svih unutarnjih i vanjskih dijelova glavnog uređaja te upravljačke ploče. Slike u ovom poglavlju pokazuju neku dodatnu opremu pričvršćenu na uređaj. Za više informacija o opcionalnoj opremi pogledajte Opcionalna oprema.

Vanjski izgled

imageRUNNER 2545i s pričvršćenim opcijskim unutrašnjim dorađivačem-B1, dodatnim odlagačem za unutarnji dorađivač-B1 i kasetnim ulagačem-AE1.
imageRUNNER 2520 s pričvršćenim opcijskim unutrašnjim dvosmjernim odlagačem-G1, kazetnim modulom-W1 i kasetnim ulagačem-AE1.

 Glavni prekidač

Kako biste uključili uređaj, pritisnite na strani označenoj s "I". (Pogledajte poglavlje 2, "Prije uporabe uređaja" u Korisničkim uputama.)

 Ulagač
(opcionalan za imageRUNNER 2525/2520)

Izvornici postavljeni u ulagač automatski se uvlače list po list na područje skeniranja. Ulagač također automatski okreće obostrane originale kako bi načinio jednostrane ili obostrane kopije.

 Upravljačka ploča

Upravljačka ploča sadržava tipke, taktilni zaslon i indikatore koji su potrebni za upravljanje uređajem. (Upravljačka ploča)

 Kopirno staklo
(opcionalno za imageRUNNER 2525)

Poklopac za kopirno staklo osigurava originale postavljene na kopirno staklo.

 Paralelni ulagač

Ručni ulagač koristite za ručno dodavanje papira i za dodavanje nestandardnih formata papira, kao što su omotnice. (Ulaganje papira u ručni ulagač)

 Ladica za papir 1

Ladica za papir 1 sadržava do 550 listova (250 listova za imageRUNNER 2520) papira (80 g/m2).

 Ladica za papir 2 (opcionalna za imageRUNNER 2520)

Ladica za papir 2 sadržava do 550 listova papira (80 g/m2).

 Ladice za papir 3 i 4 (opcionalno)

Kazetni ulagač-AE1 omogućuje dva dodatna izvora papira za poslove ispisivanja. Svaka ladica za papir može sadržavati do 550 listova papira (80 g/m2).

Unutarnji izgled

imageRUNNER 2545i s pričvršćenim opcijskim unutrašnjim dorađivačem-B1, dodatnim odlagačem za unutarnji dorađivač-B1 i kasetnim ulagačem-AE1.

 Prednji poklopac

Otvorite taj poklopac kako biste zamijenili spremnik za otpadni toner.

 Bubanj

 Spremnik za otpadni toner

Kad se spremnik za otpadni toner napuni, zamijenite ga novim. (Zamjena spremnika za otpadni toner)

 Poklopac za izmjenu tonera

Otvorite taj poklopac kod zamjene spremnika tonera. (Izmjena tonera)

 Patrona tonera

Kad se toner potroši, izvucite patronu i zamijenite je novom.
(Pogledajte poglavlje 5, "Potrošni materijal" u Korisničkim uputama.)

 Područje skeniranja

Ovdje se skeniraju originali koji se ulože u ulagač.

 Kopirno staklo

Ovdje postavite originale kada skenirate knjige, deblje originale, prozirnice, itd.

 Desni poklopac

Otvorite ovaj poklopac ako želite ukloniti papir zaglavljen u glavnom uređaju.

 Dvosmjerna jedinica-B1 (opcionalna za imageRUNNER 2525/2520)

Dvosmjerna jedinica-B1 izbacuje ispise na dodatni izlazni odlagač.

 Fiksirna jedinica

Ako se u fiksirnoj jedinici zaglavi papir, pažljivo ga uklonite. (Fiksirna jedinica)

 Desni poklopac ladice za papir

Otvorite ovaj poklopac ako želite ukloniti papir zaglavljen u ladicama za papir 1 i 2.

 Desni poklopac opcionalnog kazetnog ulagača-AE1

Otvorite ovaj poklopac ako želite ukloniti papir zaglavljen u ladicama za papir 3 i 4.

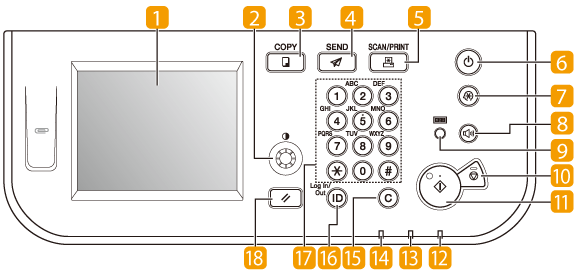

Upravljačka ploča

 Zaslon osjetljiv na dodir

Na njemu se prikazuje izbornik svake funkcije. (Uporaba zaslona osjetljivog na dodir)

 Kotačić za podešavanje kontrasta

Okrenite udesno ili ulijevo za podešavanje kontrasta zaslona.

 Tipka COPY

Pritisnite za korištenje funkcije Kopiranje. (Kopiranje)

 Tipka SEND

Pritisnite za korištenje funkcije Slanje/Faks. (Slanje i faksiranje)

 Tipka SCAN/PRINT

Pritisnite za uporabu funkcija kao što je Daljinski sken, Ispisivanje s medija, Zaštićeno ispisivanje, itd. (Pogledajte pomoć na temu Color Network ScanGear i Korištenje uređaja kao pisača.)

 Prekidač napajanja upravljačke ploče
(podnapajanje)

Pritisnite za uključenje ili isključenje upravljačke ploče.
Kada je upravljačka ploča isključena uređaj je u modu mirovanja. (Pogledajte poglavlje 2, "Prije uporabe uređaja" u Korisničkim uputama.)

 Tipka za dodatne funkcije

Pritisnite za pristup izborniku dodatnih funkcija. (Pristup izborniku dodatnih funkcija)

 Tipka za podešavanje glasnoće

Pritisnite za podešavanje postavki zvučnih tonova. (Podešavanje glasnoće)

 Tipka za provjeru brojača

Pritisnite za prikaz brojača ispisanih/skeniranih stranica.

 Tipka Stop

Pritisnite kako biste zaustavili posao u tijeku, primjerice kopiranje, ispisivanje ili skeniranje i sl.

 Tipka Start

Pritisnite za početak operacije.

 Indikator glavnog napajanja

Svijetli zeleno kada je uključeno glavno napajanje.

 Indikator pogreške

Treperi ili svijetli ako dođe do greške na uređaju.

 Indikator obrade/podataka

Treperi ili svijetli zeleno dok uređaj provodi operacije.

 Tipka za brisanje

Pritisnite za brisanje upisanih vrijednosti ili znakova.

 Tipka za prijavu/odjavu

Pritisnite za logiranje/odlogiranje primjerice kao kada je pristup uređaju kontroliran upravljanjem ID-brojem odjela/korisničkim ID-brojem.

 Brojčana tipkovnica

Pritisnite za upisivanje brojeva.

 Tipka za resetiranje

Za poništavanje svih podešenja i povratak uređaja na gornji zaslon.
