Hæftningsfinisher-T1/Hæftefinisher-T1/Ekstern hulleenhed (2/4 huller)-C1/Ekstern hulleenhed (4 huller)-C1
Hæftningsfinisher-T1 og Hæftefinisher-T1 har følgende statusser til finishing: Sætsortér, Gruppe, Forskyd og Hæftning.
Hæftefinisher-T1 er også udstyret med statussen Ryghæftning.
Hvis Ekstern hulleenhed (2/4 huller)-C1/Ekstern hulleenhed (4 huller)-C1 er monteret, kan statussen Hulning også benyttes.
 FORSIGTIG |
|
Anbring ikke dine fingre eller hænder på finisheren, når den er i brug. Dette kan føre til personskade eller skade på finisheren.
 Når du fjerner papir fra finisherens bakke, må du ikke anbringe dine hænder eller fingre på finisherens udbakke. Bakken bevæger sig måske op eller ned, og dine hænder kan komme til at sidde fast.
Stik aldrig hånden ind i den del af bakken, hvor der hæftes (i nærheden af rullerne), når en Finisher er monteret, da det kan medføre personskade.
 |
|
VIGTIGT!
|
|
Du må ikke anbringe noget andet end det leverede papir i finisherbakkerne, da de ellers kan blive beskadiget.
Du må ikke anbringe noget under finisherbakken, da det kan beskadige bakkerne.
 |
|
BEMÆRK!
|
|
Navnet på hulleenheden kan variere. Det afhænger af den geografiske region.
|
Dele og deres funktioner
 |
 |
|
Hæftefinisher-T1 og Ekstern hulleenhed (2/4 huller)-C1/Ekstern hulleenhed (4 huller)-C1
|
Hæftningsfinisher-T1
|
|
1.
|
Finisherens topdæksel
Åbn dette dæksel for at fjerne fastklemt papir. (Se "Clearing Paper Jams.")
|
|
2.
|
Hulleenhedens topdæksel
Åbn dette dæksel for at fjerne fastklemt papir. (Se "Clearing Paper Jams.")
|
|
3.
|
Kanthulningsbakkens frontlåge
Åbn lågen og fjern hulpapir eller fastklemt papir. (Se "Removing Punch Waste (External 2/4 Hole Puncher-C1/External 4 Hole Puncher-C1).")
|
|
4.
|
Frontdæksel
Åbn denne låge for at udskifte hæftepatronen, fjerne fastklemt papir eller rydde et klammestop. (Se "Replacing the Staple Cartridge (For Optional Products)" og "Problem Solving.")
|
|
5.
|
Hæftebakkestyr (kun Hæftefinisher-T1)
Print, der er ryghæftede eller rygfoldede, bliver leveret til denne bakke.
|
|
6.
|
Hæftebakke (kun Hæftefinisher-T1)
Indstil dette styr så det passer til formatet af det leverede papir. (Se "Finishertilstande.")
|
|
7.
|
Bakke C
Print bliver leveret til denne bakke. Du kan indstille Valg af bakke til at vælge denne bakke til levering af print, når du bruger visse funktioner. (Se "Angivelse af udbakke.")
|
|
8.
|
Bakke B
Print bliver leveret til denne bakke. Du kan indstille Valg af bakke til at vælge denne bakke til levering af print, når du bruger visse funktioner. (Se "Angivelse af udbakke.")
|
|
9.
|
Bakke A
Print bliver leveret til denne bakke. Du kan indstille Valg af bakke til at vælge denne bakke til levering af print, når du bruger visse funktioner. (Se "Angivelse af udbakke.")
|
|
BEMÆRK!
|
|
Med montering af Bakke til langt papir-B1 (tilbehør) monteres forlængeren til udbakken på toppen af bakke B.
|
Finishertilstande
Hæftningsfinisher-T1 og Hæftefinisher-T1 har følgende statusser til finishing:
Sætsortering
Print sorteres automatisk i sideordnede sæt.
Staksortering
Alle print af originalsiden bliver staksorteret sammen til sæt.
Forskydning
Det leverede print bliver skiftevis flyttet til for- og bagsiden af bakken.
Papiret afleveres i en lodret (stående) eller vandret (liggende) retning afhængigt af dine originalers retning. Eksempel: For A4R-originaler afleveres papiret i horisontal retning. For A4-originaler afleveres papiret i vertikal retning.
Papiret afleveres i en lodret (stående) eller vandret (liggende) retning afhængigt af dine originalers retning. Eksempel: For A4R-originaler afleveres papiret i horisontal retning. For A4-originaler afleveres papiret i vertikal retning.
Hæftning
Print bliver automatisk sorteret i sideordnede sæt og hæftet. Hæfteklammer kan placeres på følgende måder:

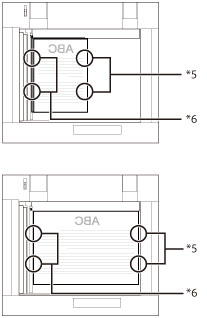

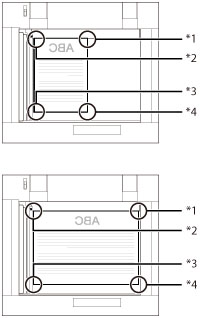

Hvis en original placeres på glaspladen:
|
Hjørnehæfteområde
|
Dobbelthæfteområde
|
|
 |
|
 |
|
*1 Øvre venstre
*2 Øvre højre
*3 Nedre højre
*4 Nedre venstre
|
*5 Venstre side
*6 Højre side
|

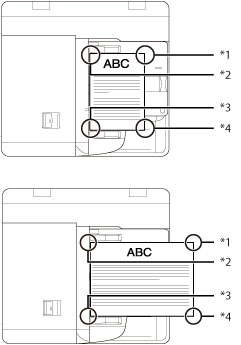

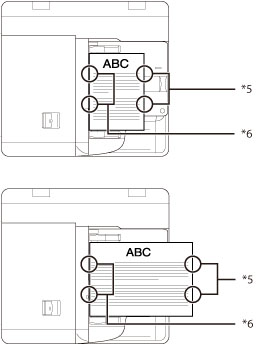

Hvis originalerne er anbragt i fremføreren:
|
Hjørnehæfteområde
|
Dobbelthæfteområde
|
|
 |
|
 |
|
*1 Øverste højre*2 Øverste venstre
*3 Nederste venstre *4 Nederste højre |
*5 Højre side
*6 venstre side |

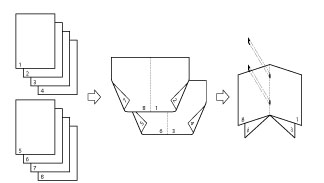

Ryghæftning
Når print bliver til hæfter, bliver siderne foldede og hæftet midt på.
Hulning
Der laves to til fire huller i de printede ark.

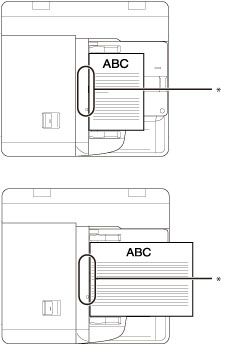

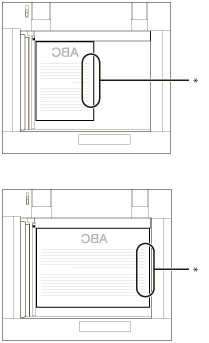

Kanthulningsfelterne er som vist på nedenstående tegning.
|
Glasplade
|
Fremfører
|
 |
 |
|
* Hulleområde
|
Afstanden mellem kanthullerne er som vist på tegningen nedenfor.
Ekstern hulleenhed (2/4 huller)-C1
 |
 |
|
2 huller
|
4 huller
|
|
* 3 80 mm (3 1/8")
|
Ekstern hulleenhed (4 huller)-C1
 |
|
4 huller
|
|
*1 21 mm (7/8")
*2 70 mm (3/4")
|
Statussen Rygfoldning
Maskinen folder arkene til halv størrelse.
|
VIGTIGT!
|
|
Finishing-statusserne kan ikke indstilles for papir tyndere end 60 g/m2. Vælg ikke finishing-statusserne.
Følgende papirformater kan hæftes: A3, A4, A4R
Du kan ikke hæfte kraftigt 6, 1-sidet coated 6, 2-sidet coated 6, matte coated 6, tekstur 8, velin, klar film, transparenter, labels eller kuverter.
Følgende papirformater kan ryghæftes: 305 mm x 457 mm, A3 eller A4R
Du kan ikke ryghæfte kraftigt 6, 1-sidet coated 6, 2-sidet coated 6, matte coated 6, tekstur 8, velin, klar film, transparenter, kanthullet papir, faneark 1, faneark 2, labels eller kuverter.
Følgende papirformater kan hulles:
Når Ekstern hulleenhed (2/4 huller)-C1 er monteret
A3 og A4 Når Ekstern hulleenhed (4 huller)-C1 er monteret
A3, A4 og A4R Du kan ikke lave huller i kraftigt 6, 1-sidet coated 6, 2-sidet coated 6, matte coated 6, tekstur 8, velin, klar film, transparenter, kanthullet papir, labels eller kuverter.
Følgende papirformater kan rygfoldes: 305 mm x 457 mm, A3 eller A4R
Du kan ikke rygfolde kraftigt 6, 1-sidet coated 6, 2-sidet coated 6, matte coated 6, tekstur 8, velin, klar film, transparenter, kanthullet papir, faneark 1, faneark 2, labels eller kuverter.
|
|
BEMÆRK!
|
||||||||||||||||||||
|
Anvisninger i vedligeholdelse af finisheren som udskiftning af hæfteklammer: Se "Maintenance." Oplysninger om udbedring af papir- eller hæfteklammestop: Se "Problem Solving."
Hvis der er valgt sætsortering eller staksortering, flytter udbakkerne ned, efterhånden som stakken med leveret papir vokser. Når udbakken har nået stakgrænsen, bliver efterfølgende print automatisk leveret til den næste bakke. Når stakgrænsen er nået for alle bakker, bliver print stoppet. Fjern alle papirerne fra bakkerne. Bakkerne flytter sig opad, og print bliver genoptaget.
Hvis du trykker på [Forskydning], når statussen Sætsortering eller Staksortering er valgt, flyttes hvert sæt skiftevis ca. 30 mm frem og tilbage, inden det leveres i udbakken.
Hvis der er valgt Hæftning, flytter udbakken ned efterhånden som stakken med leveret papir vokser. Når udbakken har nået stakgrænsen, bliver print og hæftning stoppet. Når du har fjernet alle hæftede print fra udbakken, bliver print og hæftning genoptaget.
Når du anvender hæftestatussen, må du ikke fjerne papirstakken fra udbakken under jobbet. Fjern papirstakken, når jobbet er helt færdigt.
Det maksimale antal ark, der kan hæftes, er følgende:
A4: 50 ark papir (52 til 81 g/m2), 30 ark papir (82 til 105 g/m2), 2 ark papir (106 til 256 g/m2)
A3 og A4R: 30 ark papir (52 til 81 g/m2), 20 ark papir (82 til 105 g/m2), 2 ark papir (106 til 256 g/m2)
Hvis maskinen stopper, mens den er ved at hæfte, og viser meddelelsen <Ilæg hæfteklammer i hæfteenheden.>, betyder det, at hæfteklammerne næsten er brugt, og der skal sættes en ny hæftepatron i. For at fortsætte skal du udskifte hæftepatronen. (Se "Maintenance.")
Status Ryghæftning er kun tilgængelig, hvis Hæftefinisher-T1 er monteret.
Sørg for at justere hæftebakkestyrene før de ryghæftede printsæt bliver leveret, så de passer til formatet for det leverede papir, som vist nedenfor.
Der kan opstå papirstop, hvis hæftebakkestyrene ikke bliver justeret, så de passer til formatet af det leverede papir.
Det maksimale antal ark, der kan ryghæftes, afhænger af papirvægten og -typen (inkl. et omslagsark (maks. 256 g/m2)).
Foldenøjagtigheden i tilstanden Ryghæftning kan variere afhængig af papirtype og antal ark.
Statussen Hulning er kun tilgængelig, hvis Ekstern hulleenhed (2/4 huller)-C1/Ekstern hulleenhed (4 huller)-C1 er monteret.
Status Rygfoldning er kun nødvendig, hvis Hæftefinisher-T1 er monteret.
Papiret rygfoldes med ét ark (80 g/m2), hvorefter det leveres.
Det maksimale antal sider, der kan indbindes, er muligvis ikke muligt, afhængigt af papirtypen. I dette tilfælde skal du ændre papirtypen eller reducere det antal ark, der skal indbindes.
|
Papirformater der kan afleveres
De papirformater, der kan afleveres fra outputbakkerne på Hæftningsfinisher-T1 eller Hæftefinisher-T1, er vist herunder. Men visse papirformater kan muligvis ikke leveres, afhængigt af de indstillede funktioner.
: Tilgængelig-: Ikke mulig
|
Papirformat
|
Bakke A
|
Bakke B
|
Bakke C
|
Hæftebakke
|
|
|
330 x 483 mm
|
|
|
|
-
|
|
|
SRA3
|
|
|
|
-
|
|
|
305 x 457 mm
|
|
|
|
|
|
|
A3
|
|
|
|
|
|
|
A4
|
|
|
|
-
|
|
|
A4R
|
|
|
|
|
|
|
A5R
|
|
|
|
-
|
|
|
Brugerdefineret format
(100 mm x 148 mm til 330,2 mm x 487,7 mm) |
|
|
|
-
|
|
|
Brugerdefineret format (lange ark)
(210 mm x 487,8 mm til 330,2 mm x 762 mm) |
-
|
|
-
|
-
|
|
|
Kuvert
|
Nr.10 (COM10)
|
|
|
|
-
|
|
Monarch
|
|
|
|
-
|
|
|
DL
|
|
|
|
-
|
|
|
ISO-C5
|
|
|
|
-
|
|
|
Nagagata 3
|
|
|
|
-
|
|
|
Yougatanaga 3
|
|
|
|
-
|
|
|
Kakugata 2 (anbragt horisontalt/anbragt vertikalt)
|
|
|
|
-
|
|
|
Brugerdefineret format (100 mm x 148 mm til 330,2 mm x 487,7 mm)
|
|
|
|
-
|
|
|
BEMÆRK!
|
|
Hæftebakken kan kun anvendes, når Hæftefinisher-T1 er monteret.
|
