Konfigurace portů tiskáren

Pokud se změní IP adresa zařízení nebo pokud se přidá tiskárna pomocí složky tiskáren systému Windows, může dojít k chybám tisku. Tyto chyby jsou obvykle způsobeny nesprávným nastavením portu tiskárny. Mohlo být zadáno například nesprávné číslo nebo typ portu. V takové situaci se pokus o tisk nezdaří, protože data dokumentu se nedostanou do zařízení. Problém odstraníte konfigurací nastavení portu tiskárny v počítači.


Před prováděním tohoto postupu se přihlaste k počítači s účtem správce.

Otevřete složku tiskárny. Zobrazení složky tiskárny

Pravým tlačítkem klikněte na ikonu ovladače tohoto zařízení a klikněte na položku [Printer properties] nebo [Properties].

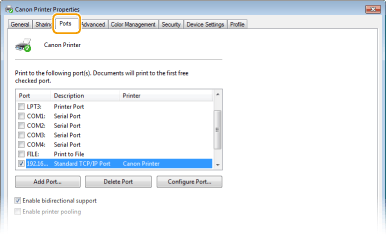

Klikněte na kartu [Ports] a nakonfigurujte požadovaná nastavení.

Přidání portu

Pokud jste změnili IP adresu zařízení nebo pokud jste při instalaci ovladače ze složky tiskáren systému Windows vybrali nesprávný port, přidejte nový port. Existují dva typy portů: „port MFNP“ a „standardní port TCP/IP“. Vyberte typ portu podle vašeho prostředí.

Port MFNP

(Pouze pro prostředí IPv4)

Tento port umožňuje automatickou detekci IP adresy zařízení. I když dojde ke změně IP adresy zařízení, bude připojení udržováno, pokud bude zařízení a počítač ve stejné podsíti. Není nutné přidávat nový port po každé změně IP adresy. Pokud zařízení používáte v prostředí IPv4, obvykle byste měli vybrat tento port.

Port MFNP můžete přidat pouze tehdy, když jste nainstalovali ovladač z dodaného disku DVD/CD-ROM nebo když jste stáhli a nainstalovali ovladač tiskárny nebo ovladač faxu z webu společnosti Canon.

Standardní port TCP/IP

Jedná se o standardní port systému Windows. Použijete-li tento typ portu, bude nutné přidat nový port po každé změně IP adresy zařízení. Tento typ portu vyberte, pokud zařízení používáte v prostředí IPv6 a když nemůžete přidat port MFNP.

Přidání portu MFNP

1	Klikněte na tlačítko [Add Port].
2	Ze seznamu [Available port types] vyberte položku [Canon MFNP Port] a klikněte na tlačítko [New Port].
3	Klikněte na možnost [Auto Detect], po zjištění zařízení ho vyberte a klikněte na tlačítko [Next]. Pokud se zařízení nepodaří zjistit Klikněte na tlačítko [Refresh]. Jestliže problém přetrvává, klikněte na [IP address] nebo [MAC address], zadejte adresu IP nebo adresu MAC zařízení Zobrazení nastavení sítě a poté klikněte na [Next].
4	Klikněte na tlačítko [Add] [Finish].
5	Klikněte na tlačítko [Close].

Přidání standardního portu TCP/IP

1	Klikněte na tlačítko [Add Port].
2	Ze seznamu [Available port types] vyberte položku [Standard TCP/IP Port] a klikněte na tlačítko [New Port].
3	Klikněte na tlačítko [Next].
4	Zadejte IP adresu nebo název DNS zařízení a klikněte na tlačítko [Next]. Možnost [Port Name] se zadá automaticky. Pokud je to nutné, můžete název změnit. Když se objeví další obrazovka, řiďte se pokyny, které jsou na ní uvedeny. *Když vyberete [Device Type], vyberte možnost [Canon Network Printing Device with P9100] v nabídce [Standard].
5	Klikněte na tlačítko [Finish].
6	Klikněte na tlačítko [Close].

Změna typu nebo čísla portu

Pokud se na zařízení změnily tiskové protokoly (LPD nebo RAW) (Konfigurace protokolů tisku a funkcí WSD) nebo čísla portů (Změna čísel portů), je třeba také nakonfigurovat odpovídající nastavení v počítači. Pro porty WSD není tato operace nutná.

Port MFNP

1	Klikněte na tlačítko [Configure Port].
2	V možnosti [Protocol Type] vyberte [RAW] nebo [LPR] a změňte [Port Number].
3	Klikněte na [OK].

Standardní port TCP/IP

1	Klikněte na tlačítko [Configure Port].
2	V možnosti [Protocol] vyberte [RAW] nebo [LPR]. Je-li vybrána možnost [RAW], změňte hodnotu [Port Number]. Pokud jste vybrali [LPR], zadejte do pole [Queue Name] „lp“.
3	Klikněte na [OK].

Klikněte na tlačítko [Close].
