Panel sterowania

Panel sterowania Model z Panelem Dotykowym

Panel sterowania Model z 5-linijkowym wyświetlaczem LCD

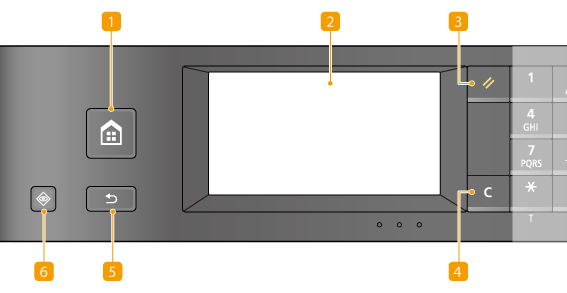

Panel sterowania Model z Panelem Dotykowym

Przycisk Home

Naciśnięcie przycisku wyświetla ekran Główny, który daje dostęp do menu ustawień i funkcji takich jak kopiowanie i skanowanie.
Ekran Główny
Dostosowywanie widoku ekranu Główny

Wyświetlacz

Wyświetla postęp pracy urządzenia, a także statusy błędów. Wyświetlacz jest również ekranem dotykowym, zatem ustawienia można określać przez bezpośrednie dotknięcie ekranu.
Podstawowe ekrany
Podstawowe informacje na temat obsługi

Przycisk Resetuj

Naciśnięcie tego przycisku powoduje anulowanie zmian dokonanych w ustawieniach i przywrócenie ich wcześniejszej konfiguracji.

Przycisk Kasuj

Jego naciśnięcie pozwala usunąć wprowadzony tekst i cyfry.

Przycisk Wstecz

Należy go nacisnąć, aby powrócić do poprzedniego ekranu. Naciśnięcie tego przycisku podczas konfiguracji ustawień powoduje, że ustawienia nie są zastosowywane, a na wyświetlaczu pojawia się poprzedni ekran.

Monitor stanu

Służy do sprawdzania statusu drukowania albo faksowania, do wyświetlania historii użytkowania lub do podglądu ustawień sieciowych, np. ustawień adresu IP urządzenia. Umożliwia także sprawdzenie stanu urządzenia, na przykład rozmiaru papieru i ilości toneru pozostałej w zasobniku oraz zweryfikowanie, czy wystąpiły błędy. Ekran <Monitor stanu>

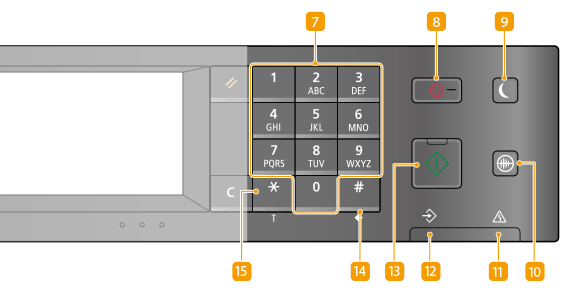

Przyciski numeryczne (przyciski [0]-[9])

Służą do wprowadzania tekstu i cyfr. Wprowadzanie tekstu

Przycisk Stop

Służy do anulowania drukowania i innych operacji.

Przycisk Oszczędzanie energii

Naciśnięcie tego przycisku wprowadza urządzenie w stan uśpienia. Kiedy urządzenie znajduje się w trybie uśpienia, przycisk świeci się na zielono. Ponowne naciśnięcie przycisku wyłącza stan uśpienia. Przechodzenie w tryb uśpienia

Przycisk trybu wyciszenia

Naciśnięcie tego przycisku wprowadza urządzenie w tryb wyciszenia. W trybie wyciszenia przycisk jest podświetlony na zielono. Ponowne naciśnięcie przycisku wyłącza tryb wyciszenia. Przełączanie w tryb wyciszenia

Wskaźnik błędu

Miga lub świeci się w przypadku wystąpienia błędu, takiego jak np. zacięcie papieru.

Wskaźnik przetwarzania/danych

Miga, gdy wykonywane są operacje, takie jak wysyłanie lub drukowanie. Świeci się, gdy istnieją dokumenty oczekujące na przetworzenie.

Przycisk Start

Naciśnij, aby zeskanować albo skopiować oryginał.

Przycisk [#]

Jego naciśnięcie umożliwia wprowadzanie symboli, takich jak „@” czy „/”.

Przycisk [*]

Jego naciśnięcie umożliwia przełączanie pomiędzy typami wprowadzanego tekstu.

Panel sterowania Model z 5-linijkowym wyświetlaczem LCD

Przycisk Menu

Jego naciśnięcie umożliwia rozpoczęcie konfiguracji wielu ustawień urządzenia, takich jak <Ustawienia włącznika czasowego> lub <Ustawienia>. Lista menu ustawień

Przycisk [COPY/SCAN]

Naciśniecie tego przycisku umożliwia przełączenie w tryb kopiowania lub skanowania.

Kopiowanie karty ID

Naciśnięcie tego przycisku umożliwia kopiowanie obu stron prawa jazdy lub innego dowodu tożsamości na jedną stronę arkusza papieru i w rzeczywistym rozmiarze. Wykonywanie kopii dowodów tożsamości

Wyświetlacz

Można wyświetlić statusy pracy i błędów tego urządzenia, pozostałą ilość w zasobniku z tonerem oraz inne warunki.
Podstawowe ekrany
Podstawowe informacje na temat obsługi

Resetuj, przycisk

Naciśnięcie tego przycisku powoduje anulowanie zmian dokonanych w ustawieniach i przywrócenie ich wcześniejszej konfiguracji.

Przycisk []

Umożliwia powrót do poprzedniego ekranu podczas konfiguracji ustawień. Jego naciśnięcie podczas wprowadzania cyfr przesuwa kursor w lewą stronę.

Przycisk []

Umożliwia wybór elementu znajdującego się bezpośrednio nad aktualnie zaznaczonym elementem podczas konfiguracji ustawień. Jego naciśnięcie podczas zmiany wartości ustawień powoduje zwiększenie wartości.

Przycisk []

Umożliwia przejście do kolejnego ekranu podczas konfiguracji ustawień. Jego naciśnięcie podczas wprowadzania liczb przesuwa kursor w prawą stronę.

Przycisk []

Umożliwia wybór elementu znajdującego się bezpośrednio pod aktualnie zaznaczonym elementem podczas konfiguracji ustawień. Jego naciśnięcie podczas zmiany wartości ustawień powoduje zmniejszenie wartości.

Kasuj, przycisk

Jego naciśnięcie pozwala usunąć wprowadzony tekst i cyfry.

Przycisk Wstecz

Przycisk []

Jego naciśnięcie powoduje zastosowanie ustawień lub określonych parametrów.

Monitor stanu

Służy do sprawdzania statusu drukowania, do wyświetlania historii użytkowania lub do podglądu ustawień sieciowych, np. adresu IP urządzenia. Umożliwia także sprawdzenie stanu urządzenia, na przykład rozmiaru papieru i ilości toneru pozostałej w zasobniku oraz zweryfikowanie, czy wystąpiły błędy. Ekran <Monitor stanu>

Ustawienia papieru, przycisk

Jego naciśnięcie umożliwia wybór papieru, który ma zostać użyty lub ustawienie rozmiaru i rodzaju papieru załadowanego w źródle papieru. Określanie formatu i typu papieru

Przyciski numeryczne (przyciski [0]-[9])

Służą do wprowadzania tekstu i cyfr. Wprowadzanie tekstu

Przycisk Stop

Służy do anulowania drukowania i innych operacji.

Przycisk Oszczędzanie energii

Przycisk [Scan -> PC]

Służy do przesyłania zeskanowanych dokumentów do przypisanego mu komputera. Skanowanie z użyciem klawisza skrótu

Przycisk [Paper Save Copy]

Naciśniecie tego przycisku powoduje przełączenie urządzenia w tryb kopiowania oszczędzającego papier, co umożliwia kopiowanie wielu stron dokumentu na jednym arkuszu. Korzystanie z funkcji <Paper Save Copy>

Przycisk trybu wyciszenia

Wskaźnik błędu

Miga lub świeci się w przypadku wystąpienia błędu, takiego jak np. zacięcie papieru.

Wskaźnik przetwarzania/danych

Miga, gdy wykonywane są operacje, takie jak wysyłanie lub drukowanie. Świeci się, gdy istnieją dokumenty oczekujące na przetworzenie.

Start, przycisk

Naciśnij, aby zeskanować albo skopiować oryginał.

Przycisk [#]

Jego naciśnięcie umożliwia wprowadzanie symboli, takich jak „@” czy „/”.

Przycisk [*]

Jego naciśnięcie umożliwia przełączanie pomiędzy typami wprowadzanego tekstu.

Podstawowe informacje na temat obsługi
