Sortie papier

Destination de sortie


[Module finition]*, [Stacker], [Stacker(Bac)]

Ce réglage permet d'indiquer la destination de sortie des imprimés.
Si [Module finition] est activé, les imprimés sont déposés dans le réceptacle du module de finition.
REMARQUE
Ce menu ne s'affiche que si le Module de réception grande capacité-H est installé.
[Module finition] ne s'affiche que si le Module de Finition agrafage-W PRO ou le Module de Finition P.A.C.-W PRO est installé.
Si le Module de Finition agrafage-W PRO et le Module de Finition P.A.C.-W PRO ne sont pas installés, le réglage par défaut est défini sur [Stacker].
Pour plus d'informations sur le Module de réception grande capacité-H, voir le guide de I'utilisateur du stacker.

Nbre de copies spécifié dans le stacker


[Copies], [Non]*
1 à 9999 ; 1*

Ce réglage permet d'indiquer le nombre de copies pouvant être déposées dans le stacker.
REMARQUE
Ce menu ne s'affiche que si le Module de réception grande capacité-H est installé.
Pour plus d'informations sur le Module de réception grande capacité-H, voir le guide de I'utilisateur du stacker.

Finition


[Non], [Tri séquentiel], [Tri groupé]*, [Tri séq.+rotat.], [Tri gpé+rotation], [Tri séq.+décal.], [Tri gpé+décalage], [Tri séq.+agraf.], [Tri gpé+agrafage]
Copies à décaler (Tri séq.+décal.) :
1 à 9999 ; 1*
Position d'agrafage (Tri séq.+agraf.) :
Coin sup. gauche, Double (en haut), Coin sup. droit, Double (droite), Coin inf. droit, Double (en bas), Coin inf. gauche et Double (gauche)
Position d'agrafage (Tri gpé+agrafage) :
Gpé coin sup gch, Gpé dble(en ht), Gpé coin sup dr, Gpé double(drte), Gpé coin inf drt, Gpé dble(en bas), Gpé coin inf gch et Gpé double(gche)

Certaines des options ci-dessus nécessitent des réceptacles de distribution particuliers et risquent de ne pas être disponibles sans ces réceptacles.
 : disponible - : non disponible
Aucune option
Réceptacle-R
Module de Finition agrafage-W PRO, Module de Finition agrafage-AC, Module de Finition P.A.C.-W PRO, Module de Finition P.A.C.-AC
Module de réception grande capacité-H*1
Tri séquentiel
Tri groupé
Tri séq.+rotat.
-
-
Tri gpé+rotation
-
-
Tri séq.+décal.
-
-
*2
Tri gpé+décalage
-
-
*2
Tri séq.+agraf.
-
-
-
Tri gpé+agrafage
-
-
-
*1 Si le module de finition est également installé sur la machine et si [Module finition] est indiqué comme destination de sortie, les modes disponibles sont les mêmes que le module de finition installé.
*2 Ces modes peuvent être définis si [Stacker] est sélectionné comme destination de sortie.

[Non]

Ce réglage imprime toutes les copies de la même page avant d'imprimer la page suivante.

[Tri séquentiel]

Ce réglage imprime toutes les pages de chaque copie avant d'imprimer la copie suivante.

[Tri groupé]

Ce réglage imprime toutes les copies de la même page avant d'imprimer la page suivante.

[Tri séq.+rotat.]

Ce réglage imprime toutes les pages de chaque copie (tri séquentiel) et pivote chaque copie terminée de 90 degrés pour savoir où commence chaque copie.

[Tri gpé+rotation]

Ce réglage imprime toutes les copies de la même page avant d'imprimer la page suivante. Il pivote chaque pile de pages terminée pour savoir où commence chaque pile.

[Tri séq.+décal.]

Ce réglage imprime toutes les pages de chaque copie (tri séquentiel). Il décale chaque copie terminée d'une position déterminée pour savoir où commence chaque copie.

[Tri gpé+décalage]

Ce réglage imprime toutes les copies de la même page avant d'imprimer la page suivante. Il décale chaque pile de pages terminée pour savoir où commence chaque pile.

[Tri séq.+agraf.]

Ce réglage imprime toutes les copies d'une même page avant d'imprimer la prochaine page, puis les prépare à l'agrafage selon l'option sélectionnée sous [Tri gpé+agrafage].

[Tri gpé+agrafage]

Ce réglage imprime toutes les copies d'une même page avant d'imprimer la prochaine page, puis les prépare à l'agrafage selon l'option sélectionnée sous [Tri gpé+agrafage].
Exemples de chaque option Finition à l'impression de trois copies d'un document de trois pages :
Non
Tri séquentiel
Tri groupé
Tri séq.+rotat.
Tri gpé+rotation
Tri séq.+décal.
Tri gpé+décalage
Tri séq.+agraf.
Tri gpé+agrafage

IMPORTANT
Une tâche d'impression volumineuse peut être annulée automatiquement par la machine. Le nombre maximum de pages pouvant être imprimées en une seule fois est d'environ 6 000. Cependant, ce nombre peut être inférieur si d'autres fonctions (telles que l'enregistrement d'un formulaire) sont utilisées ou si d'autres tâches sont en cours de traitement.
REMARQUE
Les réglages [Tri séq.+rotat.] et [Tri gpé+rotation] sont disponibles si le format papier est LTR, LTRR, A4, A4R, B5 ou B5R.
Si [Tri séq.+rotat.] ou [Tri gpé+rotation] est sélectionné, l'image imprimée peut être tronquée lors de la rotation de l'image. Il est nécessaire de charger le même format papier que l'original dans les cassettes en orientation portrait et paysage. Dans le cas contraire, toutes les feuilles s'impriment dans l'orientation du papier chargé.
Les réglages [Tri séq.+décal.] et [Tri gpé+décalage] ne sont disponibles que si le format papier suivant est sélectionné :
Si le Module de Finition agrafage-W PRO ou le Module de Finition P.A.C.-W PRO est installé : 12" x 18", 11" x 17", LGL, LTR, LTRR, EXEC, A3, A4, A4R, B4 or B5
Si le Module de Finition agrafage-AC ou le Module de Finition P.A.C.-AC est installé : 11" x 17", LGL, LTR, LTRR, EXEC, A3, A4, A4R, B4 or B5
Si [Tri séq.+agraf.] ou [Tri gpé+agrafage] est sélectionné, il est possible de sélectionner la position d'agrafage.
REMARQUE
Lors de l'agrafage en orientation paysage, l'orientation de l'image et la position d'agrafage peuvent ne pas correspondre.
Module de Finition agrafage-W PRO/Module de Finition agrafage-AC/Module de Finition P.A.C.-W PRO/Module de Finition P.A.C.-AC
 : disponible - : non disponible
En coin (supérieur-gauche)
Double (en haut)
En coin (supérieur-droit)
Double (à droite)
En coin (inférieur-droit)
Double (en bas)
En coin (inférieur-gauche)
Double (à gauche)
11" x 17"
-
-
LGL
-
-
LTR
-
-
LTRR
*
-
*
-
EXEC
-
-
A3
-
-
B4
-
-
A4
-
-
A4R
*
-
*
-
B5
-
-
* Sera agrafé parallèlement au bord du papier.
REMARQUE
Le nombre maximal de feuilles de papier épais ou ordinaire pouvant être agrafées en une seule fois est indiqué dans le tableau ci-dessous :
Module de Finition agrafage-W PRO, Module de Finition P.A.C.-W PRO
Module de Finition agrafage-AC, Module de Finition P.A.C.-AC
A3, B4, A4R, 11" x 17", LGL, LTRR
50
30
A4, B5, LTR, EXEC
100
50
S'assurer de sélectionner des réglages compatibles lorsque les modes Agrafage et Perforation sont utilisés simultanément. En cas de conflit, tel que l'agrafage est défini sur la droite de la feuille alors que la perforation est définie sur la gauche, l'imprimante utilisera soit le mode Agrafage, soit le mode Perforation.

Perforation


[Non]*, [En haut], [En bas], [A gauche], [A droite]

Ce réglage permet d'indiquer la position des trous de perforation sur le papier pour la reliure.
REMARQUE
Pour plus d'informations sur les produits en option nécessaires pour utiliser cette fonction, voir "Produits en option requis pour chaque fonction".
Le nombre de trous pouvant être perforés et le format papier disponible varient selon le produit en option installé sur la machine. Pour plus d'informations sur les produits en option, voir les rubriques :
S'assurer de sélectionner des réglages compatibles lorsque les modes Agrafage et Perforation sont utilisés simultanément. En cas de conflit, tel que l'agrafage est défini sur la droite de la feuille alors que la perforation est définie sur la gauche, la machine utilisera soit le mode Agrafage, soit le mode Perforation.

Pli


[Non]*, [Pli en Z], [Pli parallèle]

Ce réglage sélectionne si les imprimés doivent être pliés en mode Pli en Z ou mode Pli parallèle.
REMARQUE
Pour plus d'informations sur les produits en option nécessaires pour utiliser cette fonction, voir "Produits en option requis pour chaque fonction".

[Non]

Les imprimés ne sont pas pliés.

[Pli en Z]

Ce réglage permet d'indiquer si les imprimés doivent être pliés en Z.
IMPORTANT
Le papier plié en Z peut être froissé selon le type de papier et l'environnement utilisés.
Il est impossible d'utiliser ce réglage avec "Brochure" ou "Piqûre à cheval".
REMARQUE
Le mode Pli en Z peut être sélectionné pour les types et les formats de papier suivants :
Formats papier : A3, B4, A4R, 11" x 17", LGL, LTRR
Types de papier : Fin, Ordinaire, Couleur, Recyclé
Un nombre maximal de feuilles pouvant être déposées dans les réceptacles supérieur et inférieur est de 30 feuilles.
Il est possible de régler la largeur du papier plié avec [Régler position du pli en Z]. Pour plus d'informations sur ce réglage, voir "Ajustement de la position du pli du papier".

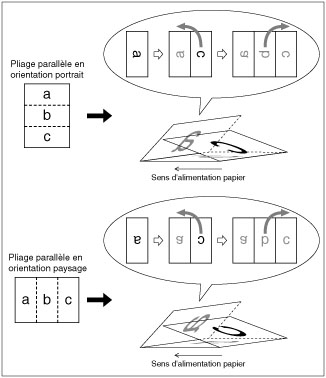

[Pli parallèle]

Ce réglage permet d'indiquer si les imprimés doivent être pliés en C.
Cette fonction est utile pour plier les feuilles qui doivent être placées dans une enveloppe.
REMARQUE
Le papier plié en C peut être froissé selon le type de papier et l'environnement d'exploitation.
Cette fonction ne peut pas être utilisée avec les procédures et fonctions ci-dessous.
Brochure
Piqûre à cheval
Interfoliage transparents
[Tri séq.+agraf.] ou [Tri gpé+agrafage] pendant la finition
Perforation
Correction du renflement
Couverture, Intercalaires, Séparation, Papier à onglets
Le mode Pli en C peut être sélectionné pour les types et les formats de papier suivants.
Formats papier : A4R, LTRR
Types de papier : Fin, Ordinaire, Couleur, Recyclé
Dans des conditions normales, la surface imprimable peut être pliée en C au recto. Toutefois, en sélectionnant [Face dessus] sous "Face en haut/Face en bas", la surface imprimable peut être pliée en C au verso (intérieur). Lors de l'impression recto verso, le papier est plié en C aux recto et verso.
Il est possible de régler la largeur du papier plié avec [Régler position du pli parallèle]. La valeur de ce réglage doit être indiquée afin de régler la largeur de pli en C pour correspondre au format d'une enveloppe ou pour régler la position d'une image sur le papier plié en C afin qu'elle soit visible dans la fenêtre de l'enveloppe. Pour plus d'informations sur ce réglage, voir "Ajustement de la position du pli du papier".

Face en haut/Face en bas


[Face dessous]*, [Face dessus]

Ce réglage permet de spécifier dans quel sens la surface d'impression est déposée dans le réceptacle de sortie.

[Face dessous]

La surface d'impression (le recto lors de l'impression recto verso) est tournée vers le bas.

[Face dessus]

La surface d'impression (le recto lors de l'impression recto verso) est tournée vers le haut.
Lors de l'impression de documents de plusieurs pages :
Face vers le bas
Face vers le haut
REMARQUE
[Face dessus] ne peut pas être utilisé avec "Perforation", "Pli en Z", "Agrafage", "Brochure", "Piqûre à cheval" et "Interfoliage transparents".
462Y-1HH
