将纸张添加到长纸大容量侧纸仓 – A中 (可选)
如果安装了“长纸大容量侧纸仓 – A”，它可以作为本机默认预装的纸盒之外的附加供纸器。
下图指示“长纸大容量侧纸仓 – A”的位置。
“长纸大容量侧纸仓 – A”最多可以容纳3,500张普通纸(80 g/m2)或1,000张长条形纸张(80 g/m2)。
注意 |
纸仓内部的升降装置自动升起和下降。添加纸张时，请小心不要夹住手指，否则可能导致人身伤害。 |
须知 |
如果本机处于“睡眠”模式（不显示触摸面板显示屏幕，只有  （“节能”）亮），可能无法打开纸仓。在这种情况下，按（“节能”）重新激活本机，然后按纸仓上的开启按钮。如果需要抬起升降装置(例如，如果有物体掉入“长纸大容量侧纸仓 – A”)，则请勿抬起升降装置50 mm以上或者斜向抬起，否则可能导致本机发生故障或损坏。 主电源开关位于“打开”位置时，请勿抬起纸仓内部的升降装置，否则可能导致本机发生故障或损坏。如果需要抬起升降装置（例如，如果有物体掉入纸仓），打开纸仓，关闭主电源开关。有关关闭本机的说明，请参阅“主电源键和节能键”。  请勿在将纸张添加到纸仓中时使后限位挡板受到剧烈震动，否则可能导致本机发生故障或损坏。  请正确调整（内侧和外侧）尺寸更改板和后限位挡板，以免卡纸、弄脏打印件或弄脏本机内部。 在将纸张添加到纸仓中之前，必须展平卷曲的纸张。 如果添加的纸张超过添加限制标记(  )，或者未将纸仓完全推入本机中，则无法进行复印或打印。确保纸叠高度不超过添加限制标记( )。务必检查纸仓是否安装到位。 请勿在纸仓两侧的留空部分放置纸张或任何其他物体，否则可能导致本机发生故障或损坏。 |
注释 |
“长纸大容量侧纸仓 – A”是可选产品。 有关可用纸张的信息，请参阅“可用的纸张材料”。 在沿着纸张输送方向的长度等于或大于487.8 mm的纸张上打印时，请参阅“设置/更改长条形纸张的纸张尺寸”。 如果纸张包装上有关于纸张添加面的说明，请按照这些说明进行操作。 将纸张添加到“长纸大容量侧纸仓 – A”时，将打印面向上装入纸张。 如果打印时出现问题，尝试翻转纸叠并将其重新装入。但是，不能翻转纹理纸、单面覆膜纸和已打印的纸张。请更换新纸张。 如果纸叠的高度过高，纸叠的边缘可能卷曲或起皱，且可能导致打印质量不佳。将纸叠分成几个部分，每个高度在20 mm或以下，然后单独装入。 |
设置/更改标准尺寸纸张的纸张尺寸
按照以下步骤，更改标准尺寸纸张（小于
487.8 mm）的纸张设置。
1.
在[参数选择]（“设置/注册”）的[纸张设置]中注册“长纸大容量侧纸仓 – A”的纸张尺寸。
有关如何注册“长纸大容量侧纸仓 – A”的纸张尺寸的详细信息，请参阅“注册供纸器的纸张尺寸和类型”。
2.
打开纸仓。
 | 1.按开启按钮。 |
2.打开纸仓。内部升降装置自动下降至纸张添加位置。 |
注释 |
取决于具体情况，纸仓开启可能需要一些时间。 仅在使用长条形纸张时，需要使用尺寸更改板的固定架。使用标准尺寸纸张时，取下固定架。另外，当所用的纸张宽度小于210 mm时，不能使用该固定架。 如果安装了尺寸更改板的固定架，取下固定架，然后将其安装到其指定位置（在纸仓的右侧）。  |
3.
滑动后限位挡板到不会干扰到纸张的位置。
按如图所示的手柄，滑动后限位挡板。
4.
取出所有装入的纸张。
注释 |
如果后限位挡板设置在长条形纸张位置，纸张尺寸开关灯亮起。在这种情况下，滑动后限位挡板到标准尺寸位置。 |
5.

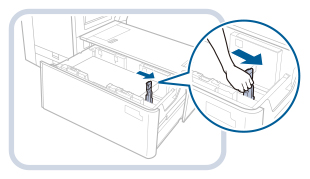

按如图所示的手柄，滑动尺寸更改板（外侧和内侧）到不会干扰纸张的位置。
6.
添加所需纸张，使其高度约为10 mm。
注意 |
添加纸张时，请小心不要被纸张边缘割破手。 |
须知 |
要添加长条形纸张（487.8 mm或更长），请先关闭纸仓以升高内部的升降装置，打开纸仓，然后添加纸张。如果在内部升降装置处于最低位置时添加纸张，则可能无法正确添加纸张，并可能发生卡纸。(请参阅“设置/更改长条形纸张的纸张尺寸”) 请勿在纸仓内的留空部分放置纸张或任何其他物体，否则可能导致本机发生故障或损坏。  |
7.
按如图所示的手柄，滑动左侧尺寸更改板（外侧和内侧），并调整至适合所用纸张的尺寸。
8.
滑动后限位挡板，并调整至适合所用纸张的尺寸。
须知 |
如果后限位挡板没有正确调整，则可能发生卡纸，图像质量可能下降，或者本机内部可能变脏。请确保在后限位挡板与纸仓上方和底部的纸张尺寸标记正确对齐的情况下添加纸张。 |
9.
将所有剩余纸张添加到纸仓中。
注释 |
如果纸叠的高度过高，纸叠的边缘可能卷曲或起皱，且可能导致打印质量不佳。将纸叠分成几个部分，每个高度在20 mm或以下，然后单独装入。 |
10.
将纸仓轻轻地推回本机，直到在关闭位置发出“咔哒”声。
内部升降装置自动升起，纸仓做好打印准备。
注意 |
关闭纸仓时，请小心不要夹住手指。 |
11.
更改介质片上的纸张尺寸并将其插入介质板。
 | 1.将介质片拉出介质板。 |
2.在介质片上粘贴纸张尺寸标签以符合新的纸张尺寸。 | |
3.将介质片插入介质板。 |
设置/更改长条形纸张的纸张尺寸
按照以下步骤，更改长条形纸张（487.8 mm或更长）的纸张设置。
1.
在[参数选择]（“设置/注册”）的[纸张设置]中注册“长纸大容量侧纸仓 – A”的纸张尺寸。
有关如何注册“长纸大容量侧纸仓 – A”的纸张尺寸的详细信息，请参阅“注册供纸器的纸张尺寸和类型”。
2.
打开纸仓。
 | 1.按开启按钮。 |
2.打开纸仓。内部升降装置自动下降至纸张添加位置。 |
注释 |
取决于具体情况，纸仓开启可能需要一些时间。 |
3.
滑动后限位挡板到不会干扰到长条形纸张的位置。
按如图所示的手柄，滑动后限位挡板。
4.
取出所有装入的纸张。
须知 |
取出所有纸张后，滑动后限位挡板到长条形纸张位置时，纸张尺寸开关灯闪烁或亮起。 |
注释 |
如果纸张尺寸开关灯闪烁，请继续执行步骤5。 如果纸张尺寸开关灯亮起，请继续执行步骤6。 |
5.
关闭纸仓。
须知 |
纸张尺寸开关灯开始闪烁。灯闪烁时，请勿打开纸仓。待完成准备工作后，纸张尺寸开关灯停止闪烁并保持亮着。现在可以将纸张添加到纸仓中。 |
6.
打开纸仓，然后添加长条形纸张，使其高度约为10 mm。
注意 |
添加纸张时，请小心不要被纸张边缘割破手。 |
7.
保持纸叠紧靠左壁，将左侧尺寸更改板（外侧）朝着纸张滑动。
注释 |

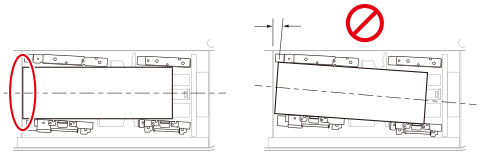

长条形纸张纸叠的边缘必须与左壁平行。  请勿将尺寸更改板调整地太紧，否则可能导致纸张被部分提起。 |
8.
推动纸叠紧靠左壁和左侧尺寸更改板（内侧）。
9.

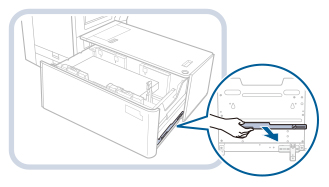

取下安装在纸仓左侧的尺寸更改板的固定架。
10.

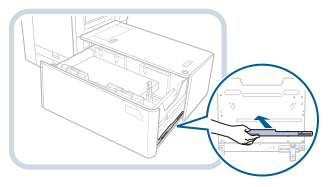

安装尺寸更改板的固定架。
 | 1.插入定位钉。 |
2.旋紧内侧的硬币槽螺钉。 |
注释 |
确保首先旋紧内侧的硬币槽螺钉。如果先旋紧外侧的硬币槽螺钉，尺寸更改板可能倾斜。 旋紧硬币槽螺钉。如果硬币槽螺钉倾斜或松动，可能影响打印精度。 |
11.
保持左侧尺寸更改板（外侧）紧靠长条形纸张纸叠，旋紧尺寸更改板固定架的外侧硬币槽螺钉。
注释 |

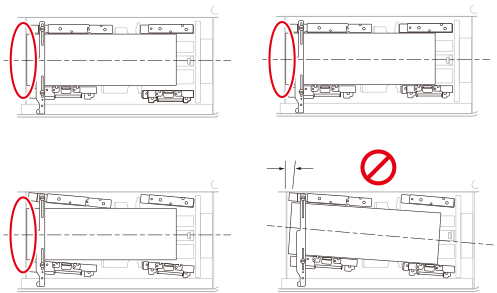

检查长条形纸张纸叠两端的左边缘碰到左壁。  |
12.
推动后限位挡板紧靠长条形纸张纸叠。
须知 |
如果后限位挡板没有正确调整，则可能发生卡纸，图像质量可能下降，或者本机内部可能变脏。请确保在后限位挡板与纸仓上方和底部的纸张尺寸标记正确对齐的情况下添加纸张。 |
13.
将右侧尺寸更改板（外侧）朝着纸张滑动。
注释 |
检查长条形纸张纸叠是否紧靠左壁。  滑动右侧尺寸更改板（外侧）时，注意纸张可能滑倒板下面。 |
14.
将所有剩余纸张添加到纸仓中。
注释 |
如果纸叠的高度过高，纸叠的边缘可能卷曲或起皱，且可能导致打印质量不佳。将纸叠分成几个部分，每个高度在20 mm或以下，然后单独装入。 |
15.
将纸仓轻轻地推回本机，直到在关闭位置发出“咔哒”声。
内部升降装置自动升起，纸仓做好打印准备。
注意 |
关闭纸仓时，请小心不要夹住手指。 |
16.
更改介质片上的纸张尺寸并将其插入介质板。
| 1.将介质片拉出介质板。 |
2.在介质片上粘贴纸张尺寸标签以符合新的纸张尺寸。 | |
3.将介质片插入介质板。 |
将纸张添加到“ 长纸大容量侧纸仓 – A”中
如果在“长纸大容量侧纸仓 – A”无纸时选择它，或在打印作业过程中“长纸大容量侧纸仓 – A”中的纸张用尽，则触摸面板显示屏幕上显示提示添加纸张的屏幕。
按照以下步骤将纸张添加到“长纸大容量侧纸仓 – A”中。
注意 |
添加纸张时，请小心不要被纸张边缘割破手。 |
须知 |
如果在使用“装订”模式打印时纸张用尽并且打印停止，请勿取出准备要装订的输出页。(添加纸张后，会恢复打印和装订。) |
注释 |
如果打印期间出现提示添加纸张的信息，则在添加正确的纸张后，自动执行剩余的打印作业。如果选择不同的供纸器，剩余的打印作业在按[确定]后开始执行。 |
1.
打开纸仓。
 | 1.按开启按钮。 |
2.打开纸仓。内部升降装置自动下降至纸张添加位置。 |
2.
准备要添加的纸张。
 | 打开一包纸，取出纸叠。 |
注释 |

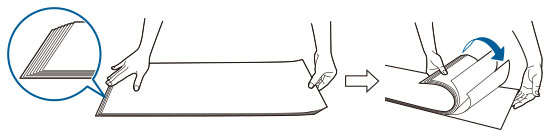

为获得高质量打印输出，请使用Canon推荐的纸张。 添加纸张前，务必将纸张呈扇形展开几次，并对齐边缘以便于送入。对于刚从新打开的纸包中取出的纸张，请务必进行扇形展开。 对于长条形纸张纸叠，抓住两端以形成一个斜角。然后，从一侧将纸张呈扇形展开，让空气进入纸叠。将纸叠调整对齐后，采用相同的方式从另一侧将纸张呈扇形展开。如果几张纸粘在一起，小心地将它们一张张地分开。  |
3.
将纸叠添加到纸仓中，保持其边缘紧靠左壁。
4.
将纸仓轻轻地推回本机，直到在关闭位置发出“咔哒”声。
内部升降装置自动升起，纸仓做好打印准备。
注意 |
关闭纸仓时，请小心不要夹住手指。 |
| ||
注释 |
将纸张添加到纸仓时，确保“ the 长纸大容量侧纸仓 – A”的纸张尺寸设置与正在添加的纸张尺寸相符。 将纸张添加到后限位挡板的辊下面。  如果纸叠的高度过高，纸叠的边缘可能卷曲或起皱，且可能导致打印质量不佳。将纸叠分成几个部分，每个高度在20 mm或以下，然后单独装入。 有关将标签纸添加到纸仓中的说明，请参阅“添加标签纸”。 一次可以添加约550张纸到“长纸大容量侧纸仓 – A”中。如果纸仓可以容纳更多的纸张，升降装置会再次下降。 有关添加透明胶片/透明薄膜的说明，请参阅“添加透明胶片/透明薄膜”。 如果纸张包装上有关于纸张添加面的说明，请按照这些说明进行操作。 将纸张添加到“长纸大容量侧纸仓 – A”时，将打印面向上装入纸张。 如果打印时出现问题，请尝试翻转纸叠并重新添加。 有关已有打印内容纸张(即上面已印有徽标或图案的纸张)的打印方向的详细信息，请参阅“原稿方向和纸张方向的关系”。 用原包装将剩余的纸张重新包好，存放在干燥且远离阳光直射的地方。 如果纸张用尽并且打印停止，请装入新纸叠。装入新纸叠后打印重新开始。  |
将信封添加到“长纸大容量侧纸仓 – A”中
本节介绍“长纸大容量侧纸仓 – A”的可用信封类型和添加限制，以及“信封输送器附件-G”的信封输送方向。
有关安装“信封输送器附件-G”到“长纸大容量侧纸仓 – A ”和添加信封的步骤的详细信息，请参阅“信封输送器附件-G”的使用说明手册。
须知 |
如果安装了尺寸更改板的固定架，则无法安装“信封输送器附件-G”。要安装“信封输送器附件-G”，事先拆下尺寸更改板的固定架。 |
可用的信封类型和添加限制
根据信封类型，添加限制有所不同。
信封类型 | 添加限制(高度) | 添加限制标记 |
Nagagata 3*1 | 160 mm*6 | - |
Yougatanaga 3*2 | 100 mm |  |
Kakugata 2*3*4 | ||
9" x 12"*4 | ||
6"×9" | ||
No. 10(COM10) | ||
ISO-C5 | ||
DL | ||
Monarch | 70 mm |  |
10" x 13"*5 | 45 mm | - |
*1 如果使用侧面开口的信封，确保信封叠的高度不超过100 mm。根源于添加限制标志，请参阅“”。
”。*2 根据制造商，某些类型的信封可能不需要安装“信封输送器附件-G”。
*3 如果使用侧面开口的信封，确保信封叠的高度不超过45 mm。添加限制未指示。
*4 添加信封需要安装“信封输送器附件-G”的“支撑托盘”。
*5 不需要安装“信封输送器附件-G”。
*6 如果使用Nagagata 3，确保信封叠的高度不超过160 mm。添加限制未指示。
须知 |
确保信封叠高度不超过添加限制标记。 |
信封输送方向
将信封添加到“长纸大容量侧纸仓 – A”中时，根据信封的类型和信封盖口是否折叠，正确的输送方向有所不同。请如下所示添加信封。
如果使用Nagagata 3或Kakugata 2：
 | |
*1 输送方向 *2 打印面向上 |
如果使用No.10(COM10)、ISO-C5、DL、Monarch或Yougatanaga 3：
 | |
*1 输送方向 *2 打印面向上 |
注释 |
将信封添加到“长纸大容量侧纸仓 – A”中时，将打印面朝上添加信封。用手按添加的信封，直至信封的表面与送纸口平齐。 |
