POD Deck Lite-C(선택 품목 제품)에 용지 적재
POD Deck Lite-C을 기기에 장착하면 인쇄 작업을 위한 용지 공급원 하나가 추가됩니다.
POD Deck Lite-C의 위치는 아래 그림에 표시되어 있습니다.
POD Deck Lite-C에 용지(80 g/m2)를 3,500매까지 적재할 수 있습니다.
주의 |
용지 데크 내부의 리프터는 자동으로 올라가고 내려갑니다. 용지를 적재할 때 손가락이 끼이지 않도록 유의하십시오. 부상을 입을 수 있습니다. |
중요 |
기기가 슬립 모드(터치 패널이 표시되지 않고  만 켜짐)인 경우, 급지 장치 유니트가 열리지 않을 수도 있습니다. 이런 경우, 를 눌러 기기를 다시 활성화시킨 후 급지 장치 유니트의 열림 버튼을 누르십시오.리프터를 들어올려야 하는 경우(예를 들어, 페이퍼 데크 안으로 물체를 떨어뜨렸을 때), 리프터를 50 mm 이상 또는 대각선으로 들어올리지 마십시오. 오작동이 발생하거나 기기에 손상을 줄 수 있습니다. 주전원이 켜진 경우 용지 데크 내부의 리프터를 들어올리지 마십시오. 기기 오작동 또는 손상이 발생할 수 있습니다. 물체를 떨어뜨렸을 때와 같이 리프터를 들어올려야 하는 경우 용지 데크를 연 상태에서 주전원을 끄십시오. 기기 종료와 관련한 설명은 "주전원 및 절전 키"를 참고하십시오.  |
참고 |
POD Deck Lite-C은 선택 품목 제품입니다. 적재할 수 있는 용지에 대한 내용은 "사용할 수 있는 용지"를 참고하십시오. |
POD Deck Lite-C에 용지 적재
용지가 들어 있지 않은 페이퍼 데크를 선택하거나 인쇄 작업 중에 페이퍼 데크에 용지가 떨어진 경우, 용지 적재를 요청하는 화면이 터치 패널 화면에 나타납니다.
아래 절차에 따라 페이퍼 데크에 용지를 넣으십시오.
 주의 |
용지를 취급할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오. |
중요 |
스테이플 모드에서 인쇄 시 용지가 부족하여 인쇄가 중단된 경우, 스테이플을 하여 출력될 용지를 제거하지 마십시오. 걸린 용지를 제거한 후에 인쇄 및 스테이플 작업을 다시 시작합니다. |
참고 |
인쇄 중에 용지를 적재하라는 메시지가 나타나는 경우, 적절한 용지를 적재한 후에 잔여 인쇄가 자동으로 수행됩니다. 다른 용지 공급원을 선택한 경우, [확인]을 누른 후 나머지가 인쇄됩니다. |
1.
페이퍼 데크 유니트를 엽니다.
2.
적재할 용지를 준비합니다.
참고 |
인쇄물의 품질을 높이려면 캐논에서 권장하는 용지를 사용하십시오. 용지를 적재하기 전에 급지가 원활하게 되도록 용지 사이로 여러 차례 바람을 불어넣은 후 가장자리를 정렬하십시오. |
3.
용지를 페이퍼 데크 왼쪽 벽에 대고 넣습니다.
4.
페이퍼 데크가 닫힘 위치에서 찰칵 소리가 날 때까지 페이퍼 데크를 기기 안으로 부드럽게 밀어 넣습니다.
내부 리프터가 자동으로 올라가고 페이퍼 데크가 급지하도록 준비합니다.
| 주의 |
페이퍼 데크 유니트를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상을 입을 수 있습니다. |
중요 |
다음과 같은 상황일 경우에 적재된 용지의 크기와 일치하게 만들려면 크기 변경 판을 조정합니다. ("POD Deck Lite-C에 대해 용지 크기 변경" 참고) 처음 페이퍼 데크에 용지를 적재할 경우 용지를 적재하다 용지 묶음의 모서리가 페이퍼 데크 내에서 말리거나 용지의 모서리와 크기 변경 판 사이에 틈이 생긴 이유는 적재된 용지와 크기 변경 판에 현재 설정된 값이 서로 일치하지 않기 때문입니다. 페이퍼 데크에 용지를 적재할 경우 후단 부분의 리테이너에 큰 충격을 가하지 마십시오. 그럴 경우 기기가 고장나거나 손상을 입을 수 있습니다.  POD Deck Lite-C에 다음 종류의 용지를 적재하지 마십시오. 그럴 경우 용지 걸림이 발생합니다. 심하게 말리거나 주름진 종이 얇은 스트로 용지 열 전사 프린터로 인쇄된 적 있는 용지 열 전사 프린터로 인쇄된 적 있는 용지의 반대면 말린 용지는 페이퍼 데크 유니트에 적재하기 전에 똑바로 펴야 합니다. POD Deck Lite-C에 이미 복사된 용지를 넣지 마십시오. 기기 오작동이나 손상이 발생할 수 있습니다. 앞면에 이미 무엇인가 인쇄되었던 용지의 이면에 복사하려면 (양면 복사의 두 번째 면) 항상 Stack Bypass-C을 이용하여 용지를 공급하십시오. 용지 옆의 페이퍼 데크 유닛 빈 부분에 용지를 넣거나 다른 물체를 넣지 마십시오. 기기 오작동이나 손상이 발생할 수 있습니다. 페이퍼 블로어가 POD Deck Lite-C 내부에 장착되어 있습니다. 종이 클립 또는 다른 이물질을 블로어 포트에 삽입하지 마십시오. 습도가 낮은 환경에서 POD Deck Lite-C에 용지를 넣으면 용지 걸림이 발생할 수 있습니다. 용지 걸림이 발생하면 터치 패널 화면의 지시에 따라 걸린 용지를 제거하십시오. 또한, 넣은 용지가 말리지 않도록 하십시오. ("POD Deck Lite-C(선택 품목 제품)" 참고) 말린 용지는 넣기 전에 반드시 똑바로 펴야 합니다. 제한 표시(  )를 초과하여 용지를 보급하거나 용지 카세트를 기기 안으로 완전히 밀어넣지 않은 경우에는 복사 또는 인쇄할 수 없습니다.용지 묶음의 높이는 반드시 적재 제한 표시( )를 넘지 않도록 하십시오.항상 급지 장치 유니트가 제자리에 있는지 확인하시기 바랍니다. 첫 번째 출력 용지가 출력 트레이에 부드럽게 출력될 수 없는 경우, 출력 용지보다 더 크거나 동일한 크기의 빈 용지를 출력 트레이에 미리 넣는 것이 좋습니다. |
참고 |
용지를 페이퍼 데크에 적재할 때 용지 크기 설정이 적재하는 용지 크기와 동일한 지 확인하십시오. 용지를 뒤쪽 가장자리 리테이너의 롤러 아래에 적재합니다.  각 단에 용지를 적재하는 경우 한 번에 약 550매가 적재됩니다. 페이퍼 데크 유니트에 더 많은 용지를 적재할 수 있는 경우, 리프터가 내려갑니다. 용지를 급지할 때 용지의 높이가 20 mm를 넘지 않도록 하십시오. 용지 높이가 20 mm를 넘으면 용지의 가장자리가 말리거나 구겨지고 인쇄 품질이 저하될 수 있습니다. 페이퍼 데크에 인덱스지를 보급하는 방법에 대한 자세한 내용은 "인덱스지 적재"를 참고하십시오. OHP 필름/투명 필름을 넣는 방법에 관한 사항은 "OHP 필름/투명 필름 적재"를 참고하십시오. 적재할 용지 면에 관하여 용지 포장과 관련된 지침이 있는 경우, 해당 지침에 따르십시오. 페이퍼 데크 유니트에 용지를 적재하는 경우, 위로 향하는 면이 인쇄되는 면입니다. 인쇄 품질이 나쁘거나 용지가 걸리는 문제가 있는 경우, 용지를 뒤집어 다시 보급하십시오. 사전 인쇄된 용지(로고나 패턴이 사전 인쇄된 용지)의 인쇄 방향의 자세한 내용은 "원고 방향과 용지 방향의 관계"를 참고하십시오. 남은 용지를 모두 원래의 상자에 다시 포장하고 직사광선을 피해 건조한 곳에 보관하십시오. 용지가 부족하여 인쇄가 중지된 경우 새 용지를 적재합니다. 새 용지가 적재된 후 인쇄가 다시 시작됩니다.  |
POD Deck Lite-C에 대해 용지 크기 변경
이 절에서는 POD Deck Lite-C의 용지 크기 변경 방법에 대해 설명합니다.
1.
[환경 설정](설정/등록)에서 [용지 설정]의 POD Deck Lite-C에 원하는 용지 크기를 등록합니다.
POD Deck Lite-C의 용지 크기를 등록하는 방법에 대한 자세한 내용은 "용지 공급원에 대한 용지 크기와 용지 종류 등록"을 참고하십시오.
2.
페이퍼 데크를 엽니다.
참고 |
열림 버튼을 눌러도 페이퍼 데크가 열릴 때까지 다소 시간이 걸릴 수 있습니다. |
3.

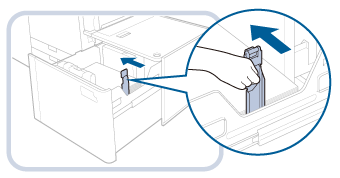

용지 뒤쪽 가장자리 리테이너를 세트할 용지에 닿지 않을 때까지 밀어 넣습니다.
그림에서 보이는 것 처럼 뒤쪽 가장자리 리테이너를 잡고 밀어 넣습니다.
4.
적재한 용지를 모두 제거합니다.
5.
다음과 같이 레버를 누릅니다. 레버를 누른 상태로 외부 크기 변경 판과 내부 크기 변경 판를 세트할 용지에 닿지 않을 때까지 밀어 넣습니다.
6.
원하는 용지를 약 10 mm 높이로 적재합니다.
| 주의 |
용지를 적재할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오. |
중요 |
B4보다 큰 용지를 적재하려면 먼저 페이퍼 데크를 닫고 내부 리프터를 들어올립니다. 그런 다음 페이퍼 데크를 열고 용지를 적재합니다. 내부 리프터가 가장 낮은 위치에 있을 때 B4보다 큰 용지를 적재하려는 경우, 용지가 제대로 적재되지 않거나 용지 걸림이 발생할 수 있습니다. 페이퍼 데크 빈 부분에 용지를 넣거나 다른 물체를 넣지 마십시오. 그렇게 하면 기기가 손상될 수 있습니다. |
7.
외부 크기 변경 판과 내부 크기 변경 판를 밀어서 원하는 용지 크기에 맞춥니다.
8.

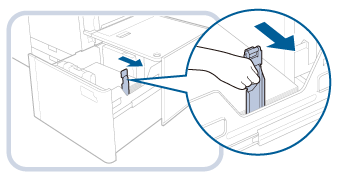

아래와 같이 뒤쪽 가장자리 리테이너를 밀어서 원하는 용지 크기에 맞춥니다.
중요 |

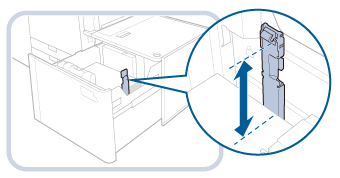

뒤쪽 가장자리 리테이너를 제대로 정렬하지 않으면 용지가 걸리거나 이미지 화질이 저하되거나 기기 내부가 더러워질 수 있습니다. 페이퍼 데크 상단과 하단에 있는 용지 크기 표시부에 뒤쪽 가장자리 리테이너를 맞춘 후 용지를 적재합니다. |
9.
남은 모든 용지를 페이퍼 데크에 적재합니다.
참고 |
용지를 급지할 때 용지의 높이가 20 mm를 넘지 않도록 하십시오. 용지 높이가 20 mm를 넘으면 용지의 가장자리가 말리거나 구겨지고 인쇄 품질이 저하될 수 있습니다. |
10.
페이퍼 데크가 닫힘 위치에서 찰칵 소리가 날 때까지 페이퍼 데크를 기기 안으로 부드럽게 밀어 넣습니다.
내부 리프터가 자동으로 올라가고 페이퍼 데크가 인쇄하도록 준비됩니다.
11.
미디어 시트 위의 용지 크기를 변경하고 미디어 판 안에 삽입하십시오.
| 주의 |
페이퍼 데크를 원래 위치로 되돌릴 때 손가락이 끼지 않도록 주의하십시오. 부상을 입을 수 있습니다. |
중요 |
용지 데크에 용지를 넣을 때 뒤쪽 가장자리 리테이너에 강한 충격을 가하지 마십시오. 오작동이 발생하거나 기기에 손상을 줄 수 있습니다. 외부 크기 변경 판, 내부 크기 변경 판 및 뒤쪽 가장자리 리테이너를 올바르게 조정하여 용지가 걸리거나 지저분하게 인쇄되거나 기기 내부가 지저분해지지 않도록 하십시오. 말린 용지는 페이퍼 데크에 적재하기 전에 똑바로 펴야 합니다. 제한 표시( )를 초과하여 용지를 보급하거나 페이퍼 데크를 기기 안으로 완전히 밀어넣지 않은 경우에는 복사 또는 인쇄할 수 없습니다.용지 높이가 제한 표시( )를 넘지 않도록 하세요.항상 페이퍼 데크가 제자리에 있는지 확인하시기 바랍니다. 페이퍼 데크 유닛 빈 부분에 용지를 넣거나 다른 물체를 넣지 마십시오. 기기 오작동이나 손상이 발생할 수 있습니다. |
참고 |
적재할 용지 면에 관하여 용지 포장과 관련된 지침이 있는 경우, 해당 지침에 따르십시오. POD Deck Lite-C에 용지를 적재하는 경우, 위로 향하는 면이 인쇄되는 면입니다. 인쇄 품질이 나쁘거나 용지가 걸리는 문제가 있는 경우, 용지를 뒤집어 다시 적재하십시오. 그러나 엠보스지, 단면 코팅지 및 인쇄된 용지는 뒤집어서 사용할 수 없습니다. 새 용지로 교체하십시오. 용지를 급지할 때 용지의 높이가 20 mm를 넘지 않도록 하십시오. 용지 높이가 20 mm를 넘으면 용지의 가장자리가 말리거나 구겨지고 인쇄 품질이 저하될 수 있습니다. |
POD Deck Lite-C에 봉투 적재
POD Deck Lite-C에 봉투를 적재하는 방법에 관한 자세한 내용은 Envelope Feeder Attachment-G의 사용 설명서를 참고하십시오.
사용 가능한 봉투 종류 및 적재 제한
봉투 종류에 따라 적재 제한이 달라집니다.
봉투 종류 | 적재 제한(높이) | 적재 제한 표시 |
Nagagata 3*1 | 160 mm*4 | - |
Yougatanaga 3*2 | 100 mm |  |
Kakugata 2*3*5 | ||
9" x 12"*5 | ||
6" x 9" | ||
No. 10(COM10) | ||
ISO-C5 | ||
DL | ||
Monarch | 70 mm |  |
10" x 13"*6 | 45 mm | - |
*1 사이드 심 봉투를 사용하고 있다면 봉투 적재 높이가 100 mm를 넘지 않도록 하십시오. 적재 제한은 로 표시되어 있습니다.
로 표시되어 있습니다.*2 제조업체에 따라 특정한 종류의 봉투의 경우에는 Envelope Feeder Attachment-G이 필요할 수도 있습니다.
*3 사이드 심 봉투를 사용하고 있다면 봉투 적재 높이가 45 mm를 넘지 않도록 하십시오. 적재 제한은 표시되어 있지 않습니다.
*4 Nagagata 3를 사용하고 있다면 봉투 적재 높이가 160 mm를 넘지 않도록 하십시오. 적재 제한은 표시되어 있지 않습니다.
*5 봉투를 넣으려면 Envelope Feeder Attachment-G의 지지 트레이가 필요합니다.
*6 Envelope Feeder Attachment-G은 필요하지 않습니다.
중요 |
봉투 적재 높이가 적재 제한 표시를 넘지 않도록 하십시오. |
봉투 급지 방향
POD Deck Lite-C에 봉투를 넣을 때 봉투 종류와 봉투 덮개가 접혔는지 여부에 따라 적절한 급지 방향이 달라질 수 있습니다.
Nagagata 3 또는 Kakugata 2를 사용하는 경우:
*1 급지 방향
*2 인쇄 면 위
No. 10(COM10), ISO-C5, DL, Monarch 또는 Yougatanaga 3을 사용하는 경우:
*1 급지 방향
*2 인쇄 면 위
참고 |
POD Deck Lite-C에 봉투를 적재하는 경우, 위로 향하는 면이 인쇄되는 면입니다. 급지 슬롯으로 봉투 표면이 평평해질 때까지 손으로 적재한 봉투를 누르십시오. |
