POD Deck Lite XL-A(옵션)에 용지 적재
POD Deck Lite XL-A이 장착된 경우 기본적으로 기기에 사전 설치된 용지 카세트에 추가하여 용지 공급원 1개가 추가됩니다.
POD Deck Lite XL-A의 위치는 아래 그림에 표시되어 있습니다.
POD Deck Lite XL-A은 최대 3,500매의 일반 용지(80 g/m2) 또는 1,000매의 긴 용지(80 g/m2)를 적재할 수 있습니다.
주의 |
용지 데크 내부의 리프터는 자동으로 올라가고 내려갑니다. 용지를 적재할 때 손가락이 끼이지 않도록 유의하십시오. 부상을 입을 수 있습니다. |
중요 |
기기가 슬립 모드(터치 패널이 표시되지 않고  (절전 모드)만 켜짐)인 경우, 용지 데크가 열리지 않을 수도 있습니다. 이런 경우, 조작 패널의 (절전 모드)를 눌러 기기를 다시 활성화시킨 다음, 용지 데크의 열기 버튼을 누르십시오.리프터를 들어올려야 하는 경우(예를 들어, POD Deck Lite XL-A 안으로 물체를 떨어뜨렸을 때), 리프터를 50 mm 이상 또는 대각선으로 들어올리지 마십시오. 오작동이 발생하거나 기기에 손상을 줄 수 있습니다. 주전원이 켜진 경우 용지 데크 내부의 리프터를 들어올리지 마십시오. 기기 오작동 또는 손상이 발생할 수 있습니다. 물체를 떨어뜨렸을 때와 같이 리프터를 들어올려야 하는 경우 용지 데크를 연 상태에서 주전원을 끄십시오. 기기 종료와 관련한 설명은 「주전원 및 절전 키」를 참고하십시오.  페이퍼 데크에 용지를 적재할 경우 후단 부분의 리테이너에 큰 충격을 가하지 마십시오. 그럴 경우 기기가 고장나거나 손상을 입을 수 있습니다.  크기 변경 플레이트(내부 및 외부) 및 뒤쪽 가장자리 리테이너를 올바르게 조정하여 용지가 걸리거나 지저분하게 인쇄되거나 기기 내부가 지저분해지지 않도록 하십시오. 말린 종이는 똑바로 편 후 용지 데크로 적재되어야 합니다. 적재 제한 표시(  )를 초과하여 용지를 적재한 경우 혹은 용지 데크를 완전히 기기 끝까지 누르지 않은 경우에는 복사 또는 인쇄할 수 없습니다.용지 묶음의 높이가 제한 표시( )를 넘지 않았는지 확인하십시오.페이퍼 데크가 항상 제자리에 있는지 확인하십시오. 용지 데크 측면의 비어 있는 부분에 용지를 넣거나 다른 물체를 넣지 마십시오. 기기 오작동이나 손상이 발생할 수 있습니다. |
참고 |
POD Deck Lite XL-A은 선택 품목 제품입니다. 사용 할 수 있는 용지에 대한 자세한 내용은 「사용할 수 있는 용지」를 참고하십시오. 급지 방향의 길이가 487.8 mm 이상인 용지에 인쇄하는 경우 「긴 용지에 대한 용지 크기 설정/변경」을 참고하십시오. 적재할 용지 면에 관하여 용지 포장과 관련된 지침이 있는 경우, 해당 지침에 따르십시오. 용지를 POD Deck Lite XL-A에 적재하는 경우 인쇄물의 인쇄면이 위쪽을 향하도록 적재하십시오. 인쇄와 관련하여 문제가 발생하는 경우, 용지를 뒤집어 다시 적재하십시오. 그러나 엠보스지, 단면 코팅지 및 인쇄된 용지는 뒤집어서 사용할 수 없습니다. 새 용지로 교체하십시오. 용지 묶음의 높이가 너무 높은 경우 용지 묶음의 가장자리가 말리거나 주름지고 인쇄 품질이 좋지 않을 수 있습니다. 용지 묶음의 높이를 여러 세트(각 20 mm 이하의 높이)로 나누고 개별적으로 적재하십시오. |
표준 크기 용지에 대한 용지 크기 설정/변경
아래 절차에 따라 표준 크기 용지(
487.8 mm 미만)에 대한 용지 설정을 변경하십시오.
1
[환경 설정](설정/등록)에서 [용지 설정]의 POD Deck Lite XL-A에 용지 크기를 등록합니다.
POD Deck Lite XL-A의 용지 크기 등록 방법에 관한 자세한 내용은 「용지 공급원에 대한 용지 크기와 용지 종류 등록」을 참고하십시오.
2
페이퍼 데크를 엽니다.
 | 1열림 버튼을 누릅니다. |
2페이퍼 데크를 엽니다.내부 리프터가 자동으로 용지 적재 위치로 내려갑니다. |
참고 |

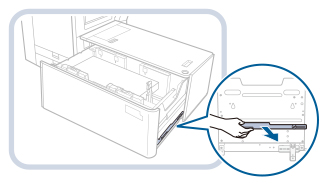

페이퍼 데크가 열리려면 조건에 따라 시간이 잠시 걸릴 수 있습니다. 크기 변경 플레이트의 고정 브래킷은 긴 용지를 사용하는 경우에만 필요합니다. 표준 크기 용지를 사용하는 경우에는 제거하십시오. 또한, 사용 중인 용지의 너비가 210 mm 미만인 경우에도 사용할 수 없습니다. 크기 변경 플레이트의 고정 브래킷이 장착된 경우 제거한 후 지정된 위치(용지 데크의 오른쪽)에 장착하십시오.  |
3
용지를 방해하지 않는 위치로 뒤쪽 가장자리 리테이너를 밉니다.
그림과 같이 레버를 눌러 뒤쪽 가장자리 리테이너를 밉니다.
4
적재된 용지를 모두 제거합니다.
참고 |
뒤쪽 가장자리 리테이너가 긴 용지 위치에 설정된 경우 용지 크기 스위치 램프가 켜집니다. 이러한 경우 뒤쪽 가장자리 리테이너를 표준 크기 위치로 미십시오. |
5
그림과 같이 레버를 눌러 용지를 방해하지 않는 위치로 크기 변경 플레이트(내부 및 외부)를 밉니다.
6
원하는 용지를 약 10 mm 높이로 적재합니다.
주의 |
용지를 적재할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오. |
중요 |
긴 용지(487.8 mm 이상)를 적재하려면 먼저 용지 데크를 닫고 내부 리프터를 들어올립니다. 그런 다음 용지 데크를 열고 용지를 적재합니다. 내부 리프터가 가장 낮은 위치에 있을 때 용지를 적재하려는 경우, 용지가 제대로 적재되지 않거나 용지 걸림이 발생할 수 있습니다. （→긴 용지에 대한 용지 크기 설정/변경） 용지 데크의 비어 있는 부분에 용지를 넣거나 다른 물체를 넣지 마십시오. 기기 오작동이나 손상이 발생할 수 있습니다.  |
7
그림과 같이 레버를 눌러 왼쪽 크기 변경 플레이트(외부 및 내부)를 민 후 사용 중인 용지 크기로 조정합니다.
8
뒤쪽 가장자리 리테이너를 밀어 사용 중인 용지 크기로 조정합니다.
중요 |
뒤쪽 가장자리 리테이너를 제대로 조정하지 않으면 용지가 걸리거나 이미지 화질이 저하되거나 기기 내부가 더러워질 수 있습니다. 용지 데크 상단과 하단에 있는 용지 크기 표시부에 뒤쪽 가장자리 리테이너를 맞춘 후 용지를 적재합니다. |
9
남은 모든 용지를 페이퍼 데크에 적재합니다.
참고 |
용지 묶음의 높이가 너무 높은 경우 용지 묶음의 가장자리가 말리거나 주름지고 인쇄 품질이 좋지 않을 수 있습니다. 용지 묶음의 높이를 여러 세트(각 20 mm 이하의 높이)로 나누고 개별적으로 적재하십시오. |
10
페이퍼 데크가 닫힘 위치에서 찰칵 소리가 날 때까지 페이퍼 데크를 기기 안으로 부드럽게 밀어 넣습니다.
내부 리프터가 자동으로 올라가고 페이퍼 데크가 인쇄하도록 준비됩니다.
주의 |
페이퍼 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오. |
11
미디어 시트 위의 용지 크기를 변경하고 미디어 판 안에 삽입하십시오.
 | 1미디어 판에서 미디어 시트를 잡아 당기십시오. |
2새 용지 크기에 맞는 용지 크기 라벨을 미디어 시트에 붙이십시오. | |
3미디어 시트를 미디어 판에 삽입하십시오. |
긴 용지에 대한 용지 크기 설정/변경
아래 절차에 따라 긴 용지(487.8 mm 이상)에 대한 용지 설정을 변경하십시오.
1
[환경 설정](설정/등록)에서 [용지 설정]의 POD Deck Lite XL-A에 용지 크기를 등록합니다.
POD Deck Lite XL-A의 용지 크기 등록 방법에 관한 자세한 내용은 「용지 공급원에 대한 용지 크기와 용지 종류 등록」을 참고하십시오.
2
페이퍼 데크를 엽니다.
 | 1열림 버튼을 누릅니다. |
2페이퍼 데크를 엽니다.내부 리프터가 자동으로 용지 적재 위치로 내려갑니다. |
참고 |
페이퍼 데크가 열리려면 조건에 따라 시간이 잠시 걸릴 수 있습니다. |
3
긴 용지를 방해하지 않는 위치로 뒤쪽 가장자리 리테이너를 밉니다.
그림과 같이 레버를 눌러 뒤쪽 가장자리 리테이너를 밉니다.
4
적재된 용지를 모두 제거합니다.
중요 |
모든 용지를 제거한 후 긴 용지 위치로 뒤쪽 가장자리 리테이너를 미는 경우 용지 크기 스위치 램프가 깜빡이거나 켜집니다. |
참고 |
용지 크기 스위치 램프가 깜빡이면 5단계로 이동합니다. 용지 크기 스위치 램프가 켜지면 6단계로 이동합니다. |
5
페이퍼 데크를 닫습니다.
중요 |
용지 크기 스위치 램프가 깜빡이기 시작합니다. 램프가 깜빡이는 동안에는 용지 데크를 열지 마십시오. 준비가 완료되면 용지 크기 스위치 램프가 깜빡임을 멈추고 계속 켜집니다. 이제 용지를 용지 데크로 적재할 수 있습니다. |
6
용지 데크를 연 후 긴 용지를 약 10 mm 높이로 적재합니다.
주의 |
용지를 적재할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오. |
7

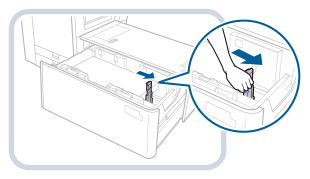

왼쪽 벽으로 용지 묶음을 누른 상태로 유지하고 왼쪽 크기 변경 플레이트(외부)를 용지쪽으로 밉니다.
참고 |

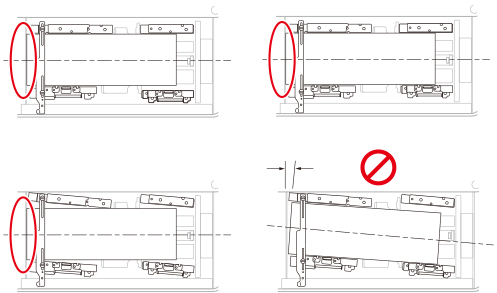

긴 용지 묶음의 가장자리는 왼쪽 벽과 평행해야 합니다.  용지가 부분적으로 들릴 수 있으므로 크기 변경 플레이트를 너무 세게 조정하지 마십시오. |
8
용지 묶음이 왼쪽 벽 및 왼쪽 크기 조정 플레이트(내부)와 수평으로 이루도록 밉니다.
9

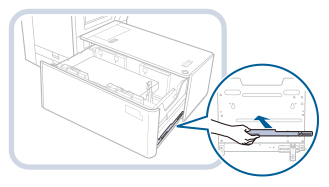

크기 변경 플레이트의 고정 브래킷을 용지 데크의 오른쪽에 장착합니다.
10
크기 변경 플레이트의 고정 브래킷을 장착합니다.
 | 1포지셔닝 핀을 삽입합니다. |
2내부의 코인 나사를 조입니다. |
참고 |
내부의 코인 나사를 먼저 조여야 합니다. 외부의 코인 나사를 먼저 조이면 크기 변경 플레이트가 기울어질 수 있습니다. 코인 나사를 단단히 조이십시오. 코인 나사가 기울어지거나 헐거우면 인쇄 정밀도에 영향을 줄 수 있습니다. |
11
긴 용지 묶음으로 왼쪽 크기 변경 플레이트(외부)를 누른 상태로 유지하고 크기 변경 플레이트의 고정 브래킷 외부 코인 나사를 조입니다.
참고 |

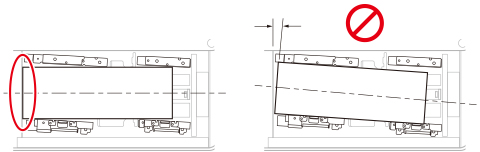

긴 용지 묶음 왼쪽 가장자리의 양 끝이 왼쪽 벽과 접촉하는지 확인하십시오.  |
12
뒤쪽 가장자리 리테이너를 긴 용지 묶음으로 밉니다.
중요 |
뒤쪽 가장자리 리테이너를 제대로 조정하지 않으면 용지가 걸리거나 이미지 화질이 저하되거나 기기 내부가 더러워질 수 있습니다. 용지 데크 상단과 하단에 있는 용지 크기 표시부에 뒤쪽 가장자리 리테이너를 맞춘 후 용지를 적재합니다. |
13
오른쪽 크기 변경 플레이트(외부)를 용지쪽으로 밉니다.
참고 |
긴 용지 묶음이 왼쪽 벽과 수평을 이루는지 확인하십시오.  오른쪽 크기 변경 플레이트(외부)를 밀 때 플레이트 아래로 용지가 미끄러질 수 있으므로 유의하십시오. |
14
남은 모든 용지를 페이퍼 데크에 적재합니다.
참고 |
용지 묶음의 높이가 너무 높은 경우 용지 묶음의 가장자리가 말리거나 주름지고 인쇄 품질이 좋지 않을 수 있습니다. 용지 묶음의 높이를 여러 세트(각 20 mm 이하의 높이)로 나누고 개별적으로 적재하십시오. |
15
페이퍼 데크가 닫힘 위치에서 찰칵 소리가 날 때까지 페이퍼 데크를 기기 안으로 부드럽게 밀어 넣습니다.
내부 리프터가 자동으로 올라가고 페이퍼 데크가 인쇄하도록 준비됩니다.
주의 |
페이퍼 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오. |
16
미디어 시트 위의 용지 크기를 변경하고 미디어 판 안에 삽입하십시오.
| 1미디어 판에서 미디어 시트를 잡아 당기십시오. |
2새 용지 크기에 맞는 용지 크기 라벨을 미디어 시트에 붙이십시오. | |
3미디어 시트를 미디어 판에 삽입하십시오. |
POD Deck Lite XL-A에 용지 적재
용지가 들어 있지 않은 POD Deck Lite XL-A을 선택하거나 인쇄 작업 중에 POD Deck Lite XL-A에 용지가 떨어진 경우, 용지 적재를 요청하는 화면이 터치 패널 화면에 나타납니다.
아래 절차에 따라 POD Deck Lite XL-A에 용지를 적재합니다.
주의 |
용지를 적재할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오. |
중요 |
스테이플 모드에서 인쇄 시 용지가 부족하여 인쇄가 중단된 경우, 스테이플하여 출력될 용지를 제거하지 마십시오. (용지를 적재한 후에 인쇄 및 스테이플 작업을 다시 시작합니다.) |
참고 |
인쇄 중에 용지를 적재하라는 메시지가 나타나는 경우, 적절한 용지를 적재한 후에 잔여 인쇄가 자동으로 수행됩니다. 다른 용지 공급원을 선택한 경우, [확인]을 누른 후 나머지가 인쇄됩니다. |
1
페이퍼 데크를 엽니다.
 | 1열림 버튼을 누릅니다. |
2페이퍼 데크를 엽니다.내부 리프터가 자동으로 용지 적재 위치로 내려갑니다. |
2
적재할 용지를 준비합니다.
 | 용지의 포장을 풀고 용지 묶음을 꺼냅니다. |
참고 |

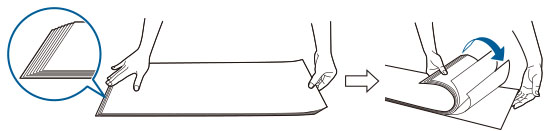

인쇄물의 품질을 높이려면 캐논에서 권장하는 용지를 사용하십시오. 용지를 적재하기 전, 원활한 급지를 위해 용지 사이로 여러 차례 바람을 불어넣은 후 가장자리를 정렬하십시오. 포장에서 새로 꺼낸 용지에 묶음 단위로 바람을 불어넣어야 합니다. 긴 용지 묶음의 경우 양쪽 끝을 잡아 비스듬하게 기울이십시오. 그리고 용지 한쪽에 바람을 불어넣습니다. 용지 묶음을 정렬한 후 동일한 방법으로 반대쪽에 바람을 불어넣으십시오. 용지 여러 장이 묶인 경우 하나씩 유의하여 분리하십시오.  |
3
페이퍼 데크에 용지를 적재하여 가장자리가 왼쪽 벽과 수평을 유지하도록 합니다.
4
페이퍼 데크가 닫힘 위치에서 찰칵 소리가 날 때까지 페이퍼 데크를 기기 안으로 부드럽게 밀어 넣습니다.
내부 리프터가 자동으로 올라가고 페이퍼 데크가 인쇄하도록 준비됩니다.
주의 |
페이퍼 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오. |
| ||
참고 |
용지 데크에 용지를 적재할 때 POD Deck Lite XL-A의 용지 크기 설정이 적재 중인 용지의 크기와 일치하는지 확인하십시오. 후단 리테이너의 롤러 아래에 용지를 적재하십시오.  용지 묶음의 높이가 너무 높은 경우 용지 묶음의 가장자리가 말리거나 주름지고 인쇄 품질이 좋지 않을 수 있습니다. 용지 묶음의 높이를 여러 세트(각 20 mm 이하의 높이)로 나누고 개별적으로 적재하십시오. 페이퍼 데크에 인덱스 지 적재 방법에 대한 내용은 「인덱스지 적재」를 참고하십시오. 한 번에 약 550매의 용지를 POD Deck Lite XL-A에 적재할 수 있습니다. 이를 초과하여 용지가 적재된 경우 리프터가 다시 내려갑니다. OHP 필름/투명 필름 적재 방법에 대한 내용은 「OHP 필름/투명 필름 적재」를 참고하십시오. 적재할 용지 면에 관하여 용지 포장과 관련된 지침이 있는 경우, 해당 지침에 따르십시오. 용지를 POD Deck Lite XL-A에 적재하는 경우 인쇄물의 인쇄면이 위쪽을 향하도록 적재하십시오. 인쇄 관련 문제가 발생하는 경우 용지 묶음을 뒤집은 후 다시 적재하십시오. 이면지(로고 또는 패턴이 이미 인쇄된 용지)의 인쇄 방향에 대한 더 자세한 내용은 「원고 방향과 용지 방향의 관계」를 참고하십시오. 남은 용지를 모두 원래의 상자에 다시 포장하고 직사광선을 피해 건조한 곳에 보관하십시오. 용지가 모두 소모되어 인쇄 작업이 중단된 경우 새로운 용지 묶음을 적재하십시오. 새로운 용지 묶음이 적재된 후 인쇄 작업이 재시작됩니다.  |
POD Deck Lite XL-A에 봉투 적재
이 절에서는 POD Deck Lite XL-A에서 사용할 수 있는 봉투 종류 및 적재 한계 및 Envelope Feeder Attachment-G에서의 봉투 급지 방향에 관해 설명합니다.
Envelope Feeder Attachment-G을 POD Deck Lite XL-A에 장착하고 봉투를 적재하는 절차에 관한 자세한 내용은 Envelope Feeder Attachment-G의 설명을 참고하십시오.
중요 |
크기 변경 플레이트에 고정 브래킷이 장착된 경우 Envelope Feeder Attachment-G을 장착할 수 없습니다. Envelope Feeder Attachment-G을 장착하려면 크기 변경 플레이트의 고정 브래킷을 미리 제거하십시오. |
사용 가능한 봉투 종류 및 적재 제한
봉투 종류에 따라 적재 제한이 달라집니다.
봉투 종류 | 적재 제한(높이) | 적재 제한 표시 |
Nagagata 3*1 | 160 mm*6 | - |
Yougatanaga 3*2 | 100 mm |  |
Kakugata 2*3*4 | ||
9" x 12"*4 | ||
6" x 9" | ||
No. 10(COM10) | ||
ISO-C5 | ||
DL | ||
Monarch | 70 mm |  |
10" x 13"*5 | 45 mm | - |
*1 사이드 심 봉투를 사용하는 경우 봉투 묶음의 높이가 100 mm를 초과하지 않도록 하십시오. 적재 제한 표시와 관련해서는 "”을 참고하십시오.
”을 참고하십시오.*2 제조업체에 따라 일부 봉투 종류의 경우에는 Envelope Feeder Attachment-G이 필요할 수도 있습니다.
*3 사이드 심 봉투를 사용하는 경우 봉투 묶음의 적재 높이가 45 mm를 초과하지 않도록 하십시오. 적재 제한은 표시되어 있지 않습니다.
*4 봉투를 적재하려면 Envelope Feeder Attachment-G의 지지 트레이가 필요합니다.
*5 Envelope Feeder Attachment-G은 필요하지 않습니다.
*6 Nagagata 3를 사용하는 경우 봉투 묶음의 적재 높이가 160 mm를 초과하지 않도록 하십시오. 적재 제한은 표시되어 있지 않습니다.
중요 |
봉투 적재 높이가 적재 제한 표시를 넘지 않도록 하십시오. |
봉투 급지 방향
POD Deck Lite XL-A에 봉투를 넣을 때 봉투 종류와 봉투 덮개가 접혔는지 여부에 따라 적절한 급지 방향이 달라질 수 있습니다. 아래와 같이 붕투를 적재하십시오.
Nagagata 3 또는 Kakugata 2를 사용하는 경우:
 | |
*1 급지 방향 *2 인쇄 면 위 |
No. 10(COM10), ISO-C5, DL, Monarch 또는 Yougatanaga 3을 사용하는 경우:
 | |
*1 급지 방향 *2 인쇄 면 위 |
참고 |
POD Deck Lite XL-A에 봉투를 적재하는 경우, 인쇄면이 위를 향하도록 적재하십시오. 급지 슬롯으로 봉투 표면이 평평해질 때까지 손으로 적재한 봉투를 누르십시오. |
