뒤틀림(부등변 사각형) 교정

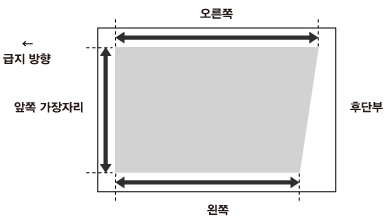

이 설정은 이미지가 부등변 사각형처럼 인쇄될 때 인쇄 영역의 우측과 좌측 길이를 같도록 만들어 이미지 형태를 교정할 수 있도록 합니다.

참고
또한, 가이드 시트의 이미지 위치도 조정할 수 있습니다. ("가이드 시트를 이용한 이미지 위치 조정" 참고)

를 누릅니다.

[환경 설정] → [용지 설정] → [용지종류의 관리설정]을 누릅니다.

목록에서 편집할 용지 종류를 선택하고 → [상세/편집]을 누릅니다.

<화상위치 조정>의 [변경]을 누릅니다.

[스캐너를 사용안함]을 누릅니다.

[상세보정] → [사다리꼴 보정]을 누릅니다.

참고
긴 시트에서 이미지 위치를 조정하려면 긴 시트 테스트 페이지를 인쇄하십시오. <사다리꼴 보정>하에 [테스트 페이지 출력]을 통해 인쇄된 테스트 페이지 보다 효율적으로 조정할 수 있습니다.(긴 시트 테스트 페이지는 온라인 설명서 사이트에서 사용 가능합니다.)

[테스트 페이지 출력]을 누릅니다.

인쇄할 테스트 페이지 수를 입력하고 → [다음화면]을 누릅니다.

참고
이미지 위치가 매우 다를 경우 여러 장의 테스트 페이지를 인쇄하고 측정한 길이의 평균을 사용하여 교정의 정확도를 개선할 수도 있습니다.

사용자가 설정한 크기의 용지가 들어 있는 용지 공급원을 선택하고 → [인쇄 시작]을 누릅니다.

테스트 페이지가 인쇄됩니다.

테스트 페이지 위의 'b'와 'h' 마크의 길이를 측정합니다.

'b' 마크가 우측에 인쇄되고 'h' 마크가 급지 방향의 좌측에 인쇄됩니다.

표준 크기	긴 용지

예: 'b' = 360.0 mm, 'h' = 355.5 mm

<사다리꼴 보정> 화면으로 돌아간 후 → 앞 부분과 뒷 부분에 대해 [b] 및 [h]의 측정 길이를 입력합니다.

다음의 두 숫자값과 "c = 250.0"을 사용하면 장치가 인쇄 영역의 이미지 뒤틀림을 교정하기 위해 길이를 조정합니다.

[b]:	테스트 페이지에 ‘b’ 마크의 측정 길이를 입력합니다(긴 용지의 경우: 용지의 말단 가장자리에서 가장 가까운 ‘b’ 마크의 측정 길이).
[h]:	테스트 페이지에 ‘h’ 마크의 측정 길이를 입력합니다(긴 용지의 경우: 용지의 말단 가장자리에서 가장 가까운 ‘h’ 마크의 측정 길이).

예를 따라 [b]에 360.0를 입력하고 [h]에 355.5를 입력합니다.

'b'와 'h'의 차이(0.5 mm)가 교정됩니다.

[확인]을 누릅니다.

테스트 페이지를 다시 인쇄하고 필요에 따라 이미지 위치를 확인합니다. 추가적인 조정이 필요하면 위의 단계를 반복합니다.

출력 용지에서 이미지 위치를 확인합니다.

예: 'c' = 200.0 mm, 'b' = 300.0 mm, 'h' = 299.5 mm

출력 용지의 다음 길이를 측정하여 측정 길이를 입력합니다.

다음의 세 숫자값을 사용하면서 장치가 조정하여 뒤틀린 인쇄 영역이 교정될 수도 있습니다.

[c]:	인쇄 영역의 좌측 앞 부분 가장자리에서 인쇄 영역의 우측 앞 부분 가장자리까지의 측정 길이를 입력합니다.
[b]:	인쇄 영역의 우측 앞 부분 가장자리에서 인쇄 영역의 우측 뒷 부분까지의 측정 길이를 입력합니다.
[h]:	인쇄 영역의 좌측 앞 부분 가장자리에서 인쇄 영역의 좌측 뒷 부분까지의 측정 길이를 입력합니다.

예를 따라, [c]에 200.0을 입력하고, [b]에 300.0을 입력하며, [h]에 299.5를 입력합니다.

'b'와 'h'의 차이(0.5 mm)가 교정됩니다.

[확인]을 누릅니다.

테스트 페이지를 다시 인쇄하고 필요에 따라 이미지 위치를 확인합니다. 추가적인 조정이 필요하면 위의 단계를 반복합니다.

[확인] → [확인]을 누릅니다.

참고
누적 값을 복원하려면 [초기화 설정]을 누릅니다.
