Tetapan Rangkaian Lain

Konfigurasikan item berikut menurut persekitaran rangkaian anda.

Mengkonfigurasi Mod FTP PASV

PASV ialah mod komunikasi FTP yang digunakan untuk pemindahan fail. Untuk menyambung ke pelayan FTP menerusi tembok api, anda mesti menggunakan mod PASV. Semak dahulu bahawa mod PASV ditetapkan pada pelayan FTP.


Sama ada mod PASV digunakan untuk FTP bergantung pada persekitaran rangkaian anda dan tetapan pada pelayan FTP di mana data sedang dihantar. Untuk maklumat lanjut, hubungi Pentadbir Rangkaian anda.

<Menu>

<Aktif>

<OK>

Mulakan semula mesin.

Mengkonfigurasi SNTP

Simple Network Time Protocol (SNTP) membolehkan anda melaras jam sistem menggunakan pelayan masa pada rangkaian. Jika SNTP digunakan, pelayan masa disemak pada selang masa tertentu; oleh itu, masa yang betul sentiasa boleh dikekalkan. Masa dilaraskan berdasarkan Waktu Sejagat Diselaras (UTC), jadi tentukan tetapan zon waktu sebelum mengkonfigurasi SNTP (Menetapkan Tarikh/Masa). Tetapan SNTP boleh ditentukan melalui Remote UI.


SNTP mesin menyokong kedua-dua pelayan NTP (versi 3) dan SNTP (versi 3 dan 4). Untuk maklumat lebih lanjut mengenai operasi asas yang akan dilaksanakan apabila menetapkan mesin dari Remote UI, lihat Menetapkan Pilihan Menu daripada UI Kawalan Jauh.

Mula dengan Remote UI dan log masuk ke Mod Pengurus Sistem. Memulakan UI Kawalan Jauh

Klik [Settings/Registration] (Tetapan/Pendaftaran) pada halaman Portal. Tetapan UI Kawalan Jauh

Pilih [Network Settings] (Tetapan Rangkaian)

[SNTP Settings] (Tetapan SNTP).

Klik [Edit] (Edit).

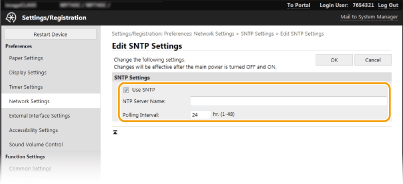

Pilih kotak semak [Use SNTP] (Guna SNTP) dan tentukan tetapan yang diperlukan.

[Use SNTP] (Guna SNTP)
Pilih kotak semak bagi menggunakan SNTP untuk penyegerakan. Jika anda tidak mahu menggunakan SNTP, kosongkan kotak semak.

[NTP Server Name]
Masukkan alamat IP pelayan NTP atau SNTP. Jika DNS tersedia pada rangkaian, anda boleh memasukkan nama hos (atau FQDN) terdiri daripada aksara angka abjad sebagai ganti (contoh: ntp.example.com).

[Polling Interval] (Selang Undian)
Tentukan selang masa antara satu penyegerakan dengan seterusnya.

Klik [OK] (OK).

Mulakan semula mesin. Mulakan semula Mesin

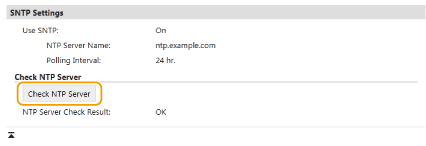

Menguji komunikasi dengan pelayan NTP/SNTP Anda boleh melihat status komunikasi dengan pelayan berdaftar dengan mengklik [Settings/Registration] (Tetapan/Pendaftaran) [Network Settings] (Tetapan Rangkaian) [Check NTP Server] (Semak Pelayan NTP) dalam [SNTP Settings] (Tetapan SNTP). Jika sambungan yang betul telah diwujudkan, hasilnya dipaparkan seperti yang ditunjukkan di bawah. Sila ambil perhatian bahawa pengendalian tidak melaraskan jam sistem.

Menguji komunikasi dengan pelayan NTP/SNTP

Anda boleh melihat status komunikasi dengan pelayan berdaftar dengan mengklik [Settings/Registration] (Tetapan/Pendaftaran)

[Network Settings] (Tetapan Rangkaian)

[Check NTP Server] (Semak Pelayan NTP) dalam [SNTP Settings] (Tetapan SNTP). Jika sambungan yang betul telah diwujudkan, hasilnya dipaparkan seperti yang ditunjukkan di bawah. Sila ambil perhatian bahawa pengendalian tidak melaraskan jam sistem.

Memantau Mesin daripada Sistem Pengurusan Peranti

Anda boleh memudahkan pengumpulan dan pengurusan pelbagai maklumat mengenai peranti berangkai dengan menjalankan perisian pengurusan peranti, seperti iW Management Console*, ke dalam rangkaian. Maklumat seperti tetapan peranti dan log ralat diperoleh semula dan diedarkan melalui komputer pelayan. Jika mesin disambungkan ke rangkaian sedemikian, iW Management Console mencari rangkaian untuk mesin menggunakan protokol seperti Protokol Lokasi Perkhidmatan (SLP) bagi mengumpul maklumat daripada mesin, seperti maklumat status bekalan kuasa. Tetapan SLP boleh ditentukan melalui Remote UI. Seksyen ini juga menerangkan prosedur bagi mengkonfigurasi tetapan untuk komunikasi antara mesin dan pemalam untuk iW Management Console.

*Untuk maklumat lanjut mengenai iW Management Console, hubungi pengedar Canon tempatan anda yang sah.


Untuk menggunakan pemalam iW Management Console Anda perlu mendayakan tetapan port khusus dan tetapan SNMP. Bagi tetapan SNMP, tetapkan [MIB Access Permission] (Kebenaran Akses MIB) kepada [Read/Write] (Baca/Tulis) untuk kedua-dua SNMPv1 dan SNMPv3. <Gunakan Port Khusus> Memantau dan Mengawal Mesin dengan SNMP Pengendalian Remote UI Untuk maklumat lebih lanjut mengenai operasi asas yang akan dilaksanakan apabila menetapkan mesin dari Remote UI, lihat Menetapkan Pilihan Menu daripada UI Kawalan Jauh.

Untuk menggunakan pemalam iW Management Console

Anda perlu mendayakan tetapan port khusus dan tetapan SNMP. Bagi tetapan SNMP, tetapkan [MIB Access Permission] (Kebenaran Akses MIB) kepada [Read/Write] (Baca/Tulis) untuk kedua-dua SNMPv1 dan SNMPv3.
<Gunakan Port Khusus>
Memantau dan Mengawal Mesin dengan SNMP

Pengendalian Remote UI

Untuk maklumat lebih lanjut mengenai operasi asas yang akan dilaksanakan apabila menetapkan mesin dari Remote UI, lihat Menetapkan Pilihan Menu daripada UI Kawalan Jauh.

Mengkonfigurasi Komunikasi SLP dengan Perisian Pengurusan Peranti

Mulakan Remote UI dan log masuk ke Mod Pengurus Sistem. Memulakan UI Kawalan Jauh

Klik [Settings/Registration] (Tetapan/Pendaftaran) pada halaman Portal. Tetapan UI Kawalan Jauh

Klik [Network Settings] (Tetapan Rangkaian).

Tentukan tetapan SLP.

Menentukan penemuan peranti multisiar

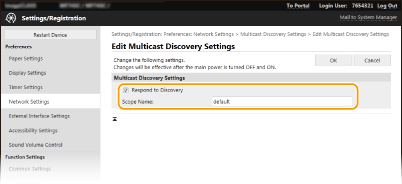

1	Pilih [Multicast Discovery Settings] (Tetapan Penerokaan Multicast) [Edit] (Edit).
2	Pilih kotak semak [Respond to Discovery] (Maklum Balas kepada Penerokaan) dan tentukan tetapan yang diperlukan. [Respond to Discovery] (Maklum Balas kepada Penerokaan) Pilih kotak semak untuk menetapkan mesin supaya membalas paket penemuan multisiar perisian pengurusan peranti dan mendayakan pemantauan oleh perisian pengurusan peranti. Untuk mengubah nombor port bagi penemuan multisiar, lihat Mengubah Nombor Port. [Scope Name] (Nama Skop) Untuk menyertakan mesin dalam skop tertentu, masukkan aksara abjad angka untuk nama skop.
3	Klik [OK] (OK).

Memaklumkan perisian pengurusan peranti mengenai status kuasa mesin

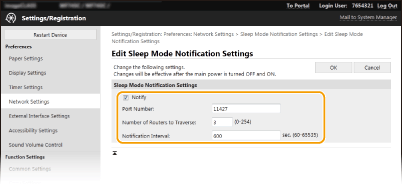

1	Pilih [Sleep Mode Notification Settings] (Tetapan Notifikasi Mod Tidur) [Edit] (Edit).
2	Pilih kotak semak [Notify] (Maklumkan) dan tentukan tetapan yang diperlukan. [Notify] (Maklumkan) Pilih kotak semak untuk memaklumkan perisian pengurusan peranti mengenai status kuasa mesin. Apabila [Notify] (Maklumkan) dipilih, anda boleh menjangkakan mesin akan mengelak komunikasi tidak perlu semasa mod tidur dan mengurangkan jumlah penggunaan kuasa. [Port Number] (Nombor Port) Ubah nombor port untuk fungsi ini menurut persekitaran rangkaian. [Number of Routers to Traverse] Tentukan jumlah penghala yang boleh paket pemberitahuan lepasi. [Notification Interval] (Selang Notifikasi) Tentukan jumlah kekerapan mesin memaklumkan perisian pengurusan peranti mengenai status kuasanya.
3	Klik [OK] (OK).

Mulakan semula mesin. Mulakan semula Mesin

Mengkonfigurasi Tetapan untuk Komunikasi antara Mesin dan Pemalam

Anda boleh menentukan tetapan untuk mendayakan komunikasi antara mesin dan pemalam iW Management Console. Gunakan pemalam membolehkan anda mengurus tetapan mesin daripada iW Management Console.

<Menu>

<Aktif>
