Monitorowanie i kontrolowanie urządzenia za pomocą protokołu SNMP

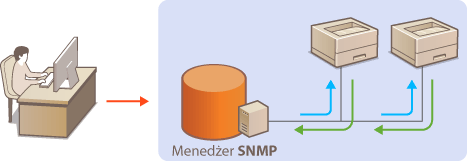

Protokół Simple Network Management Protocol (SNMP) umożliwia monitorowanie i kontrolowanie urządzeń komunikacyjnych znajdujących się w sieci za pomocą bazy informacji zarządzania (MIB). Urządzenie obsługuje protokół SNMPv1 i protokół SNMPv3 z rozszerzeniami zabezpieczeń. Protokoły te pozwalają sprawdzić stan urządzenia z poziomu komputera podczas drukowania dokumentów lub za pomocą Zdalnego interfejsu użytkownika. Możliwe jest włączenie protokołu SNMPv1 lub SNMPv3 albo obu tych protokołów naraz. Należy określić ustawienia każdej wersji zgodnie ze środowiskiem sieciowym i przeznaczeniem.
SNMPv1
Protokół SNMPv1 korzysta z danych nazywanych „ciągiem społeczności” (swego rodzaju hasła) w celu określenia zakresu komunikacji SNMP. Ponieważ informacje te są przekazywane do sieci w formie zwykłego tekstu, sieć będzie podatna na ataki. Aby zapewnić bezpieczeństwo sieci, należy wyłączyć protokół SNMPv1 i korzystać z protokołu SNMPv3.
SNMPv3
Protokół SNMPv3 umożliwia wdrożenie zarządzania urządzeniami sieciowymi z ochroną za pomocą wydajnych funkcji zabezpieczeń. Ustawienia należy wprowadzić za pomocą Remote UI. Przed rozpoczęciem należy włączyć szyfrowanie SSL (Włączanie szyfrowanej komunikacji SSL dla Remote UI).
 |
|
Urządzenie nie obsługuje funkcji powiadamiania pułapki SNMP.
Zmiana numerów portów protokołu SNMP: Zmiana numerów portów
Zainstalowanie oprogramowania do zarządzania SNMP umożliwia zdalną konfigurację, monitorowanie i kontrolę urządzenia z poziomu komputera. Więcej informacji znajduje się w podręcznikach użytkownika oprogramowania do zarządzania.
|
1
Uruchom Remote UI i zaloguj się w trybie menedżera systemu. Uruchamianie Remote UI
2
Kliknij przycisk [Settings/Registration].
3
Kliknij kolejno elementy [Network Settings]
[SNMP Settings].
[SNMP Settings].
4

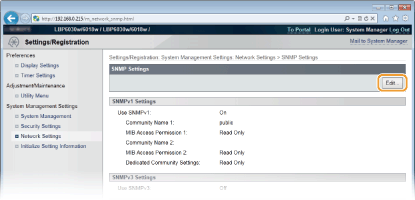

Kliknij przycisk [Edit].
5

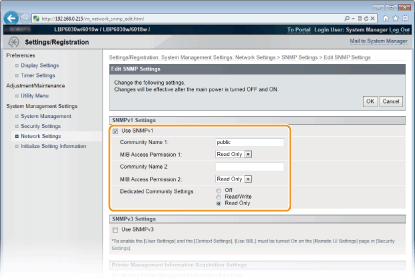

Określ ustawienia protokołu SNMPv1.
Jeśli nie trzeba zmieniać ustawień SNMPv1, przejdź do kolejnego kroku.
[Use SNMPv1]
Zaznaczenie tego pola wyboru umożliwi włączenie protokołu SNMPv1. Skonfigurowanie pozostałych ustawień protokołu SNMPv1 jest możliwe tylko po zaznaczeniu tego pola wyboru.
Zaznaczenie tego pola wyboru umożliwi włączenie protokołu SNMPv1. Skonfigurowanie pozostałych ustawień protokołu SNMPv1 jest możliwe tylko po zaznaczeniu tego pola wyboru.
[Community Name 1]/[Community Name 2]
Należy tu wprowadzić nazwę społeczności składającą się z maksymalnie 32 znaków alfanumerycznych.
Należy tu wprowadzić nazwę społeczności składającą się z maksymalnie 32 znaków alfanumerycznych.
[MIB Access Permission 1]/[MIB Access Permission 2]
Dla każdej społeczności należy zaznaczyć opcję [Read/Write] lub [Read Only] określającą uprawnienia dostępu do obiektów MIB.
Dla każdej społeczności należy zaznaczyć opcję [Read/Write] lub [Read Only] określającą uprawnienia dostępu do obiektów MIB.
|
[Read/Write]
|
Umożliwia wyświetlanie i zmienianie wartości obiektów MIB.
|
|
[Read Only]
|
Umożliwia tylko wyświetlanie wartości obiektów MIB.
|
[Dedicated Community Settings]
Społeczność dedykowana jest wstępnie ustawioną społecznością przeznaczoną tylko do użytku przez administratorów korzystających z oprogramowania firmy Canon, takiego jak konsola do zarządzania przedsiębiorstwem imageWARE. Aby określić uprawnienia dostępu do obiektów MIB, należy wybrać ustawienie [Off], [Read/Write] lub [Read Only].
Społeczność dedykowana jest wstępnie ustawioną społecznością przeznaczoną tylko do użytku przez administratorów korzystających z oprogramowania firmy Canon, takiego jak konsola do zarządzania przedsiębiorstwem imageWARE. Aby określić uprawnienia dostępu do obiektów MIB, należy wybrać ustawienie [Off], [Read/Write] lub [Read Only].
|
[Off]
|
Blokowanie używania społeczności dedykowanej.
|
|
[Read/Write]
|
Umożliwia członkom społeczności dedykowanej wyświetlanie i zmienianie wartości obiektów MIB.
|
|
[Read Only]
|
Umożliwia członkom społeczności dedykowanej tylko wyświetlanie wartości obiektów MIB.
|
6

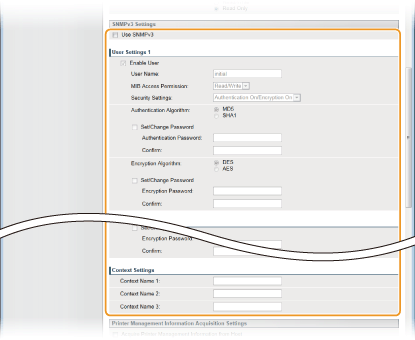

Określ ustawienia protokołu SNMPv3.
Jeśli nie trzeba zmieniać ustawień SNMPv3, przejdź do kolejnego kroku.
[Use SNMPv3]
Zaznaczenie tego pola wyboru umożliwi włączenie protokołu SNMPv3. Skonfigurowanie pozostałych ustawień protokołu SNMPv3 jest możliwe tylko po zaznaczeniu tego pola wyboru.
Zaznaczenie tego pola wyboru umożliwi włączenie protokołu SNMPv3. Skonfigurowanie pozostałych ustawień protokołu SNMPv3 jest możliwe tylko po zaznaczeniu tego pola wyboru.
[Enable User]
Zaznacz to pole wyboru, aby włączyć ustawienia [User Settings 1]/[User Settings 2]/[User Settings 3]. Aby wyłączyć ustawienia użytkownika, wyczyść odpowiadające im pole wyboru.
Zaznacz to pole wyboru, aby włączyć ustawienia [User Settings 1]/[User Settings 2]/[User Settings 3]. Aby wyłączyć ustawienia użytkownika, wyczyść odpowiadające im pole wyboru.
[User Name]
Należy tu wprowadzić nazwę użytkownika składającą się z maksymalnie 32 znaków alfanumerycznych.
Należy tu wprowadzić nazwę użytkownika składającą się z maksymalnie 32 znaków alfanumerycznych.
[MIB Access Permission]
Wybierz opcję [Read/Write] lub [Read Only] określającą przywileje dostępu do obiektów MIB.
Wybierz opcję [Read/Write] lub [Read Only] określającą przywileje dostępu do obiektów MIB.
|
[Read/Write]
|
Umożliwia wyświetlanie i zmienianie wartości obiektów MIB.
|
|
[Read Only]
|
Umożliwia tylko wyświetlanie wartości obiektów MIB.
|
[Security Settings]
Należy zaznaczyć opcję [Authentication On/Encryption On], [Authentication On/Encryption Off] lub [Authentication Off/Encryption Off] określającą wybraną kombinację ustawień uwierzytelniania i szyfrowania.
Należy zaznaczyć opcję [Authentication On/Encryption On], [Authentication On/Encryption Off] lub [Authentication Off/Encryption Off] określającą wybraną kombinację ustawień uwierzytelniania i szyfrowania.
[Authentication Algorithm]
Jeśli opcja [Security Settings] została ustawiona na wartość [Authentication On/Encryption On] lub [Authentication On/Encryption Off], w zależności od środowiska należy wybrać algorytm uwierzytelniania [MD5] lub [SHA1].
Jeśli opcja [Security Settings] została ustawiona na wartość [Authentication On/Encryption On] lub [Authentication On/Encryption Off], w zależności od środowiska należy wybrać algorytm uwierzytelniania [MD5] lub [SHA1].
[Encryption Algorithm]
Jeśli opcja [Security Settings] została ustawiona na wartość [Authentication On/Encryption On], w zależności od środowiska należy wybrać algorytm szyfrowania [DES] lub [AES].
Jeśli opcja [Security Settings] została ustawiona na wartość [Authentication On/Encryption On], w zależności od środowiska należy wybrać algorytm szyfrowania [DES] lub [AES].
[Set/Change Password]
Aby wprowadzić lub zmienić hasło, należy zaznaczyć to pole wyboru i wprowadzić hasło o długości od 6 do 16 znaków alfanumerycznych w polu tekstowym [Authentication Password] lub [Encryption Password]. W celu potwierdzenia należy wprowadzić to samo hasło w polu tekstowym [Confirm]. Możliwe jest ustalenie różnych haseł dla algorytmów uwierzytelniania i szyfrowania.
Aby wprowadzić lub zmienić hasło, należy zaznaczyć to pole wyboru i wprowadzić hasło o długości od 6 do 16 znaków alfanumerycznych w polu tekstowym [Authentication Password] lub [Encryption Password]. W celu potwierdzenia należy wprowadzić to samo hasło w polu tekstowym [Confirm]. Możliwe jest ustalenie różnych haseł dla algorytmów uwierzytelniania i szyfrowania.
[Context Name 1]/[Context Name 2]/[Context Name 3]
Należy tu wprowadzić nazwę kontekstu składającą się z maksymalnie 32 znaków alfanumerycznych. Maksymalnie można zarejestrować trzy nazwy kontekstu.
Należy tu wprowadzić nazwę kontekstu składającą się z maksymalnie 32 znaków alfanumerycznych. Maksymalnie można zarejestrować trzy nazwy kontekstu.
7

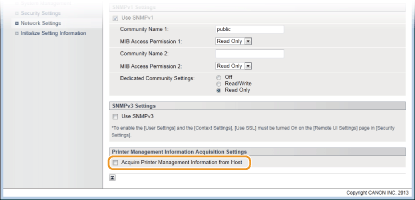

Określ ustawienia pozyskiwania informacji o zarządzaniu drukarką.
Dzięki protokołowi SNMP informacje o zarządzaniu drukarką, takie jak protokoły drukowania oraz porty drukarki, można monitorować i regularnie pozyskiwać z komputera podłączonego do sieci.
[Acquire Printer Management Information from Host]
Zaznaczenie tego pola wyboru umożliwia włączenie monitorowania informacji o zarządzaniu drukarką na urządzeniu za pośrednictwem protokołu SNMP. Aby wyłączyć monitorowanie informacji o zarządzaniu drukarką, należy usunąć zaznaczenie tego pola wyboru.
8

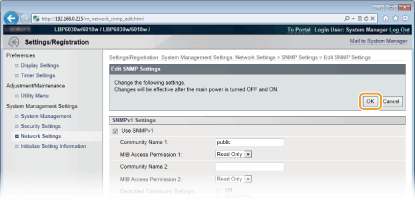

Kliknij przycisk [OK].
9
Uruchom ponownie urządzenie.
Wyłącz urządzenie, odczekaj co najmniej 10 sekund, a następnie włącz je ponownie.
 |
Wyłączenie zarówno protokołu SNMPv1, jak i SNMPv3Jeśli wyłączone zostaną obie wersje protokołu SNMP, niektóre funkcje urządzenia, takie jak uzyskiwanie informacji o urządzeniu za pośrednictwem sterownika drukarki, nie będą dostępne.
|
|
Włączanie zarówno protokołu SNMPv1 jak i SNMPv3
|
|
Jeśli włączone są obie wersje protokołu SNMP, zalecane jest wybranie w ustawieniach uprawnień dostępu do obiektów menedżera MIB dla protokołu SNMPv1 opcji [Read Only]. Uprawnienia dostępu do obiektów menedżera MIB dla protokołów SNMPv1 i SNMPv3 można ustalać oddzielnie (a także osobno dla każdego użytkownika w przypadku protokołu SNMPv3). Wybranie opcji [Read/Write] (uprawnienie pełnego dostępu) dla protokołu SNMPv1 anuluje wydajne funkcje zabezpieczeń protokołu SNMPv3, ponieważ większością ustawień urządzenia można wtedy zarządzać za pomocą protokołu SNMPv1.
|
