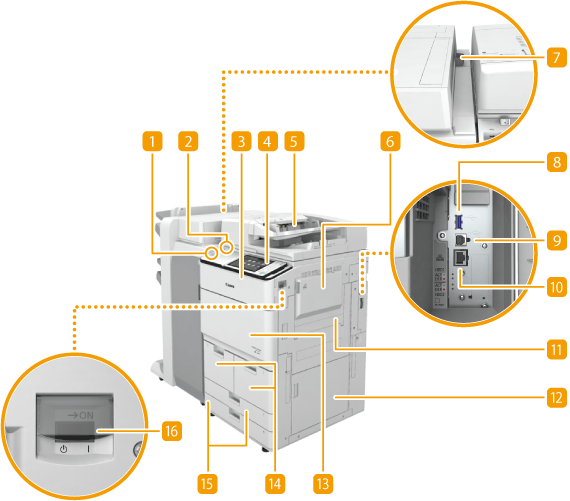

Anvers

Port USB (part frontal)

Podeu connectar dispositius com ara un dispositiu de memòria USB a l'equip. Connexió d'un dispositiu de memòria USB
NOTA:
Pot ser que en alguns tipus de dispositius de memòria no es puguin desar dades correctament.

Sensor de moviment

Quan el sensor de moviment detecta una persona prop de l'equip, l'equip surt del mode repòs automàticament. Entrada en mode repòs

Tapa de canvi de tòner

Obriu aquesta tapa quan substituïu el cartutx de tòner. Substitució del cartutx de tòner

Tauler de control

El tauler de control consta de les tecles numèriques, , indicadors, pantalla tàctil, etc. Podeu portar a terme totes les operacions i especificar opcions des del tauler de control. Tauler de control

Alimentador

Introdueix automàticament documents a la màquina perquè els llegeixi. Quan hi ha dos o més fulls a l'alimentador, els documents es poden llegir contínuament. Alimentador

Safata multiús

Carregueu paper a la safata multiús quan vulgueu fer servir un tipus de paper diferent del que hi ha carregat al dipòsit/calaix.
Safata multiús
Càrrega de paper al calaix

Caixa per desar draps de neteja del vidre

Utilitzeu aquesta caixa per desar-hi els draps per netejar el vidre.

Port USB (part dreta de la unitat principal)

Podeu connectar dispositius com ara un disc dur extern a l'equip. Còpia de seguretat/restauració de dades
Quan seleccioneu <Xarxa de fil + Xarxa de fil> per a <Seleccionar interfície>, connecteu l'adaptador USB-LAN aquí. Connexió a una xarxa de fil per a la sublínia

Connector USB

Feu servir un cable USB per connectar l'equip a un ordinador.
NOTA:
El port USB de l'equip admet USB 2.0.

Port LAN

Serveix per connectar un cable LAN per connectar l'equip amb un encaminador d'una xarxa de fil, etc. Configuració de l'entorn de xarxa

Tapa superior dreta de la unitat principal

Obriu aquesta tapa per eliminar encallaments de paper a l'equip. Encallaments de paper dins les tapes de la dreta de la unitat principal

Tapa inferior dreta de la unitat principal

Obriu aquesta tapa per eliminar encallaments de paper a l'equip. Encallaments de paper dins les tapes de la dreta de la unitat principal

Tapa davantera

Obriu aquesta tapa per eliminar un encallament de paper. Eliminació dels encallaments de paper

Dipòsit de paper 1/dipòsit de paper 2

Col·loqueu el tipus de paper que utilitzeu freqüentment.  Dipòsit/calaix de paper

Calaix de paper 1/calaix de paper 2

Col·loqueu el tipus de paper que utilitzeu freqüentment. Hi podeu carregar el paper que no es pugui carregar als dipòsits de paper. Dipòsit/calaix de paper

Interruptor d'alimentació

Premeu l'interruptor d'alimentació quan engegueu o apagueu l'equip.
Posada en marxa de l'equip
Apagar l'equip
NOTA
Per obtenir més informació sobre la configuració de les unitats opcionals instal·lades a l'equip, vegeu Opcions.
Connexió d'un dispositiu de memòria USB
Podeu connectar un dispositiu de memòria USB al port USB que hi ha a la part esquerra del tauler de control i imprimir dades directament des del dispositiu de memòria USB. Els documents llegits utilitzant l'equip també es poden desar directament al dispositiu de memòria USB.
IMPORTANT
Assegureu-vos que el dispositiu de memòria USB estigui orientat correctament quan el connecteu a l'equip. Si no està connectat correctament, el dispositiu de memòria USB o l'equip podrien funcionar incorrectament.
Assegureu-vos de seguir el procediment apropiat quan traieu el dispositiu de memòria USB. Retirada de dispositius de memòria Si no ho feu, pot ser que el dispositiu de memòria USB o l'equip funcionin incorrectament.
L'equip només admet dispositius de memòria USB amb el format FAT32/exFAT.
NOTA
Dispositius i usos no admesos
Dispositius de memòria amb funcions de seguretat.
Dispositius de memòria que no satisfan l'especificació USB.
Lectors de targetes de memòria connectats per USB.
Connexió d'un dispositiu de memòria amb un cable allargador.
Connexió d'un dispositiu de memòria amb un concentrador USB.
6RK5-01K
