Encallaments de paper a la Staple Finisher-W PRO/Booklet Finisher-W PRO
Comproveu la ubicació de l'encallament de paper a la pantalla tàctil i retireu el paper encallat. El Staple Finisher-W PRO i el Booklet Finisher-W PRO són opcionals. Equipaments opcionals
|
|
Confirmar abans de manipularTanqueu qualsevol tapa que estigui oberta.
|
Interior de la tapa superior

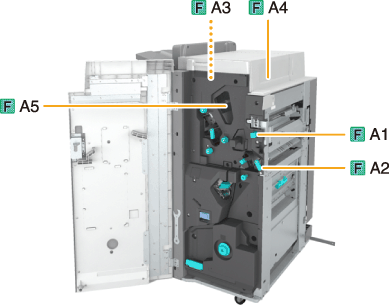

Les ubicacions dels encallaments de paper s'indiquen amb números com ara F-A1 o F-A2, que es mostren a la il·lustració següent.
|
IMPORTANT
|
|
Si la Document Insertion Unit-N està instal·lada de forma adjacent a la unitat d'acabat, part de la unitat d'inserció pot interferir amb la unitat d'acabat quan s'eliminen encallaments. Aixequeu la unitat d'inserció de documents abans d'eliminar els encallaments de la unitat d'acabat.
|
1
Obriu la tapa davantera de la unitat d'acabat.
2

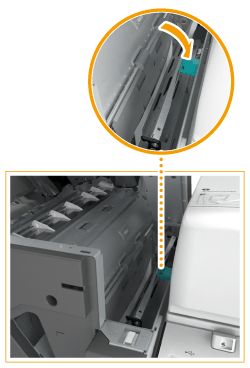

Si la Puncher Unit-BT o la Puncher Unit-BU està instal·lada, premeu el botó (F-A1) fins al fons.
3
Obriu la guia (F-A2).
4
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
5
Tanqueu la guia (F-A2).
6
Si la Document Insertion Unit-N està instal·lada de forma adjacent a la unitat d'acabat, obriu la unitat d'inserció.
7
Mireu si hi ha paper encallat a la tapa superior (F-A3).
|
Obriu la tapa superior (F-A3).
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
8
Obriu la guia (F-A4).
9
Mireu si hi ha paper encallat.
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Tanqueu la guia (F-A4).
|
10
Tanqueu la tapa superior (F-A3).
Després de tancar la tapa superior de la unitat d'acabat, feu pressió sobre la tapa superior al lloc indicat a les etiquetes per assegurar-vos que la tapa es tanca amb seguretat.
11
Si hi ha paper encallat a la guia F-A5 (situada a la zona buida), traieu-lo amb compte en la direcció de la fletxa.
12
Tanqueu la tapa davantera de la unitat d'acabat.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
Interior de la tapa davantera

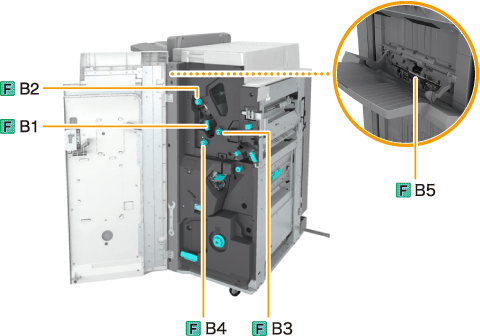

Les ubicacions dels encallaments de paper s'indiquen amb números com ara F-B1 o F-B2, que es mostren a la il·lustració següent.
1
Obriu la tapa davantera de la unitat d'acabat.
2
Obriu la guia (F-B1).
3
Gireu el pom (F-B2) i comproveu si hi ha paper encallat.
|
|
Gireu el pom (F-B2).
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
4
Tanqueu la guia (F-B1).
5
Gireu els poms (F-B3 i F-B4) i comproveu si hi ha paper encallat.
|
|
Gireu el pom (F-B3) en la direcció de la fletxa.
El paper encallat s'alimenta a la ranura de sortida.
|
|
|
Gireu el pom (F-B4) en la direcció de la fletxa.
El paper encallat s'alimenta a la ranura de sortida.
|
6

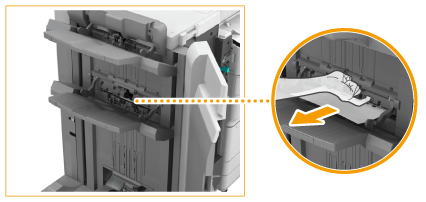

Aixequeu la guia F-B5 (situada a l'obertura de la sortida de paper inferior) i traieu el paper encallat amb compte en la direcció de la fletxa.
7
Tanqueu la tapa davantera de la unitat d'acabat.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
Unitat grapadora de quaderns de la Booklet Finisher-W PRO

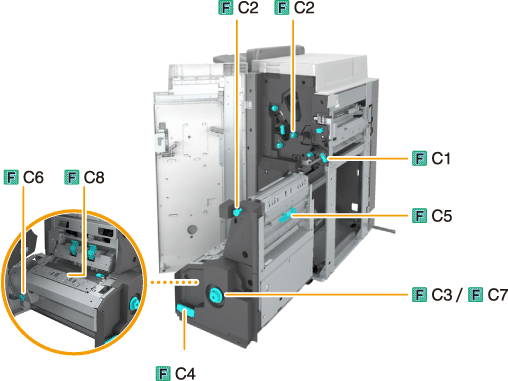

Les ubicacions dels encallaments de paper s'indiquen amb números com ara F-C1 o F-C2, que es mostren a la il·lustració següent.
1
Obriu la tapa davantera de la unitat d'acabat.
2
Obriu la guia (F-C1).
3
Gireu el comandament i comproveu si hi ha paper encallat.
|
|
Gireu el comandament superior (F-C2) en la direcció de la fletxa.
El paper encallat s'alimenta a la guia (F-C1).
|
|
|
Gireu el comandament inferior (F-C2) en la direcció de la fletxa.
El paper encallat s'alimenta a la guia (F-C1).
|
4
Per traure el paper encallat de la guia F-C1, estireu-lo amb compte en la direcció de la fletxa.
5
Tanqueu la guia (F-C1).
6
Mentre pressioneu el comandament (F-C3), gireu-lo en la direcció de la fletxa fins que s'apagui l'indicador.
Aquest procediment no és necessari si l'indicador està apagat.
* Indicador
En girar el comandament (F-C3), el paper encallat s'alimenta cap a la guia de sortida de la safata de quaderns.
Si hi ha instal·lada la Booklet Trimmer-F, en girar el comandament s'alimenta el paper encallat cap a la banda d'alimentació de la Booklet Trimmer-F.
7
Si hi ha paper encallat a la cinta transportadora de la safata de quaderns, traieu-lo.
Si hi ha instal·lada la Booklet Trimmer-F, traieu el paper que sobresurt de la banda d'alimentació.
8
Tanqueu la unitat grapadora de quaderns (F-C4).
9
Mireu si hi ha paper encallat a la unitat grapadora de quaderns.
|
|
Obriu la tapa dreta de la unitat grapadora de quaderns (F-C5).
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
Tanqueu la tapa dreta de la unitat grapadora (F-C5).
|
10

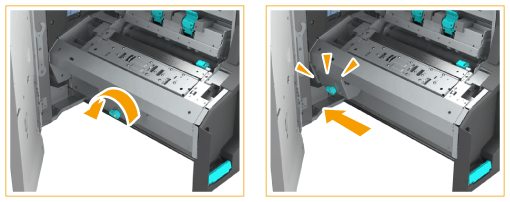

Comproveu que la unitat de premsatge estigui completament en la seva posició.
Si la unitat de premsatge no està completament en la seva posició, gireu el comandament (F-C6) per desplaçar-la fins que encaixi completament.
La finalitat de la unitat de premsatge és garantir un plec net en el centre del paper per a la creació del quadern. Si la unitat de premsatge no està en la seva posició adequada, el paper que s'ha de grapar no es pot alimentar a la safata de quaderns.
11
Mireu si hi ha paper encallat a la zona de sortida de la unitat grapadora de quaderns.
|
|
Mentre pressioneu el comandament (F-C7), gireu-lo en la direcció de la fletxa fins que s'apagui l'indicador.
|
|
|
Si hi ha paper encallat a la zona de sortida de la unitat grapadora de quaderns, traieu-lo amb compte en la direcció de la fletxa.
|
* Indicador
12
Obriu la guia (F-C8) i comproveu si hi ha paper encallat.
Si hi ha paper encallat, obriu la guia F-C8 i traieu-lo amb compte en la direcció de la fletxa.
13
Tanqueu la guia (F-C8).
14
Pressioneu la unitat grapadora de quaderns i tanqueu la tapa davantera de la unitat d'acabat.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
