Papel encravado no Booklet Finisher-X
Verifique no visor do painel digital o local onde o papel encravou e remova-o. O Booklet Finisher-X é opcional. Equipamento opcional
|
|
Confirmar antes do manuseamentoSe existir papel colocado no tabuleiro de folhetos, retire o papel.
|
Dentro da tampa da frente

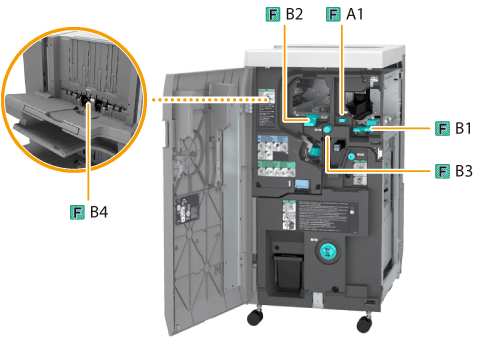

Os locais onde o papel encravou são indicados por números como F-A1 ou F-B1, que são apresentados na figura abaixo.
1
Abra a tampa da frente do finalizador.
2
Se a Puncher Unit-BG ou Puncher Unit-BH estiver instalada, faça deslizar a guia (F-A1), alinhando-a com a marca.
|
* Deslize a guia para dentro ou para fora para alinhar o
 mais próximo com a marca ( ). |
3
Abra a guia (F-B1).
4
Verificar se existe papel encravado
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
Feche a guia (F-B1).
|
5
Abra a guia (F-B2).
6
Rode o botão (F-B3) na direção da seta.
7
Se existir papel encravado na guia (F-B2), puxe-o para fora cuidadosamente na direção da seta.
8
Verifique se existe papel encravado na guia (F-B4).
|
|
Abra a guia (F-B4).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
Feche a guia (F-B4).
|
9
Feche a guia (F-B2).
10
Feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
Unidade de finalização-agrafamento do Booklet Finisher-X
Os locais onde o papel encravou são indicados por números como F-C1 ou F-C2, que são apresentados na figura abaixo.
* Guia de saída
1
Abra a tampa da frente do finalizador.
2
Abra a guia (F-C1).
3
Abra a guia (F-C2).
4
Verifique se existe papel encravado.
|
|
Rode o botão (F-C3) na direção da seta.
Se existir papel encravado, é enviado para a guia (F-C2).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
|
Feche a guia (F-C2).
|
5
Feche a guia (F-C1).
6
Carregue no botão (F-C4), rodando-o na direção da seta, até a luz se apagar.
Este procedimento não é necessário se a luz estiver desligada.
* Luz
7
Remova qualquer papel impresso do tabuleiro de folhetos.
8
Retire a unidade de finalização-agrafamento (F-C5).
9
Verifique se existe papel encravado na tampa direita da unidade de finalização-agrafamento (F-C6).
|
|
Abra a tampa direita (F-C6).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
|
Feche a tampa direita (F-C6).
|
10
Abra a guia de saída e verifique se existe papel encravado.
Este procedimento não é necessário se o Inner Booklet Trimmer-A estiver instalado.
|
|
Se existir papel encravado, abra a guia de saída e puxe o papel cuidadosamente na direção da seta.
|
|
|
Feche a guia de saída.
|
11
Empurre a unidade de finalização-agrafamento (F-C5) e feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
