Papel encravado no Staple Finisher-W PRO/Booklet Finisher-W PRO
Verifique no visor do painel digital o local onde o papel encravou e remova-o. O Staple Finisher-W PRO/Booklet Finisher-W PRO é opcional. Equipamento opcional
|
|
Confirmar antes do manuseamentoFeche as tampas que estiverem abertas.
|
Dentro da tampa superior

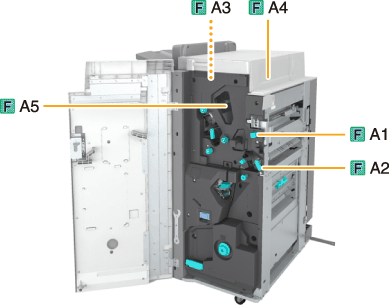

Os locais onde o papel encravou são indicados por números como F-A1 ou F-A2, que são apresentados na figura abaixo.
|
IMPORTANTE
|
|
Se a Document Insertion Unit-N estiver instalada próximo do finalizador, parte da unidade de inserção de documentos pode interferir com o finalizador quando retirar papel encravado. Levante a unidade de inserção de documentos antes de retirar o papel encravado do finalizador.
|
1
Abra a tampa da frente do finalizador.
2
Se a Puncher Unit-BT ou a Puncher Unit-BU estiver instalada, carregue no botão (F-A1) o máximo possível.
3
Abra a guia (F-A2).
4
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
5
Feche a guia (F-A2).
6
Se a Document Insertion Unit-N estiver instalada próximo do finalizador, abra a unidade de inserção de documentos.
7
Verifique se existe papel encravado na tampa superior (F-A3).
|
Abra a tampa superior (F-A3).
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
8
Abra a guia (F-A4).
9
Verifique se existe papel encravado.
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
|
Feche a guia (F-A4).
|
10
Feche a tampa superior (F-A3).
Depois de fechar a tampa superior do finalizador, faça pressão sobre o local indicado pelas etiquetas, para garantir que fica bem fechada.
11

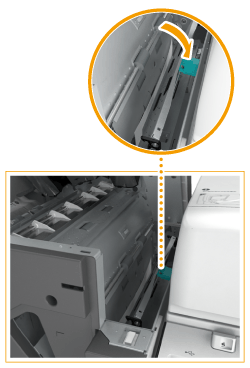

Se existir papel encravado na guia F-A5 (localizada na área oca), puxe-o para fora cuidadosamente na direção da seta.
12
Feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
Dentro da tampa da frente

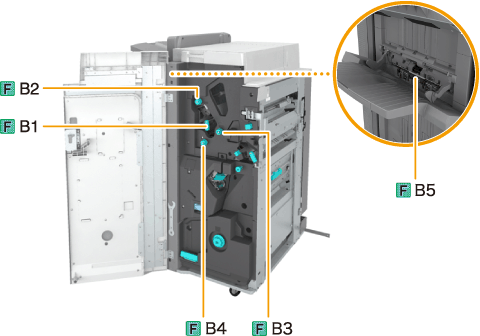

Os locais onde o papel encravou são indicados por números como F-B1 ou F-B2, que são apresentados na figura abaixo.
1
Abra a tampa da frente do finalizador.
2
Abra a guia (F-B1).
3

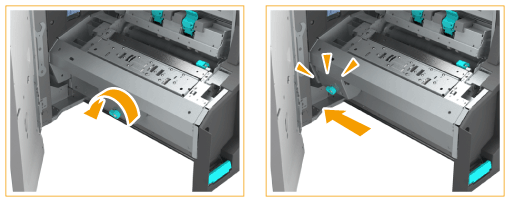

Rode o botão (F-B2) e verifique se existe papel encravado.
|
|
Rode o botão (F-B2).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
4
Feche a guia (F-B1).
5
Rode os botões (F-B3, F-B4) e verifique se existe papel encravado.
|
|
Rode o botão (F-B3) na direção da seta.
Se existir papel encravado, é enviado para a ranhura de saída.
|
|
|
Rode o botão (F-B4) na direção da seta.
Se existir papel encravado, é enviado para a ranhura de saída.
|
6

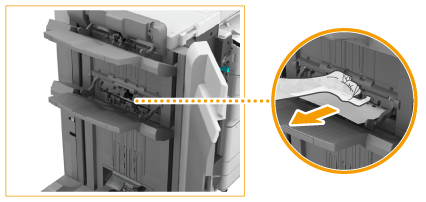

Levante a guia F-B5 (localizada na abertura da saída de papel inferior) e puxe cuidadosamente o papel encravado na direção da seta.
7
Feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
Unidade de finalização-agrafamento do Booklet Finisher-W PRO

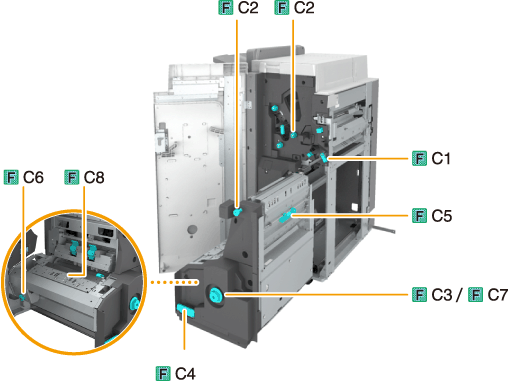

Os locais onde o papel encravou são indicados por números como F-C1 ou F-C2, que são apresentados na figura abaixo.
1
Abra a tampa da frente do finalizador.
2
Abra a guia (F-C1).
3
Rode o botão e verifique se existe papel encravado.
|
|
Rode o botão superior (F-C2) na direção da seta.
Se existir papel encravado, é enviado para a guia (F-C1).
|
|
|
Rode o botão inferior (F-C2) na direção da seta.
Se existir papel encravado, é enviado para a guia (F-C1).
|
4
Remova o papel encravado da guia F-C1 puxando-o cuidadosamente na direção da seta.
5
Feche a guia (F-C1).
6
Carregue no botão (F-C3), rodando-o na direção da seta, até a luz se apagar.
Este procedimento não é necessário se a luz estiver desligada.
* Luz
Rode o botão (F-C3) para enviar o papel encravado para a guia de saída do tabuleiro de folhetos.
Se o Booklet Trimmer-F estiver instalado, rode o botão para enviar o papel encravado para a cinta do alimentador do Booklet Trimmer-F.
7
Se existir papel encravado na correia do tabuleiro de folhetos, retire-o.
Se o Booklet Trimmer-F estiver instalado, remova o papel encravado que esteja a sair da cinta do alimentador.
8
Retire a unidade de finalização-agrafamento (F-C4).
9
Verifique se existe papel encravado na unidade de finalização-agrafamento.
|
|
Abra a tampa direita da unidade de finalização-agrafamento (F-C5).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
Feche a tampa direita da unidade de finalização-agrafamento (F-C5).
|
10
Verifique se a unidade de pressão está na posição correta.
Se a unidade de pressão não estiver na posição correta, rode o botão (F-C6) para a instalar completamente.
A unidade de pressão destina-se a assegurar uma dobra perfeita no centro do papel de forma a criar um folheto. Se a unidade de pressão não estiver na posição correta, não é possível enviar o papel a finalizar-agrafar para o tabuleiro de folhetos.
11
Verifique se existe papel encravado na área de saída da unidade de finalização-agrafamento.
|
|
Carregue no botão (F-C7), rodando-o na direção da seta, até a luz se apagar.
|
|
|
Se existir papel encravado na área de saída da unidade de finalização-agrafamento, puxe-o para fora cuidadosamente na direção da seta.
|
* Luz
12
Abra a guia (F-C8) e verifique se existe papel encravado.
Se existir papel encravado, abra a guia F-C8 e puxe o papel cuidadosamente na direção da seta.
13
Feche a guia (F-C8).
14
Empurre a unidade de finalização-agrafamento e feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
