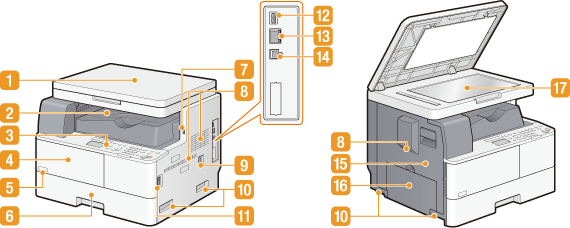

Ulkopuoli

Valotuslasin kansi

Valotuskansi pitää valotuslasille asetetut alkuperäiset paikallaan valotuslasilla. Asiakirjojen asettaminen

Luovutustaso

Tulostetut paperit tulevat luovutustasolle.

Käyttöpaneeli

Käyttöpaneelissa on painikkeita, kuten numeropainikkeet ja [Aloita]-painike, näyttö ja tilan merkkivalot. Voit suorittaa kaikki toimenpiteet ja määrittää asetukset käyttöpaneelista. Käyttöpaneeli Näyttö

Etukansi

Värikasetin vaihtaminen Avaa etukansi kun vaihdat värikasetin.

Väriaineen koodi

Tämä koodi ilmaisee tässä laitteessa käytettävän alkuperäisen väriaineen tyypin. Käytä väriainetta, jonka koodissa on samat kirjaimet kuin laitteen etukannessa olevassa koodissa.

Paperikasetti

Lisää paperikasettiin normaalisti käyttämääsi paperityyppiä. Paperin lisääminen paperikasettiin

USB-portti (USB 2.0)

Liitä laitteeseen USB-muistiväline ja tulosta tietoja suoraan USB-muistivälineestä. Myös laitteella skannatut asiakirjat voidaan tallentaa suoraan USB-muistivälineeseen. Tulostaminen USB-muistista (USB-tulostus) Asiakirjojen skannaaminen suoraan USB-muistiin

Tuuletusaukot

Ilma liikkuu sisään ja ulos viilentäen laitteen sisäosia. Huomaa, että esineiden asettaminen tuuletusaukkojen eteen estää tuuletuksen. Asentaminen

Virtaliitäntä

Virtajohto kytketään tähän liitäntään.

Nostokahvat

Pidä kiinni nostokahvoista, kun nostat laitetta.

Virtakytkin

Kytkee laitteen virran päälle ja pois. Jos haluat käynnistää laitteen uudelleen, katkaise virta, odota vähintään 10 sekuntia ja kytke virta uudelleen.

USB-portti (USB 1,1)

Kytke USB-laite kuten USB-näppäimistö. Voit tarpeittesi mukaan käyttää myös USB-porttia (USB 2.0) (

) USB-laitteen kytkemiseen.

LAN-portti

Kytke LAN-kaapeli, kun kytket laitteen langallisen lähiverkon reitittimeen tms. Langalliseen lähiverkkoon yhdistäminen

USB-portti (tietokoneen liittämiseksi)

Kytke USB-kaapeli, kun yhdistät laitteen ja tietokoneen. Katso kohta Aloittaminen.

Vasen kansi

Avaa vasen kansi, kun selvität paperitukoksia. Tukosten poistaminen

Monitoimitaso

Aseta paperi monitoimitasolle kun haluat väliaikaisesti käyttää erityyppistä paperia kuin paperikasetissa oleva paperi. Aseta myös paperia, jota ei voi asettaa paperikasettiin. Paperin lisääminen monitoimitasolle

Valotuslasi

Aseta skannattavat asiakirjat valotuslasille. Asiakirjojen asettaminen
