Podstawowe informacje na temat obsługi

Podstawowa obsługa Model z Panelem Dotykowym
Podstawowa obsługa Czarno-Biały model LCD

Podstawowa obsługa Model z Panelem Dotykowym

Wyświetlacz jest ekranem dotykowym, dzięki czemu zadania można uruchamiać bezpośrednio z poziomu ekranu.
Należy unikać następujących czynności.
Wyświetlacz może ulec awarii lub uszkodzeniu.
Naciskanie z dużą siłą
Naciskanie za pomocą ostro zakończonych przedmiotów (paznokcie, długopisy, ołówki itp.)
Obsługa za pomocą mokrych/brudnych rąk
Praca z wyświetlaczem, kiedy znajduje się na nim przedmiot
Przed rozpoczęciem korzystania z ekranu dotykowego należy odkleić folię ochronną z wyświetlacza.
Dotknięcie
Dotknij ekranu lekko i szybko. Stosuj do wyboru i kończenia pracy z elementami.
Przeciąganie
Przeciągnij palcem po wyświetlaczu. Efekt przeciągnięcia palcem różni się w zależności od ekranu. Na przykład przeciągnięcie na ekranie Główny powoduje przeniesienie o jedną stronę w kierunku przeciągnięcia.

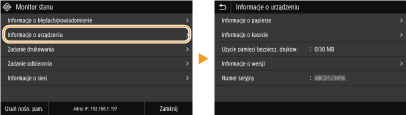

Wybór elementów

Aby dokonać wyboru, dotknij nazwę elementu lub odpowiedni przycisk.
Jeżeli element zostanie dotknięty przez przypadek
Aby anulować wybór, przesuń palec po wyświetlaczu w bok, a następnie oderwij go od ekranu.
Powrót do poprzedniego ekranu
Należy nacisnąć , aby powrócić do poprzedniego ekranu.

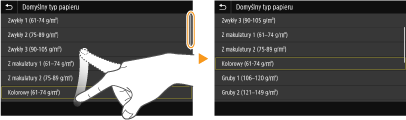

Przewijanie ekranu

Jeżeli pewne informacje nie wyświetliły się w całości, na ekranie pojawia się pasek przewijania. Jeśli pasek przewijania zostanie wyświetlony, należy przeciągnąć palcem po ekranie, aby przewinąć w kierunku przeciągnięcia. Należy pamiętać, że pasek przewijania pojawia się tylko podczas dotykania ekranu.

Zmiana wartości ustawienia

Dotknij <+>/<->, aby dostosować ustawienie na skali. Można również dostosować ustawienie, przesuwając palcem suwak w lewo lub prawo.
Istnieje możliwość zmiany wielu ustawień związanych ze sposobem wyświetlania, na przykład języka wyświetlania: <Ustawienia wyświetlania>
Istnieje możliwość zmiany ekranu wyświetlanego automatycznie, gdy urządzenie pozostaje bezczynne przez określony czas: <Funkcja po autom. on. uruchomieniu>
Istnieje możliwość zmiany różnych ustawień dotyczących funkcjonalności, takich jak jasność ekranu: <Dostępność>

Podstawowa obsługa Czarno-Biały model LCD

Za pomocą przedstawionych poniżej przycisków skonfiguruj ustawienia i dostosuj wartości.
Korzystanie z przycisków /
Przewijanie ekranu
Gdy nie wszystkie elementy można wyświetlić naraz na jednym ekranie, po jego prawej stronie widoczny jest pasek przewijania. Jeśli wyświetlony jest pasek przewijania, do poruszania się w górę lub w dół służą przyciski  / . Zaznaczenie danego elementu powoduje odwrócenie kolorów tekstu oraz tła tego elementu.
Zmiana wartości ustawienia
Wartości wprowadza się, dotykając przycisków  / . Jeżeli w górnym lewym rogu ekranu wyświetla się widoczna poniżej ikona, wartości można wpisać bezpośrednio, używając klawiszy numerycznych. Wprowadzanie tekstu
Wartości w nawiasie ( ), wyświetlane poniżej pola wprowadzania, oznaczają dopuszczalny zakres wartości.
Korzystanie z przycisków /
Przechodzenie do kolejnego ekranu/powracanie do poprzedniego ekranu
Aby przejść do następnego ekranu, naciśnij przycisk . Należy nacisnąć przycisk , aby powrócić do poprzedniego ekranu.
Do następnego ekranu można również przejść, naciskając przycisk , a wrócić do poprzedniego ekranu, naciskając przycisk .
Zmiana wartości ustawienia
Przyciski / służą do dostosowania skali suwaka.
Przesuwanie kursora
Naciśnij przycisk  / , aby wprowadzić tekst i wartości. Wprowadzanie tekstu
Korzystanie z programu
Przycisk służy do potwierdzania ustawienia.
Korzystanie z klawiszy numerycznych
Do wpisywania tekstu oraz wartości służą klawisze numeryczne. Wprowadzanie tekstu
Istnieje możliwość zmiany wielu ustawień związanych ze sposobem wyświetlania, na przykład języka wyświetlania: <Ustawienia wyświetlania>
Istnieje możliwość zmiany ekranu wyświetlanego automatycznie, gdy urządzenie pozostaje bezczynne przez określony czas: <Funkcja po autom. on. uruchomieniu>
Istnieje możliwość zmiany wielu ustawień związanych z dostępnością, na przykład prędkości przewijania: <Dostępność>
68K8-029
