Osat ja niiden toiminnot

Tässä jaksossa esitellään laitteen kaikkien osien nimet ja toiminnot.
Tietoja lisävarusteista, osista ja niiden toiminnoista, katso "Lisävarusteet."

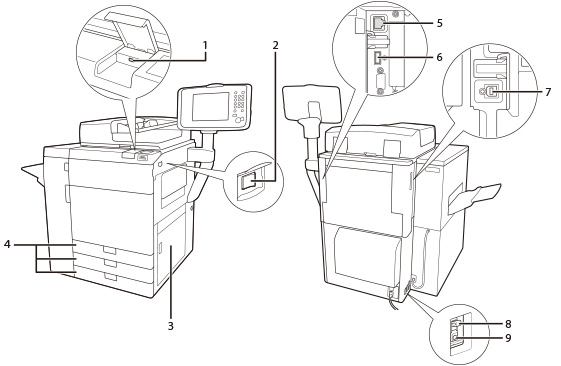

Näkymä ulkopuolelta

Kun Duplex Color Image Reader Unit-M, Pystysuuntainen käyttöpaneeli G ja Copy Tray-R on asennettu:
1.
USB-portti (laitteen etupuolella)
Kytke muistiväline laitteeseen USB-portin kautta.
2.
Päävirtakytkin
Kytke virta painamalla kytkin asentoon "I". (Katso "Käyttöpaneelin osat ja niiden toiminnot.")
3.
Pääyksikön oikea kansi
Avaa tämä kansi pääyksikön sisäosiin juuttuneiden paperien poistamiseksi. (Katso "Clearing Paper Jams.")
4.
Paperikasetti 1, 2, 3
Paperikasettiin mahtuu enintään 550 arkkia paperia (80 g/m2).
5.
LAN-portti
Kytke laite verkkoon LAN-kaapelilla.
6.
USB-portti (laitteen takapuolella)
Kytke ulkoiset kiintolevyt ja muut laitteen USB-porttiin.
7.
USB-portti (tietokoneyhteyttä varten)
Kytke laite tietokoneeseen USB-kaapelilla.
8.
Erotuskytkin
Tunnistaa ylijännitteen ja jännitevuodot.
9.
Testipainike
Tarkista erotuskytkin säännöllisin väliajoin painamalla tätä painiketta.

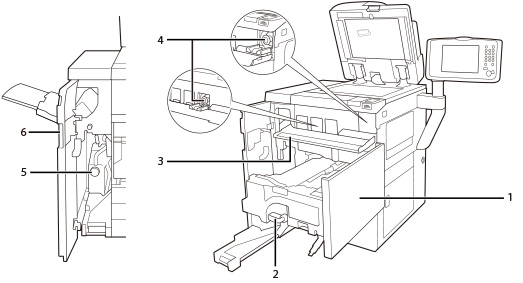

Näkymä sisäpuolelta

Duplex Color Image Reader Unit-M, Pystysuuntainen käyttöpaneeli G ja Copy Tray-R asennettuna.
1.
Etukansi
Avaa tämä kansi kun poistat paperitukoksen kiinnitysyksiköstä. (Katso "Clearing Paper Jams.")
2.
Kiinnitysyksikkö
Vedä kiinnitysyksikkö ulos kun poistat paperitukoksen. (Katso "Clearing Paper Jams.")
3.
Väriaineen vaihtoaukon kansi
Avaa tämä kansi kun vaihdat värikasetin.
4.
Värikasetti
Kun väri loppuu, vedä värikasetti ulos ja vaihda se uuteen.
5.
Waste Toner Container
6.
Etupuolen vasen kansi
Avaa tämä kansi kun poistat paperitukoksen tai vaihdat hukkavärisäiliön. (Katso "Clearing Paper Jams.")

Käyttöpaneelin osat ja niiden toiminnot

1.
Käsittely/Data -merkkivalo
Vilkkuu vihreänä, kun laite on toiminnassa, ja palaa jatkuvasti vihreänä, kun muistiin on tallennettu vastaanotettua dataa.
2.
Virhe-merkkivalo
Vilkkuu tai palaa, kun laitteessa on häiriö. Kun merkkivalo vilkkuu, seuraa kosketusnäyttöön tulevia ohjeita. Kun merkkivalo palaa jatkuvasti punaisena, ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään.
3.
Asetukset/Tallennus-painike
Paina määrittääksesi asetukset/tallennuksen.
4.
Tehonsäästöpainike
Aseta tai peruuta Tehonsäästötila/Lepotila painamalla tätä. Syttyy kun laite siirtyy Tehonsäästötilaan/Lepotilaan. Lisätietoja Automaattisesta lepotilasta, katso "Päävirta ja Tehonsäästöpainike." Lisätietoja tilasta joka aktivoituu kun painiketta on painettu, katso "Tehonsäästöpainikkeen painamisen jälkeen aktivoituvien toimintojen vaihtaminen."
5.
Kopiomäärän tarkistuspainike
Paina tätä, kun haluat nähdä kopioiden ja tulosteiden kokonaismäärän kosketusnäytöllä.
6.
Numeropainikkeet
Paina ja kirjoita numeroarvot.
7.
Palautuspainike
Poista antamasi arvot tai merkit painamalla tätä.
8.
Päävirran merkkivalo
Palaa kun päävirta on kytketty.
9.
Muokkauskynä
Käytä muokkauskynää kosketusnäytöllä, esimerkiksi kun syötät merkkejä. Jos muokkauskynä katoaa, ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään. Älä käytä muokkauskynän sijasta mitään teräväkärkista esinettä, kuten lyijykynää tai kuulakärkikynää.
10.
Pysäytyspainike
Paina pysäyttääksesi käsittelyssä olevan työn, kuten skannauksen, kopioinnin tai faksauksen (vain skannaus).
11.
Aloita-painike
Paina käynnistääksesi toiminnon.
12.
Palautuspainike
Paina kun haluat palauttaa laitteen vakioasetukset.
13.
ID (Log In/Out)-painike
Jos kirjautumispalvelu, kuten Osastotunnusten hallinta tai SSO-H, on asetettu, kirjaudu sisään/ulos painamalla tätä.
14.
Kosketusnäytön painikkeet
Tässä näkyy kunkin toiminnon asetusnäyttö. Kahdeksan toimintopainiketta näkyy oletuksena.
15.
Kirkkauden säätökiekko
Säädä kosketusnäytön kirkkautta tällä kiekolla.
16.
Äänenvoimakkuusasetukset-painike
Paina avataksesi Merkkiäänet-ikkunan
17.
Tilavalvonta/Peruuta-painike
Paina, kun haluat tarkistaa töiden tilan tai peruuttaa tulostustöitä. Tätä painamalla voit myös tarkistaa laitteen tilan, kuten jäljelläolevan paperimäärän.
18.
Pikavalikko-painike
Paina kun haet Pikavalikkoon tallennettuja suosikkitoimintoja. Mikäli käytät autentikointia, voidaan avata kunkin käyttäjän oma Pikavalikko. (Katso "Pikavalikko.")
19.
Päävalikko-painike
Paina, kun haluat avata Päävalikon, esimerkiksi kun haluat vaihtaa toimintoja.

HUOMAUTUS
Lisätietoja lisävarusteista, joita voi asentaa laitteeseen, katso "Lisävarusteet."
