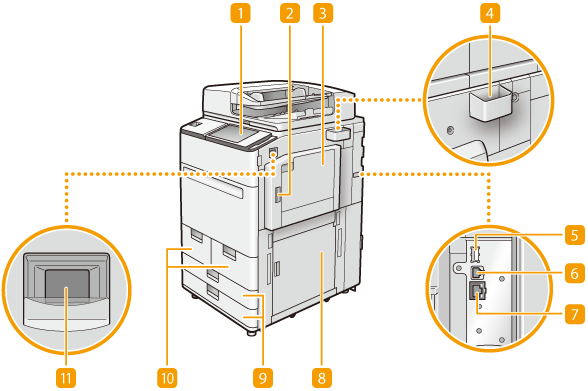

Lato anteriore

Pannello comandi

Il pannello comandi è composto da tasti numerici, , indicatori, pannello digitale, ecc. È possibile eseguire tutte le operazioni e specificare le impostazioni dal pannello comandi. Pannello comandi

Pannello superiore destro dell'unità principale

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. Carta inceppata nell'alimentazione carta

Vassoio multiuso

Caricare la carta nel vassoio multiuso quando si desidera utilizzare un tipo di carta diverso da quello caricato nel paper deck/cassetto della carta.
Vassoio multiuso
Caricamento carta nel vassoio multiuso

Custodia dei panni per la pulizia del vetro di lettura

Usare questa scatola per conservare i panni per la pulizia del vetro di lettura.

Porta USB (lato posteriore destro della macchina)

Alla macchina è possibile collegare dei dispositivi come dischi rigidi esterni. Backup/ripristino dei dati
La porta USB (lato posteriore destro della macchina) supporta USB 3,0.

Connettore USB

Collegare un cavo USB quando si collega la macchina a un computer.
Il connettore USB supporta USB 2.0.

Porta LAN

Collegare un cavo LAN quando si collega la macchina a un router LAN via cavo, e così via. Impostazione dell'ambiente di rete

Pannello inferiore destro dell'unità principale

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. Carta inceppata sul lato destro dell'unità principale

Cassetto 1/Cassetto 2

Caricare il tipo di carta utilizzato normalmente. È possibile caricare la carta che non può essere caricata nei paper deck. Paper Deck/Cassetto della carta

Paper deck 1/paper deck 2

Caricare il tipo di carta che si utilizza più di frequente. Paper Deck/Cassetto della carta

Interruttore di alimentazione

Premere l'interruttore di alimentazione per accendere o spegnere la macchina.
Accensione della macchina
Spegnimento della macchina

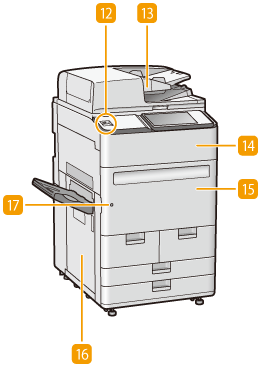

Porta USB (lato anteriore della macchina)

È possibile collegare alla macchina dispositivi come ad esempio periferiche di memoria USB. Collegamento di un dispositivo di memoria USB
Alcuni tipi di supporti di memoria potrebbero non essere in grado di salvare i dati correttamente.
La porta USB (lato anteriore della macchina) supporta USB 2.0.

Alimentatore

Consente di alimentare automaticamente gli originali nella macchina per la scansione. Quando si caricano due o più fogli nell'alimentatore, è possibile sottoporre a scansione gli originali senza interruzione. Alimentatore

Coperchio per la sostituzione del toner

Aprire questo pannello per sostituire la cartuccia del toner. Sostituzione della cartuccia del toner

Pannello anteriore dell'unità principale

Aprire questo pannello per rimuovere la carta inceppata. Inceppamenti della carta nell'unità principale

Pannello sinistro dell'unità principale

Aprire questo pannello per rimuovere la carta inceppata. Carta inceppata sul lato sinistro dell'unità principale

Indicatore di blocco pannello anteriore unità principale

Si accende quando il pannello anteriore dell'unità principale si blocca. Cancellazione degli inceppamenti di carta
Per maggiori informazioni sulla configurazione dell'apparecchiatura opzionale installata sulla macchina, vedere Opzioni.
Collegamento di un dispositivo di memoria USB
È possibile collegare un dispositivo di memoria USB alla porta USB situata sul lato sinistro del pannello comandi e stampare direttamente i dati dal dispositivo stesso. Gli originali scannerizzati con la macchina possono anche essere salvati direttamente nel dispositivo di memoria USB.
Lavoro con i dati nel supporto di memoria
Verificare che il dispositivo di memoria USB sia orientato correttamente quando lo si collega alla macchina. Se non viene collegato correttamente, il dispositivo di memoria USB o la macchina potrebbe funzionare non correttamente.
Seguire la corretta procedura di rimozione del dispositivo di memoria USB. Rimozione del dispositivo di memoria La mancata osservanza di queste istruzioni può causare il malfunzionamento del dispositivo di memoria USB o della macchina.
La macchina supporta solo dispositivi di memoria USB in formato FAT32/exFAT.
Dispositivi e tipi di impiego non supportati
Supporti di memoria con funzioni di protezione
Supporti di memoria che non soddisfano le specifiche USB
Lettori di schede di memoria collegati tramite USB
Collegamento dei supporti di memoria tramite cavo di prolunga
Collegamento dei supporti di memoria tramite un hub USB
