修正扭曲 (平行四邊形)

當列印出的影像呈現平行四邊形時，此設定可讓您將「a」和「g」到紙張前頁邊的長度調整為一致，以修正影像形狀。
您也可以使用指引頁進行調整。使用指引頁調整影像位置
1
按 <調整影像位置> 的<變更>。
2
按 <不使用掃描器>。
3
按下 <設定詳細資訊> <糾正扭曲(平行四邊形)>。
如果您想輸入手動測量的測試頁數值：
按 <輸出測試頁>。
輸入要建立的測試頁數量，然後按下 <下一步>。
如果影像位置變化很大，則可以透過列印多個測試頁並使用測量長度的平均值來提高修正準確度。
選擇包含自訂紙張尺寸的紙張來源，然後按下 <開始列印>。
測試頁隨即列印。

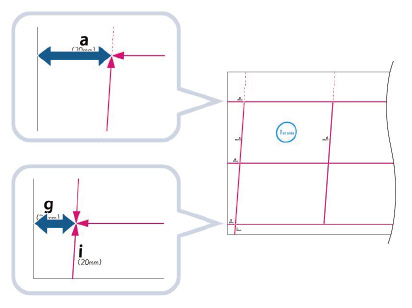

測量測試頁上「g」和「a」記號的長度。
記號「g」列印在進紙方向的左側前頁邊，記號「a」列印在右側前頁邊。
標準尺寸
長紙張
範例：「g」= 20.5 mm，以及「a」= 21.0 mm

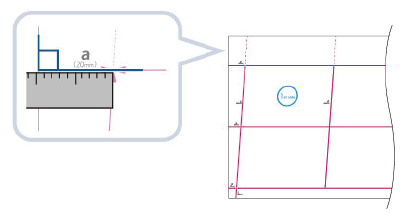

正確測量「g」和「a」記號長度，如下所示。
標準尺寸
長紙張
返回 <糾正扭曲(平行四邊形)> 畫面，輸入對於正面和背面的 <g> 和 <a> 的測量長度。
裝置會使用下列兩個數值和「c = 250.0」調整長度，以便修正列印區域上的扭曲。
<g>:
輸入測試頁上「g」記號的測量長度。
<a>:
輸入測試頁上「a」記號的測量長度。
依照範例，對 <g> 輸入 20.5，對 <a> 輸入 21.0。
「g」和「a」之間的差距 (0.5 mm) 會予以修正。
按 <確定>。
再次列印測試頁，並根據需要檢查影像位置。如果需要進一步調整，請重複上述步驟。
如果使用任何列印的影像修正位置：
檢查輸出紙張上的影像位置。

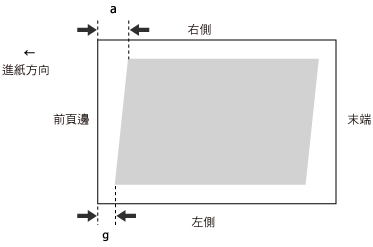

範例：「c」= 250.0 mm、「g」= 20.5 mm，以及「a」= 21.0 mm
在輸出紙張上測量下列長度並輸入測量長度。
裝置會使用下列三個數值調整長度，以便修正列印區域上的扭曲。
<c>:
輸入列印區域左側前頁邊到列印區域右側前頁邊的測量距離。
<g>:
輸入列印區域左側前頁邊到輸出紙張前頁邊的測量距離。
<a>:
輸入列印區域右側前頁邊到輸出紙張前頁邊的測量距離。
依照範例，對 <c> 輸入 250.0，對 <g> 輸入 20.5，對 <a> 輸入 21.0。
「g」和「a」之間的差距 (0.5 mm) 會予以修正。
按 <確定>。
再次列印測試頁，並根據需要檢查影像位置。如果需要進一步調整，請重複上述步驟。
4
按下 <確定> <確定>。
若要還原累計值，請按下 <恢復初始設定>。
