調整影像位置

您可以使用指引頁快速調整影像位置。此外，如果列印或影印後列印的影像在輸出紙張上未對齊，您可以透過確認測試頁並指定個別調整設定項的設定值來調整影像位置。

您也可以調整長紙張的影像位置。

使用指引頁調整影像位置

使用指引頁調整影像位置。可以使用指引頁進行下列調整。使用指引頁調整影像位置

修正影像未對齊

修正扭曲 (平行四邊形)

修正扭曲 (梯形)

調整縮放倍率

調整左頁邊對齊

調整前頁邊對齊

使用測試頁調整個別影像位置設定

列印影像傾斜時：

執行「修正影像未對齊」模式。修正影像未對齊

列印影像如同平行四邊形一樣扭曲時：

執行「修正扭曲 (平行四邊形)」模式。修正扭曲 (平行四邊形)

列印的影像如同梯形一樣扭曲時：

執行「修正扭曲 (梯形)」模式。修正扭曲 (梯形)

列印影像放大或縮小時：

調整影像的縮放倍率調整影像的縮放倍率

列印影像垂直或水平未對齊時：

調整左頁邊或前頁邊對齊。調整影像的左頁邊對齊/調整影像的前頁邊對齊


進行調整之前，請清潔原稿台玻璃和送稿機後側。


您無法變更正在用於影印/列印工作的紙張上的影像位置。如果按照下方顯示的順序調整影像位置，則第一面和第二面上的影像位置可能會相符。修正影像未對齊 → 修正扭曲 (平行四邊形) → 修正扭曲 (梯形) → 調整縮放倍率 → 調整左頁邊對齊 → 調整前頁邊對齊若要調整長紙張上的影像位置，請列印長紙張測試頁。相較於在 <調整影像位置> 下透過 <輸出測試頁> 列印測試頁，這可以更有效地進行調整。

您無法變更正在用於影印/列印工作的紙張上的影像位置。

如果按照下方顯示的順序調整影像位置，則第一面和第二面上的影像位置可能會相符。

修正影像未對齊 → 修正扭曲 (平行四邊形) → 修正扭曲 (梯形) → 調整縮放倍率 → 調整左頁邊對齊 → 調整前頁邊對齊

若要調整長紙張上的影像位置，請列印長紙張測試頁。相較於在 <調整影像位置> 下透過 <輸出測試頁> 列印測試頁，這可以更有效地進行調整。

測試頁


您為修正扭曲 (平行四邊形) 列印的測試頁也可用於修正扭曲 (梯形)、調整縮放倍率、調整左頁邊對齊，以及調整前頁邊對齊。如果按照「修正影像未對齊 → 修正扭曲 (平行四邊形) → 修正扭曲 (梯形) → 調整縮放倍率 → 調整左頁邊對齊 → 調整前頁邊對齊」的順序調整影像位置，需要在進行調整時列印測試頁，如下所示。開始「修正影像未對齊」之前。開始「修正影像未對齊」之前

您為修正扭曲 (平行四邊形) 列印的測試頁也可用於修正扭曲 (梯形)、調整縮放倍率、調整左頁邊對齊，以及調整前頁邊對齊。如果按照「修正影像未對齊 → 修正扭曲 (平行四邊形) → 修正扭曲 (梯形) → 調整縮放倍率 → 調整左頁邊對齊 → 調整前頁邊對齊」的順序調整影像位置，需要在進行調整時列印測試頁，如下所示。

開始「修正影像未對齊」之前。

開始「修正影像未對齊」之前

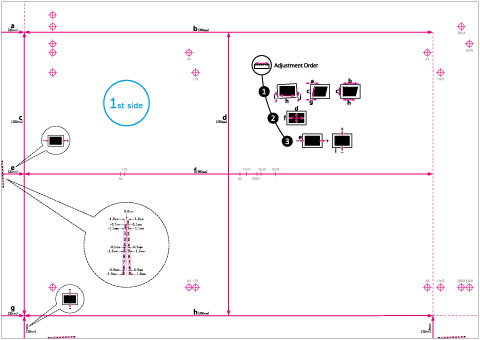

標準尺寸測試頁

調整影像位置時使用的測試頁如下所述。下列顯示在 A3 紙上列印的測試頁。

(印有"1st side"的一面是正面。未列印的一面是背面。)

長紙張測試頁

下方說明調整長紙張的影像位置時使用的長紙張測試頁。下列顯示在使用者定義的尺寸 (330.2 x 762 mm) 紙張上列印時使用的長紙張測試頁。(印有"1st side"的一面是正面。未列印的一面是背面。)


進行調整之前，請使用下列條件列印長紙張測試頁。如果未正確列印，調整可能不準確。將縮放倍率設定為 100% (相同尺寸)。使用輸出所用的紙張列印長紙張測試頁。可從線上手冊網站取得長紙張測試頁。


「b」、「f」、「h」和「j」可能會列印多次，具體取決於輸出紙張的尺寸。在距離紙張末頁邊最近的位置進行調整。

「修正影像未對齊」、「修正扭曲 (平行四邊形)」和「修正扭曲 (梯形)」的記號

「i」和「j」記號用於修正影像未對齊，「a」和「g」記號用於修正扭曲 (平行四邊形)，「b」和「h」記號用於修正扭曲 (梯形)。

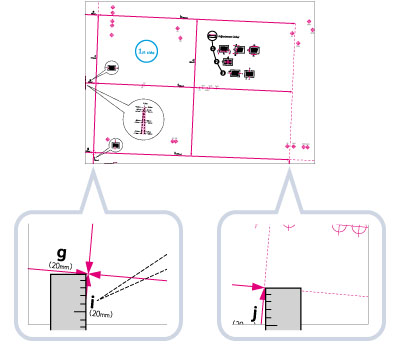

如果列印的影像未對齊，您可以透過指定「修正影像未對齊」模式來調整影像位置。在測量並輸入「i」和「j」記號的長度後，會修正影像位置 (對於長紙張：最接近紙張末頁邊的「i」、「j」和「h」記號長度)。

標準尺寸	長紙張

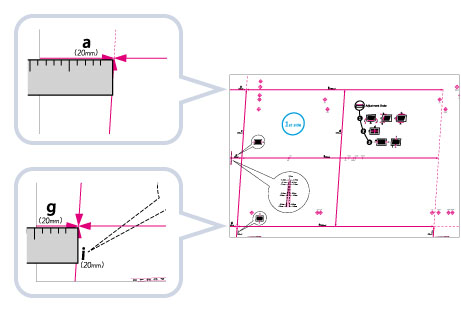

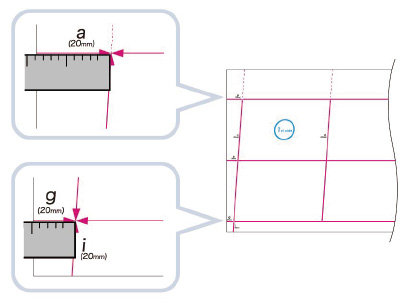

如果列印的影像如同平行四邊形一樣扭曲，您可以透過指定「修正扭曲 (平行四邊形)」模式來調整影像的角度。測量並輸入「a」和「g」記號的長度後，會修正影像的角度。

標準尺寸	長紙張

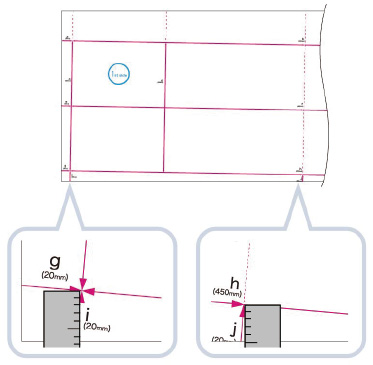

如果列印的影像如同梯形一樣扭曲，您可以透過指定「修正扭曲 (梯形)」模式來調整影像的角度。測量並輸入「b」和「h」記號的長度後，會修正影像角度 (對於長紙張：最接近紙張末頁邊的「b」和「h」記號長度)。

標準尺寸	長紙張

調整縮放倍率的套準記號

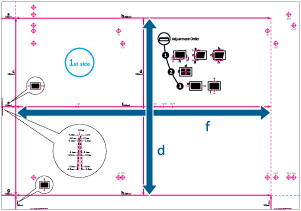

列印區域的縮放倍率在測試頁上以「f」和「d」顯示。設定正確時，「f」的長度為 360 mm，「d」的長度為 250 mm (對於長紙張：「f」的長度為 450.0 mm、550.0 mm、650.0 mm，「d」的長度為 250 mm)。

標準尺寸	長紙張

標準尺寸
如果使用小於 270 mm x 380 mm 的紙張列印測試頁，您無法測量「f」和「d」的長度，原因是完整影像將無法列印在紙張上。在此情況下，請比較「f/2」和「d/2」的已測量長度與預設值 (f/2：180 mm，d/2：125 mm) 來計算放大/縮小百分比。透過計算出的百分比，調整縮放倍率。調整影像的縮放倍率缺少影像的測試頁範例。長紙張如果使用小於270 mm x 762 mm的紙張列印長紙張測試頁，則不會在紙張上列印整個影像。透過將測量的「d/2」長度與預設值 (d/2：125 mm) 進行比較來計算放大/縮小百分比。如果「f」未完全列印，請測量最接近紙張末頁邊的「f」長度，並透過將測量長度與預設值 (f = 450 mm、550 mm、650 mm) 進行比較來計算放大/縮小百分比。透過使用計算的百分比，調整縮放倍率。調整影像的縮放倍率缺少影像的長紙張測試頁範例。

標準尺寸

如果使用小於 270 mm x 380 mm 的紙張列印測試頁，您無法測量「f」和「d」的長度，原因是完整影像將無法列印在紙張上。在此情況下，請比較「f/2」和「d/2」的已測量長度與預設值 (f/2：180 mm，d/2：125 mm) 來計算放大/縮小百分比。透過計算出的百分比，調整縮放倍率。調整影像的縮放倍率

缺少影像的測試頁範例。

長紙張

如果使用小於270 mm x 762 mm的紙張列印長紙張測試頁，則不會在紙張上列印整個影像。透過將測量的「d/2」長度與預設值 (d/2：125 mm) 進行比較來計算放大/縮小百分比。如果「f」未完全列印，請測量最接近紙張末頁邊的「f」長度，並透過將測量長度與預設值 (f = 450 mm、550 mm、650 mm) 進行比較來計算放大/縮小百分比。透過使用計算的百分比，調整縮放倍率。調整影像的縮放倍率

缺少影像的長紙張測試頁範例。

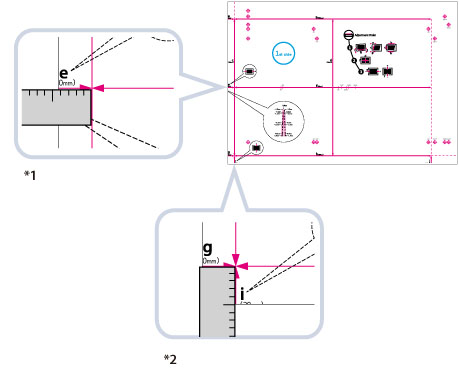

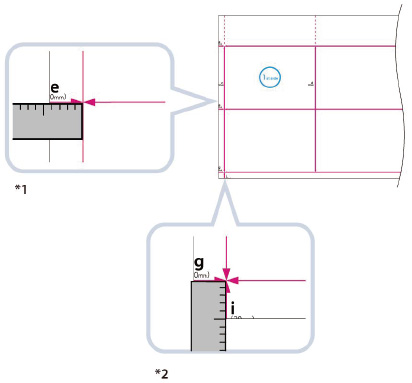

左頁邊和前頁邊上的套準記號

如果輸出紙張上列印的影像從進紙方向的正確位置左右移動，則可以透過測量「i」的長度並輸入值來調整位置。

如果輸出紙張上列印的影像從進紙方向的正確位置前後移動，則可以透過測量「e」的長度並輸入值來調整位置。

標準尺寸	長紙張

*1 調整前頁邊對齊

*2 調整左頁邊對齊
