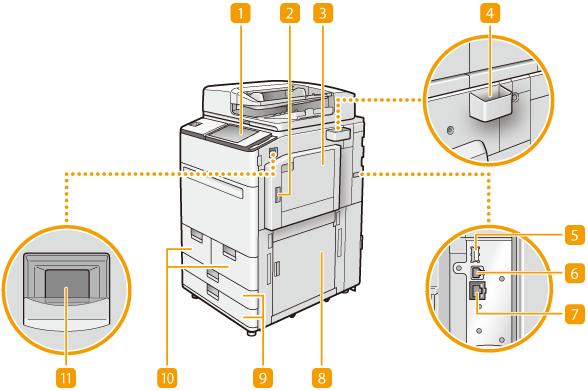

Přední strana
Ovládací panel
Na ovládacím panelu se nacházejí číselná tlačítka,
, indikátory, displej dotekového panelu atd. Z ovládacího panelu můžete provádět všechny operace a zadávat nastavení. Ovládací panel
, indikátory, displej dotekového panelu atd. Z ovládacího panelu můžete provádět všechny operace a zadávat nastavení. Ovládací panel
Horní pravý kryt hlavní jednotky
Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru
Víceúčelová přihrádka
Uložte papír do víceúčelová přihrádky, jestliže chcete použít jiný typ papíru, než jaký je uložen v podstavci/zásuvce na papír.
Úložná krabice na ubrousky na čištění skla
Tuto krabici použijte k uchovávání ubrousků na čištění kopírovací desky.
USB port (pravá zadní strana stroje)
Ke stroji můžete připojit zařízení, jako je např. externí pevný disk. Zálohování/obnova dat
USB port (na pravé zadní straně stroje) podporuje standard USB 3.0.
USB konektor
Kabel USB použijte pro propojení stroje s počítačem.
USB konektor podporuje USB 2.0.
Port LAN
Kabel LAN použijte pro propojení stroje a kabelového směrovače LAN apod. Nastavení síťového prostředí
Dolní pravý kryt hlavní jednotky
Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru na pravé straně hlavní jednotky
Zásuvka na papír 1/zásuvka na papír 2
Zde ukládejte typ papíru, který často používáte. Můžete zde ukládat papír, který nelze ukládat do podstavců na papír. Podstavec/zásuvka na papír
Podstavec na papír 1/podstavec na papír 2
Zde ukládejte typ papíru, který často používáte. Podstavec/zásuvka na papír
Vypínač
Stiskněte vypínač při zapínání nebo vypínání stroje.

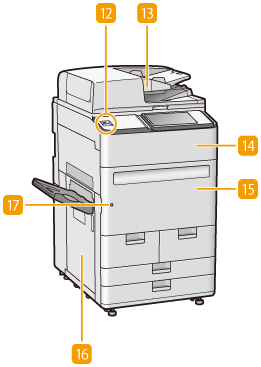

USB port (na přední straně stroje)
Ke stroji lze připojit zařízení, jako např. paměťové zařízení USB. Připojení paměťového zařízení USB
V případě některých paměťových médií se může stát, že nedokáží uložit data správně.
USB port (na přední straně stroje) podporuje standard USB 2.0.
Podavač
Automaticky podává originály ke skenování do zařízení. Pokud jsou do podavače vloženy dva nebo více listů papíru, originály se skenují postupně bez přerušení. Podavač
Kryt otvoru pro výměnu toneru
Otevřete tento kryt, chcete-li vyměnit tonerovou kazetu. Výměna tonerové kazety
Přední kryt hlavní jednotky
Tento kryt otevřete při odstraňování zachyceného papíru. Zachycení papíru uvnitř hlavní jednotky
Levý kryt hlavní jednotky
Tento kryt otevřete při odstraňování zachyceného papíru. Zachycení papíru na levé straně hlavní jednotky
Kontrolka uzamčení předního krytu hlavní jednotky
Rozsvítí se při uzamčení předního krytu hlavní jednotky. Odstraňování zachyceného papíru
|
|
|
Další informace o nastavení volitelného zařízení nainstalovaného na stroji viz v Možnosti.
|
Připojení paměťového zařízení USB
Do portu USB umístěného na levé straně ovládacího panelu můžete připojit paměťové zařízení USB a tisknout data přímo z paměťového zařízení USB. Originály naskenované na stroji lze také přímo uložit do paměťového zařízení USB.
|
|
Při připojování paměťového zařízení USB ke stroji dbejte na to, aby bylo orientováno správným směrem. Jestliže je nepřipojíte řádným způsobem, můžete způsobit závadu na paměťovém zařízení USB nebo na stroji.
Při odebírání paměťového zařízení USB se řiďte náležitým postupem. Odebrání paměťového média Když tak neučiníte, můžete způsobit závadu na paměťovém zařízení USB nebo na stroji.
Stroj podporuje pouze paměťová zařízení USB formátu FAT32/exFAT.
|
|
|
Nepodporovaná zařízení a použitíPaměťová média se zabezpečovacími funkcemi
Paměťová média neodpovídající parametrům USB
Čtečky paměťových karet připojené přes USB
Připojení paměťového média pomocí prodlužovacího kabelu
Připojení paměťového média přes rozbočovač USB
|
