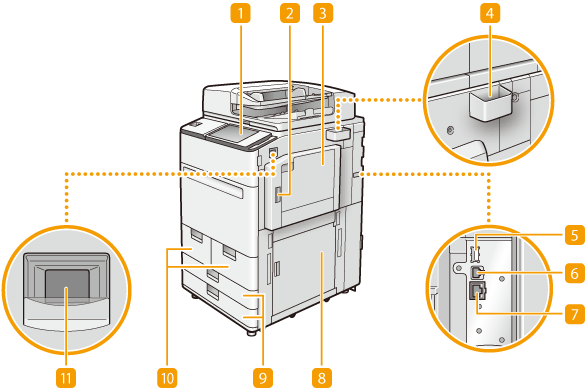

Przednia strona
Panel sterowania
Na panelu sterowania znajdują się klawisze numeryczne,
, wskaźniki, ekran dotykowy itd. Z poziomu panelu sterowania można wykonywać wszystkie działania i konfigurować poszczególne ustawienia.Panel sterowania
, wskaźniki, ekran dotykowy itd. Z poziomu panelu sterowania można wykonywać wszystkie działania i konfigurować poszczególne ustawienia.Panel sterowania
Prawa górna pokrywa jednostki głównej
Pokrywę tę należy otwierać wtedy, gdy we wnętrzu urządzenia zablokuje się papier.Papier blokuje się w źródle papieru
Taca wielofunkcyjna
Papier ładuje się do tacy uniwersalnej, gdy używany ma być format papieru inny niż znajdujący się w szufladzie/zasobniku na papier.
Pojemnik na szmatkę do czyszczenia szklanej płyty
Należy przechowywać w tym pojemniku materiał niezbędny do czyszczenia szklanej płyty.
Port USB (prawa strona tylnej ściany urządzenia)
Do urządzenia można podłączyć komponenty, takie jak zewnętrzny dysk twardy.Tworzenie kopii zapasowej/przywracanie danych
Port USB (prawa strona tylnej ściany urządzenia) obsługuje standard USB 3.0.
Złącze USB
Umożliwia podłączenie kabla USB, za pośrednictwem którego nawiązane zostanie połączenie między urządzeniem i komputerem.
Złącze USB jest zgodne ze standardem USB 2.0.
Port LAN
Umożliwia podłączenie urządzenia do routera przewodowego LAN lub innego sprzętu za pomocą kabla LAN Konfiguracja środowiska sieciowego
Prawa dolna pokrywa jednostki głównej
Pokrywę tę należy otwierać wtedy, gdy we wnętrzu urządzenia zablokuje się papier.Papier zacina się po prawej stronie urządzenia podstawowego
Szuflada na papier 1/2
Załadować papier, który jest najczęściej wykorzystywany.Można załadować papier, którego nie można załadować do zasobników na papier.Zasobnik/szuflada na papier
Zasobnik na papier 1/2
Załadować papier, który jest najczęściej wykorzystywany.Zasobnik/szuflada na papier
Przycisk zasilania
Nacisnąć na przycisk zasilania podczas włączania i wyłączania urządzenia.
Port USB (przednia ściana urządzenia)
Można podłączyć np. nośniki pamięci USB do urządzenia.Podłączanie nośnika pamięci USB
Niektóre nośniki pamięci mogą uniemożliwiać prawidłowe zapisanie danych.
Port USB (przednia ściana urządzenia) obsługuje standard USB 2.0.

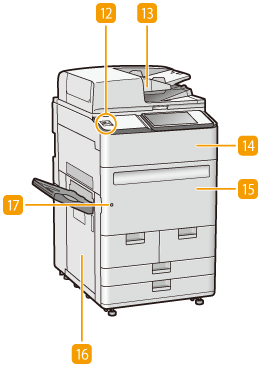

Podajnik
Automatycznie umieszcza w urządzeniu oryginały do zeskanowania.Gdy w podajniku umieszczonych zostanie kilka arkuszy, oryginały mogą być skanowane w sposób ciągły.Podajnik
Pokrywa wymiany tonera
Otwórz pokrywę, gdy wymieniasz zasobnik z tonerem. Wymiana zasobnika z tonerem
Przednia pokrywa jednostki głównej
Pokrywę tę należy otwierać, gdy zablokuje się papier.Papier zacina się wewnątrz urządzenia podstawowego
Lewa pokrywa jednostki głównej
Pokrywę tę należy otwierać, gdy zablokuje się papier.Papier zacina się po lewej stronie urządzenia podstawowego
Wskaźnik zablokowania przedniej pokrywy urządzenia podstawowego
Zaświeca się, gdy przednia pokrywa urządzenia podstawowego zostanie zamknięta i zablokowana.Usuwanie zablokowanego papieru
|
|
|
Aby uzyskać więcej informacji na temat konfiguracji wyposażenia opcjonalnego dołączonego do urządzenia, patrz Opcje.
|
Podłączanie nośnika pamięci USB
Możesz podłączyć nośnik pamięci USB do portu USB, który znajduje się po lewej stronie panelu sterowania i wydrukować dane zapisane na tym nośniku.Na nośniku pamięci USB można również bezpośrednio zapisać zeskanowane za pomocą urządzenia oryginały.
|
|
Przed podłączeniem nośnika USB do urządzenia należy sprawdzić, czy jego złącze jest prawidłowo ustawione względem złącza w urządzeniu.Próby podłączenia nośnika USB do urządzenia w sposób nieprawidłowy mogą skutkować uszkodzeniem złącza nośnika lub urządzenia.
Podczas wyjmowania nośnika z portu USB należy postępować zgodnie z odpowiednią procedurą.Odłączanie nośnika pamięci Niezastosowanie się do tej procedury może skutkować uszkodzeniem nośnika USB lub urządzenia.
W przypadku nośników USB urządzenie obsługuje wyłącznie system plików FAT32/exFAT.
|
|
|
Urządzenia nieobsługiwane i ich eksploatacjaNośnik z funkcjami zabezpieczającymi
Nośniki pamięci, które nie spełniają specyfikacji portu USB
Czytniki kart podłączone do portu USB
Podłączanie nośnika z wykorzystaniem przewodu przedłużającego
Podłączenie nośnika pamięci poprzez hub USB
|
