Cargar papel
Esta sección describe cómo cargar papel.
Precaución para curvatura del papel
Si el papel se atasca o la calidad de impresión es deficiente, la curvatura del papel suele ser la causa. La rigidez del papel, la dirección de curvatura, y la cantidad de curvatura tienen una fuerte influencia en lo bien que el papel se transporta a través del equipo. Al cargar el papel, ajuste siempre la cantidad de curvatura al nivel apropiado, como se describe a continuación.
Relación entre la fibra del papel y su curvatura
La rigidez del papel depende de la dirección de su fibra. El papel tiende a curvarse en la dirección de la fibra.
Cuando utilice papel estucado cuyo gramaje sea de 105 g/m2 a menos, o papel fino cuyo gramaje sea de 60 a 63 g/m2, recomendamos utilizar papel con el grano paralelo a la dirección de alimentación del papel.
Corregir la curvatura del papel
Con el fin de evitar problemas resultantes de la curvatura del papel, es necesario alisar el papel adecuadamente.
La cantidad de curvatura que puede causar problemas depende del tipo y grosor del papel. Consulte las instrucciones siguientes para corregir la curvatura del papel para que esté dentro del margen aceptable, y vuelva a cargar el papel. el papel que tiene ondas, bordes curvados o pliegues no se puede utilizar.
Medir la curvatura del papel
Coloque el papel sobre una superficie horizontal. Coloque una regla contra el borde de cabecera respecto a la dirección de transporte de papel, y mida la curvatura en los dos extremos. Si se trata de una curvatura hacia abajo, dé la vuelta al papel antes de medir la curvatura.
Medir una curvatura perpendicular
* Dirección de transporte
Medir una curvatura paralela
* Dirección de transporte
IMPORTANTE |
Para papel pequeño y grueso, como tarjetas postales, además de observar las condiciones siguientes, deberá ajustar la diferencia entre el nivel de curvatura interior y exterior de modo que sea inferior a 5 mm.  |
Margen de curvatura aceptable

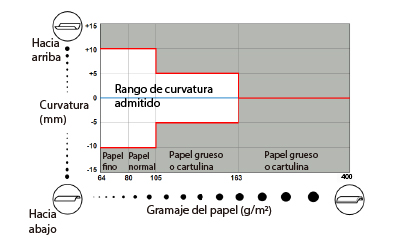

Margen de curvatura aceptable cuando la curvatura es perpendicular a la dirección de alimentación
Si alimenta papel desde la unidad principal o desde Deposito POD D/Módulo de Alimentación Opcional Secundario POD Deck-D
Recomendamos usar papel con una curvatura hacia arriba o hacia abajo de 5 mm o menos, independientemente del grosor del papel.
Si alimenta papel desde la Depósito POD Sencillo C/Depósito POD Sencillo XL A
Si alimenta papel de gramaje de 221 a 300 g/m2 y cuya longitud en la dirección de alimentación sea de 200 mm o menos, recomendamos utilizar papel que se rice hacia arriba 5 mm o menos. No recomendamos papel que se rice hacia abajo.
Si el papel es diferente al indicado arriba, recomendamos utilizar papel que se rice hacia arriba o abajo 5 mm o menos.

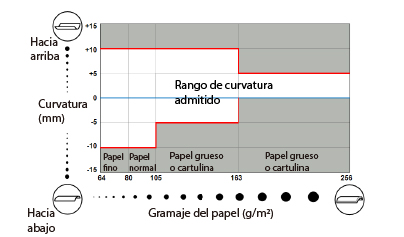

Si alimenta papel desde la Opción de Alimentación para Originales de Longitud especial (Banners) D
Si alimenta papel cuyo peso es de 105 g/m2 o menor, recomendamos utilizar papel que se rice hacia arriba o abajo 10 mm o menos.
Si alimenta papel cuyo peso es de 106 a 163 g/m2, recomendamos utilizar papel que se rice hacia arriba 10 mm o menos, o bien hacia abajo 5 mm o menos.
Si alimenta papel cuyo peso es de 164 a 256 g/m2, recomendamos utilizar papel que se rice hacia arriba 5 mm o menos. No se recomienda usar papel que se rice hacia abajo.
Margen de curvatura aceptable cuando la curvatura es paralela a la dirección de alimentación
Si alimenta papel desde la unidad principal o desde el Deposito POD D/Módulo de Alimentación Opcional Secundario POD Deck-D/Depósito POD Sencillo C/Depósito POD Sencillo XL A
Cuando la curvatura se produce en la dirección de alimentación, aparece un hueco entre el papel y las chapas de cambio de tamaño en el depósito de papel, lo cual puede hacer que el papel se alimente torcido. Si no puede evitar el uso de papel con tendencia a curvarse, asegúrese siempre de que la curvatura esté comprendida al menos dentro del rango especificado en el gráfico siguiente.
No obstante, no podrá utilizar papel grueso o cartulina (de 164 a 400 g/m2) con este tipo de curvatura. Con papel grueso o cartulina (de 164 a 400 g/m2) se pueden producir problemas de transporte independientemente del nivel de curvatura. Para tamaños de papel A4 o inferiores, recomendamos utilizar papel con la fibra en la dirección del borde largo (A). Para tamaños A3 o superiores, recomendamos utilizar papel con la fibra en la dirección del borde corto (B).

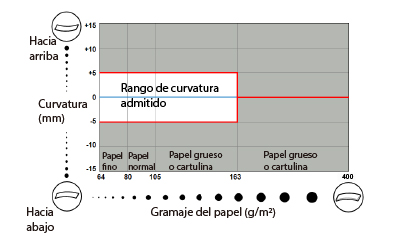

Unidad principal o Deposito POD D/Módulo de Alimentación Opcional Secundario POD Deck-D
Depósito POD Sencillo C/Depósito POD Sencillo XL A

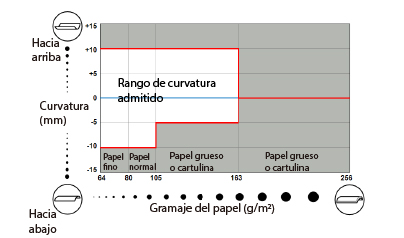

Si alimenta papel desde la Opción de Alimentación para Originales de Longitud especial (Banners) D
Si alimenta papel cuyo peso es de 105 g/m2 o menor, recomendamos utilizar papel que se rice hacia arriba o abajo 10 mm o menos.
Si alimenta papel cuyo peso es de 106 a 163 g/m2, recomendamos utilizar papel que se rice hacia arriba 10 mm o menos, o bien hacia abajo 5 mm o menos.
