Cargar papel en la Depósito POD Sencillo XL A (opcional)

Si hay un Depósito POD Sencillo XL A , se puede suministrar una fuente de papel adicional, además de los casetes preinstalados en el equipo de forma predeterminada.
La ubicación del Depósito POD Sencillo XL A se muestra en la ilustración siguiente.
El Depósito POD Sencillo XL A puede cargar hasta 3500 hojas de papel normal (80 g/m2) o 1000 hojas de papel largo (80 g/m2).
ATENCIÓN
El elevador situado dentro del depósito de papel asciende y desciende automáticamente. Cuando cargue papel tenga cuidado con los dedos para evitar lesiones.
IMPORTANTE
Si el equipo está en modo de reposo (la pantalla táctil no aparece y sólo está iluminado el (ahorro de energía)) es posible que no pueda abrir el depósito de papel. En ese caso, pulse el (ahorro de energía) para reactivar el equipo y, a continuación, pulse el botón de apertura del depósito de papel.
Si necesita levantar el elevador (por ejemplo, si han caído objetos en el interior del Depósito POD Sencillo XL A), no levante el elevador más de 50 mm ni diagonalmente, ya que esto podría resultar en mal funcionamiento o daño del equipo.
No levante el elevador dentro de los depósitos de papel mientras la alimentación principal está activada, porque esto podría resultar en mal funcionamiento o daño del equipo. Si necesita levantar el elevador, por ejemplo, si deja caer objetos, desactive la alimentación principal con los depósitos de papel abiertos. Para consultar las instrucciones de apagado de la máquina, consulte "Alimentación principal y tecla de ahorro de energía".
No de golpes fuertes al retén del borde posterior a cuando cargue papel en el depósito de papel, ya que esto podría resultar en mal funcionamiento o daño del equipo.
Ajuste las placas de cambio de tamaño (exterior e interior) y el retén del borde posterior correctamente para evitar atascos de papel, impresiones con manchas o que se ensucie el interior del equipo.
El papel curvado se debe enderezar antes de cargarlo en el depósito de papel.
No podrá hacer copias ni imprimir si carga papel por encima de la marca de límite de carga () o si el depósito de papel no se introduce totalmente en el equipo.
Asegúrese de que la altura de la pila de papel no supere la marca de límite de carga ( ).
Compruebe siempre que el depósito de papel esté en su sitio.
No ponga papel u otros objetos en las partes vacías de los lados del depósito de papel, ya que esto podría causar un mal funcionamiento o daños en el equipo.
NOTA
La Depósito POD Sencillo XL A es un producto opcional.
Para información acerca del papel disponible, consulte "Papel admitido".
Cuando imprima en papel cuya longitud a lo largo de la dirección de alimentación del papel sea de 487,8 mm o más, consulte "Ajuste/cambio del tamaño de papel para las hojas largas".
Si en el paquete de papel figuran instrucciones sobre la cara del papel que se debe cargar, siga dichas instrucciones.
Cuando cargue papel en el Depósito POD Sencillo XL A, colóquelo con la cara de impresión hacia arriba.
Si se producen problemas de impresión, pruebe a dar la vuelta a la pila de papel y cargarlo de nuevo. Sin embargo, no se puede dar la vuelta a papel gofrado, papel estucado en una cara ni papel ya impreso. Cambie a nuevo papel.
Si la pila de papel es demasiado alta, los bordes de la pila de papel podrían curvarse o arrugarse, causando una mala calidad de impresión. Separe la pila de papel en varios juegos y cárguelos individualmente, cada uno con una altura de 20 mm o inferior.
Ajuste/cambio del tamaño de papel para papel de tamaño estándar
Ajuste/cambio del tamaño de papel para las hojas largas
Cargar papel en la Depósito POD Sencillo XL A

Ajuste/cambio del tamaño de papel para papel de tamaño estándar

Siga el procedimiento siguiente para cambiar las opciones de papel del papel de tamaño estándar (inferior a 487,8 mm).
1.
Registre el tamaño de papel deseado para el Depósito POD Sencillo XL A en [Opciones de papel] en [Preferencias] (Configuración).
Para obtener más detalles acerca de cómo registrar el tamaño de papel del Depósito POD Sencillo XL A, consulte "Guardar el tamaño y el tipo de papel para el origen del papel".
2.
Abra el depósito de papel.
1.Pulse el botón de apertura.
2.Abra el depósito de papel.
El elevador interior baja automáticamente hasta la posición de carga de papel.
NOTA
Dependiendo de las condiciones, el depósito de papel puede tardar cierto tiempo en abrirse.
El soporte de fijación para las placas de cambio de tamaño sólo se requiere cuando se usan hojas largas. Retírelo cuando use papel de tamaño estándar. Además, no se puede utilizar cuando el ancho del papel en uso es inferior a 210 mm.
Si ha instalado el soporte de fijación de las placas de cambio de tamaño, extráigalo y colóquelo en su posición especificada, es decir, en el lado derecho del depósito de papel.
3.
Deslice el retén del borde posterior a una posición en la que no interfiera con el papel.
Deslice el retén del borde posterior presionando su palanca como se muestra en la ilustración.

4.
Retire todo el papel cargado.
NOTA
Si el retén del borde posterior está colocado en la posición de hoja larga, la luz del interruptor de tamaño de papel se iluminará. En este caso, deslice el retén del borde posterior a la posición de tamaño estándar.
5.
Pulsando la palanca como se muestra en la ilustración, deslice las placas de cambio de tamaño (exterior e interior) a una posición en la que no interfieran con el papel.
6.
Cargue el papel deseado con una altura de aproximadamente 10 mm.
ATENCIÓN
Al cargar el papel tenga cuidado de no cortarse con los bordes del papel.
IMPORTANTE
Para cargar las hojas largas (487,8 mm o más largas), cierre en primer lugar el depósito de papel para levantar el elevador interior, abra el depósito de papel y después cargue el papel. Si trata de cargar papel cuando el elevador interior esté en su posición más baja, el papel puede no cargarse adecuadamente, y pueden producirse atascos de papel. (Consulte "Ajuste/cambio del tamaño de papel para las hojas largas".)
No ponga papel u otros objetos en las partes vacías del depósito de papel. Esto podría causar un mal funcionamiento o daños en el equipo.
7.
Pulsando la palanca como se muestra en la ilustración, deslice las placas de cambio de tamaño izquierdas (exterior e interior) y ajústelas para el tamaño del papel que se está utilizando.
8.
Deslice el retén del borde posterior y, a continuación, ajústelo al tamaño del papel que se está utilizando.
IMPORTANTE
Si el retén del borde posterior no está apropiadamente ajustado, el papel puede atascarse, la calidad de la imagen puede degradarse, o el interior del equipo puede ensuciarse. Cerciórese de cargar el papel con el retén del borde posterior adecuadamente alineado con las marcas de tamaño del papel de la parte superior y la base del depósito de papel.
9.
Cargue todo el papel restante en el depósito de papel.
NOTA
Si la pila de papel es demasiado alta, los bordes de la pila de papel podrían curvarse o arrugarse, causando una mala calidad de impresión. Separe la pila de papel en varios juegos y cárguelos individualmente, cada uno con una altura de 20 mm o inferior.
10.
Introduzca con cuidado el depósito de papel hacia el interior del equipo hasta que encaje en su sitio y quede totalmente cerrado.
El elevador interior asciende automáticamente, y prepara el depósito de papel para impresión.
ATENCIÓN
Tenga cuidado con los dedos al cerrar el depósito de papel.
11.
Cambie el tamaño del papel de la hoja de medios e insértela en la chapa de medios.
1.Extraiga la hoja de medios de la chapa de medios.
2.Pegue la etiqueta de tamaño de papel que coincida con el nuevo tamaño de papel en la hoja de medios.
3.Inserte la hoja de medios en la chapa de medios.

Ajuste/cambio del tamaño de papel para las hojas largas

Siga el procedimiento descrito a continuación para cambiar la configuración del papel para las hojas largas (487,8 mm o más).
1.
Registre el tamaño de papel deseado para el Depósito POD Sencillo XL A en [Opciones de papel] en [Preferencias] (Configuración).
Para obtener más detalles acerca de cómo registrar el tamaño de papel del Depósito POD Sencillo XL A, consulte "Guardar el tamaño y el tipo de papel para el origen del papel".
2.
Abra el depósito de papel.
1.Pulse el botón de apertura.
2.Abra el depósito de papel.
El elevador interior baja automáticamente hasta la posición de carga de papel.
NOTA
Dependiendo de las condiciones, el depósito de papel puede tardar cierto tiempo en abrirse.
3.
Deslice el retén del borde posterior a una posición en la que no interfiera con el papel de hojas largas.
Deslice el retén del borde posterior presionando su palanca como se muestra en la ilustración.

4.
Retire todo el papel cargado.
IMPORTANTE
Cuando deslice el retén del borde posterior a la posición de hoja larga después de retirar todo el papel, la luz del interruptor de tamaño de papel parpadea o se enciende.
NOTA
Cuando la luz del interruptor de tamaño de papel parpadee, vaya al paso 5.
Cuando la luz del interruptor de tamaño de papel se encienda, vaya al paso 6.
5.
Cierre el depósito de papel.
IMPORTANTE
La luz del interruptor del tamaño de papel comienza a parpadear. Mientras parpadee, no abra el depósito de papel. Una vez completada la preparación, la luz del interruptor de tamaño de papel deja de parpadear y permanece iluminada. Ahora podrá cargar papel en el depósito de papel.
6.
Abra el depósito de papel y, a continuación, cargue hojas largas hasta aproximadamente 10 mm de altura.
ATENCIÓN
Al cargar el papel tenga cuidado de no cortarse con los bordes del papel.
7.
Manteniendo la pila de papel presionada contra la pared izquierda, deslice la placa de cambio de tamaño de papel izquierda (exterior) hacia el papel.
NOTA

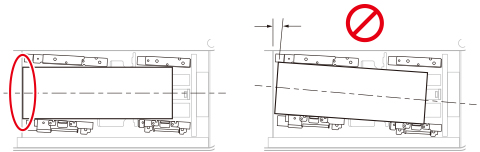

El borde de la pila de papel de hojas largas debe estar paralelo a la pared izquierda.
No ajuste la placa de cambio de tamaño con demasiada fuerza, ya que podría provocar que el papel se eleve parcialmente.
8.
Empuje la pila de papel a ras contra la pared izquierda y la placa de cambio de tamaño izquierda (interior).
9.

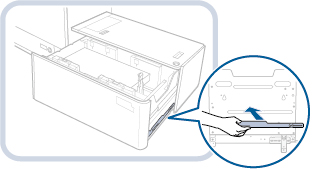

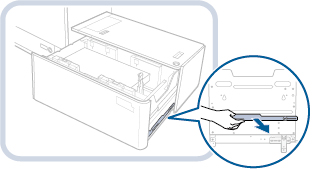

Extraiga el soporte de fijación de las placas de cambio de tamaño instalado en el lado derecho del depósito de papel.
10.
Instale el soporte de fijación para las placas de cambio de tamaño.
1.Inserte el pasador de posicionamiento.
2.Apriete el tornillo de moneda en el lado interior.
NOTA
Asegúrese de apretar el tornillo de moneda en el lado interior primero. Si aprieta el tornillo de moneda en el lado exterior en primer lugar, las placas de cambio de tamaño podrían inclinarse.
Apriete el tornillo de moneda firmemente. Si el tornillo de moneda está inclinado o suelto, la precisión de la impresión podría verse afectada.
11.
Manteniendo la placa de cambio de tamaño izquierda (exterior) presionada contra la pila de papel de hojas largas, apriete el tornillo de moneda de la parte exterior del soporte de fijación para las placas de cambio de tamaño.
NOTA

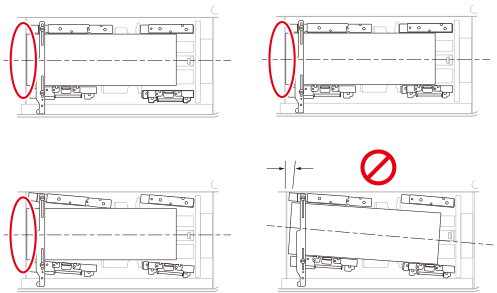

Compruebe que ambos extremos del borde izquierdo de la pila de papel de hojas largas estén en contacto con la pared izquierda.
12.
Presione el retén del borde posterior contra la pila de papel de hojas largas.
IMPORTANTE
Si el retén del borde posterior no está apropiadamente ajustado, el papel puede atascarse, la calidad de la imagen puede degradarse, o el interior del equipo puede ensuciarse. Cerciórese de cargar el papel con el retén del borde posterior adecuadamente alineado con las marcas de tamaño del papel de la parte superior y la base del depósito de papel.
13.
Deslice la placa de cambio de tamaño derecha (exterior) hacia el papel.
NOTA
Compruebe que la pila de papel de hojas largas quede al ras contra la pared izquierda.
Al deslizar la placa de cambio de tamaño derecha (exterior), tenga cuidado puesto que el papel podría deslizarse debajo de la placa.
14.
Cargue todo el papel restante en el depósito de papel.
NOTA
Si la pila de papel es demasiado alta, los bordes de la pila de papel podrían curvarse o arrugarse, causando una mala calidad de impresión. Separe la pila de papel en varios juegos y cárguelos individualmente, cada uno con una altura de 20 mm o inferior.
15.
Introduzca con cuidado el depósito de papel hacia el interior del equipo hasta que encaje en su sitio y quede totalmente cerrado.
El elevador interior asciende automáticamente, y prepara el depósito de papel para impresión.
ATENCIÓN
Tenga cuidado con los dedos al cerrar el depósito de papel.
16.
Cambie el tamaño del papel de la hoja de medios e insértela en la chapa de medios.
1.Extraiga la hoja de medios de la chapa de medios.
2.Pegue la etiqueta de tamaño de papel que coincida con el nuevo tamaño de papel en la hoja de medios.
3.Inserte la hoja de medios en la chapa de medios.

Cargar papel en la Depósito POD Sencillo XL A

Si selecciona el Depósito POD Sencillo XL A cuando no contenga papel, o si se agota el papel del Depósito POD Sencillo XL A durante un trabajo de impresión, en la pantalla táctil aparece una pantalla indicando que debe cargar papel.
Siga el procedimiento descrito a continuación para cargar papel en el Depósito POD Sencillo XL A.
ATENCIÓN
Al cargar el papel tenga cuidado de no cortarse con los bordes del papel.
IMPORTANTE
Si el papel se agota y la impresión se detiene cuando imprima en el modo Grapar, no quite las hojas de salida que estén esperando para graparse. (La impresión y el grapado se reanudarán cuando cargue papel).
NOTA
Si durante la impresión aparece un mensaje que indica que cargue papel, el resto de impresiones se harán automáticamente después de cargar el papel correcto. Si selecciona otro origen de papel, el resto de impresiones se harán después de pulsar [Aceptar].
1.
Abra el depósito de papel.
1.Pulse el botón de apertura.
2.Abra el depósito de papel.
El elevador interior baja automáticamente hasta la posición de carga de papel.
2.
Prepare el papel que se debe cargar.
Abra el paquete de papel y extraiga la pila de papel.
NOTA
Para obtener impresiones de la mejor calidad, utilice papel recomendado por Canon.

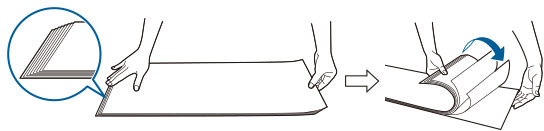

Antes de cargar el papel, airee las hojas varias veces y, a continuación, alinee sus bordes para facilitar la alimentación. El papel recién sacado de su envoltorio debe ser aireado como una pila.
Para una pila de papel de hojas largas, haga un ángulo oblicuo sosteniendo sus dos extremos. Luego, airee bien las hojas por un lado para dejar entrar el aire. Después de alinear la pila de papel, airee el lado opuesto de la misma manera. Si varias hojas están pegadas, sepárelas cuidadosamente una por una.
3.
Cargue la pila de papel en el depósito de papel, manteniendo su borde al ras contra la pared izquierda.
4.
Introduzca con cuidado el depósito de papel hacia el interior del equipo hasta que encaje en su sitio y quede totalmente cerrado.
El elevador interior asciende automáticamente, y prepara el depósito de papel para impresión.
ATENCIÓN
Tenga cuidado con los dedos al cerrar el depósito de papel.
IMPORTANTE
En las siguientes situaciones, ajuste las placas de cambio de tamaño para que coincidan con el tamaño del papel que esté cargando.
Ajuste/cambio del tamaño de papel para papel de tamaño estándar
Ajuste/cambio del tamaño de papel para las hojas largas
Cuando cargue el papel en el depósito de papel por primera vez.
Cuando cargue papel y los bordes de la pila de papel pueden curvarse en el depósito de papel o haya separaciones entre el borde del papel y las placas de cambio de tamaño, debido a que el tamaño del papel que esté cargando no coincide con el tamaño de papel al que están actualmente ajustadas las placas de cambio de tamaño.
No de golpes fuertes al retén del borde posterior a cuando cargue papel en el depósito de papel, ya que esto podría resultar en mal funcionamiento o daño del equipo.
No cargue en el Depósito POD Sencillo XL A los siguientes tipos de papel. Si lo hace, es posible que se produzcan atascos de papel.
Papel muy curvado o arrugado
Papel cebolla
Papel que se haya impreso utilizando una impresora de transferencia térmica
El anverso de papel que se haya impreso utilizando una impresora de transferencia térmica
El papel curvado se debe enderezar antes de cargarlo en el depósito de papel.
No cargue papel que ya haya sido impreso en el Depósito POD Sencillo XL A, puesto que podría causar un funcionamiento incorrecto o dañar el equipo. Use siempre la bandeja de "bypass" para alimentar papel cuando desee imprimir en la parte trasera de una hoja de papel ya impresa por la cara delantera (impresión del 2.º lado en la impresión a doble cara).
No ponga papel u otros objetos en las partes vacías del depósito de papel, ya que esto podría causar un mal funcionamiento o daños en el equipo.
En el interior del Depósito POD Sencillo XL A hay un soplador de papel. No inserte presillas de papel ni otros objetos extraños en el puerto del soplador.
Si carga papel en el Depósito POD Sencillo XL A en un entorno de baja humedad, pueden producirse atascos de papel. Si se produce un atasco de papel, siga las instrucciones de la pantalla táctil y elimine el papel atascado. (Consulte "Eliminar un atasco de papel en el Depósito POD Sencillo XL A".) Además, cerciórese de que el papel cargado no esté curvado. El papel curvado se debe enderezar antes de cargarlo en el depósito de papel.
No podrá hacer copias ni imprimir si carga papel por encima de la marca de límite de carga () o si el depósito de papel no se introduce totalmente en el equipo.
Asegúrese de que la altura de la pila de papel no supere la marca de límite de carga ( ).
Compruebe siempre que el depósito de papel esté en su sitio.
Si la primera hoja emitida no puede ser enviada correctamente a la bandeja de salida, se recomienda colocar por adelantado una hoja en blanco del mismo tamaño o de tamaño superior al papel de salida en la bandeja de salida.
NOTA
Cuando cargue papel en el depósito de papel, cerciórese de que el ajuste del tamaño de papel
del Módulo de Alimentación Opcional Secundario POD Deck-D coincida con el tamaño del papel que está siendo cargado.
Cargue el papel debajo de los rodillos del retén del borde posterior.
Si la pila de papel es demasiado alta, los bordes de la pila de papel podrían curvarse o arrugarse, causando una mala calidad de impresión. Separe la pila de papel en varios juegos y cárguelos individualmente, cada uno con una altura de 20 mm o inferior.
Para las instrucciones acerca de la carga de papel de separadores en el depósito de papel, consulte "Cargar papel de separadores".
Podrá cargar aproximadamente 550 hojas de papel a la vez en el Depósito POD Sencillo XL A. Si se pueden cargar más hojas de papel, el elevador volverá a descender.
Para las instrucciones sobre la carga de transparencias/película transparente, consulte "Cargar transparencias/Película transparente/Traslúcida".
Si en el paquete de papel figuran instrucciones sobre la cara del papel que se debe cargar, siga dichas instrucciones.
Cuando cargue papel en el Depósito POD Sencillo XL A, colóquelo con la cara de impresión hacia arriba.
Si surge algún problema con las impresiones, intente darle la vuelta a la pila de papel y vuelva a cargarla.
Para más información acerca de la dirección de impresión en papel preimpreso (papel con logotipos o dibujos ya impresos), consulte "Relación entre la orientación del original y la orientación del papel".
Vuelva a poner el papel sobrante en su paquete original y guárdelo en un lugar seco alejado de la luz directa del sol.
Si se acaba el papel y se detiene la impresión, cargue una pila de papel nueva. La impresión se reinicia tan pronto como se cargue la nueva pila de papel.
