Chargement du papier dans le Magasin grande capacité A3-C (Optionnel)
Lorsque le Magasin grande capacité A3-C est installé sur la machine, une source de papier supplémentaire est disponible pour les tâches d'impression.
L'emplacement du Magasin grande capacité A3-C est indiqué dans l'illustration ci-dessous.
Le Magasin grande capacité A3-C peut contenir jusqu'à 3 500 feuilles de papier (80 g/m2).
IMPORTANT |
Si la machine est en mode Veille (l'afficheur tactile est éteint et seul le témoin  est allumé), il peut être impossible d'ouvrir le magasin papier latéral. Dans ce cas, appuyer sur pour réactiver la machine, puis appuyer sur le bouton d'ouverture du magasin papier latéral.Si l'on doit soulever l'élévateur (par exemple si l'on a fait tomber un objet dans le magasin papier latéral), ne pas le soulever de plus de 50 mm ou en biais, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine.  |
REMARQUE |
Le Magasin grande capacité A3-C est un produit en option. Pour plus d'informations sur le papier chargeable, voir "Types de papier disponibles". |
Chargement du papier dans le Magasin grande capacité A3-C
Un message invitant à charger du papier apparaît sur l'afficheur tactile lorsqu'il n'y a plus de papier dans le magasin papier latéral.
Procéder comme suit pour charger du papier dans le magasin papier latéral.
 ATTENTION |
Lors de la manipulation du papier, veiller à ne pas se couper avec les bords du papier. |
IMPORTANT |
Si le papier vient à manquer et que l'impression s'arrête en mode Agrafage, ne pas retirer les feuilles de sortie attendant d'être agrafées. (L'impression et l'agrafage reprendront une fois le bourrage papier.) |
REMARQUE |
Si un message invitant à mettre du papier s'affiche avant la fin du tirage, les impressions restantes sont automatiquement effectuées après chargement du type de papier approprié. En cas de changement de la source papier, les impressions restantes sont effectuées après sélection de [OK]. |
1.
Ouvrir le magasin papier latéral.
 | 1. Appuyer sur le bouton d'ouverture. |
2.Ouvrir le magasin papier latéral.Le plateau élévateur intérieur est automatiquement abaissé en position de chargement. |
2.
Préparer le papier à charger.
REMARQUE |
Pour des impressions de qualité, utiliser le papier recommandé par Canon. Déramer plusieurs fois les feuilles juste avant de les charger, puis aligner leurs bords pour faciliter l'alimentation. |
3.
Placer la pile de papier contre le bord gauche du magasin papier latéral.
4.
Repousser délicatement le magasin papier latéral dans la machine jusqu'à enclenchement.
Le plateau élévateur intérieur remonte automatiquement et prépare le magasin papier latéral au chargement.
| ATTENTION |
Lors de la fermeture du magasin papier latéral, veiller à ne pas se coincer les doigts. |
IMPORTANT |
Dans les situations ci-dessous, régler les plaques de changement de format pour le format papier chargé. (Voir "Modification du format de papier du Magasin grande capacité A3-C".) Lors du premier chargement du papier dans le magasin papier latéral. Lors du chargement du papier, si le format papier chargé ne correspond pas à celui réglé pour les plaques de changement de format ou que les plaques de changement de papier ne s'appuient pas contre la pile, les bords de la pile risquent de boucler. Le support de fixation de bord arrière ne doit pas subir de chocs violents lors du chargement du papier dans le magasin papier, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine.  Ne pas charger les types de papier suivants dans le Magasin grande capacité A3-C. Cela risque de provoquer un bourrage papier. Papier bouclé ou froissé Papier fin Papier préimprimé à l'aide d'une imprimante à transfert thermique Verso d'un papier qui a été préimprimé à l'aide d'une imprimante à transfert thermique Le papier tuilé doit être redressé avant d'être chargé dans le magasin latéral. Ne pas charger le papier dans le Magasin grande capacité A3-C à partir duquel la copie a été précédemment réalisée car cela pourrait provoquer un dysfonctionnement ou endommager la machine. Ne pas introduire de feuilles ou d'autres objets dans les parties du magasin papier latéral inoccupées par la pile de papier. Cela risquerait d'endommager la machine ou de provoquer un dysfonctionnement. Un ventilateur papier est installé à l'intérieur du Magasin grande capacité A3-C. Ne pas insérer de trombones ni d'autres objets dans l'orifice du ventilateur. Des bourrages papier peuvent se produire si l'on utilise le Magasin grande capacité A3-C dans un environnement particulièrement sec. Si un bourrage papier se produit, suivre les instructions indiquées sur l'afficheur tactile pour le supprimer. S'assurer, en outre, que le papier chargé n'est pas courbé. (Voir "Magasin grande capacité A3-C (En option)".) Si le papier est courbé, l'aplanir avant de le charger. Il n'est pas possible de faire des copies ou d'imprimer lorsque la pile de papier dépasse le repère de capacité (  ) ou quand la cassette est mal insérée dans le magasin papier latéral.S'assurer que la hauteur de la pile de papier ne dépasse pas le repère de capacité ( ).Toujours vérifier l'installation du magasin papier latéral. |
REMARQUE |
Lors du chargement du papier, veiller à ce que le réglage du format corresponde à celui du papier chargé. Charger le papier sous les roulettes du support de fixation de bord arrière.  Charger la pile de papier progressivement, à raison de 550 feuilles environ à la fois. Le plateau élévateur s'abaisse si le magasin peut accepter une charge de papier supplémentaire. Lorsque l'on charge du papier, s'assurer que la hauteur de la pile ne dépasse pas 20 mm. Si cette recommandation n'est pas respectée, les bords de la pile risquent d'onduler ou de se froisser, ce qui peut entraîner une dégradation de la qualité d'impression. Pour plus d'informations sur le chargement de papier à onglets dans le magasin papier latéral, voir "Chargement du papier à onglets". Pour plus d'informations sur le chargement de transparents/films transparents, voir "Chargement de transparents/films transparents/translucides". Suivre les instructions éventuellement indiquées sur l'emballage du papier, qui concernent son chargement. La face du papier à imprimer doit être chargée vers le haut dans le magasin papier latéral. En cas de problèmes, tels que mauvaise qualité d'impression ou bourrage papier, retourner la pile de papier et la recharger. Toutefois, il est impossible de retourner du papier texturé et du papier couché recto. Changer pour un nouveau papier. Pour plus d'informations sur l'orientation des feuilles préimprimées (comportant un logo ou un motif), voir "Relation entre l'orientation de l'original et celle du papier". Remettre le papier qui ne serait pas utilisé dans son emballage et le conserver dans un endroit sec à l'abri du soleil. Si le papier vient à manquer et que l'impression s'arrête, charger une nouvelle pile de papier. L'impression reprend dès que la nouvelle pile de papier a été chargée.  |
Modification du format de papier du Magasin grande capacité A3-C
Cette section explique comment modifier le format de papier du Magasin grande capacité A3-C.
1.
Mémoriser le format papier que l'on souhaite associer au Magasin grande capacité A3-C sous [Réglages papier] de [Préférences] (Réglages/Enregistrement).
Pour plus d'informations sur la mémorisation du format papier du Magasin grande capacité A3-C, voir "Mémorisation du type et du format de papier d'une source d'alimentation".
2.
Ouvrir le magasin papier latéral.
 | 1. Appuyer sur le bouton d'ouverture. |
2. Ouvrir le magasin papier latéral.Le plateau élévateur intérieur est automatiquement abaissé en position de chargement. |
REMARQUE |
L'ouverture du magasin papier peut durer un certain temps même en appuyant sur le bouton d'ouverture. |
3.

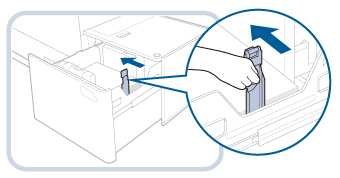

Faire glisser le support de fixation de bord arrière jusqu'à ce qu'il ne touche plus le papier à charger.
Le support de fixation de bord arrière se déplace en le tenant comme illustré ci-dessous.
4.
Retirer toutes les feuilles chargées.
5.
Appuyer sur le levier comme illustré ci-dessous. Sans relâcher le levier, faire glisser les plaques de changement de format externe et interne jusqu'à ce qu'elles ne touchent plus le papier à placer.
6.
Charger une pile de papier au format souhaité d'environ 10 mm d'épaisseur.
| ATTENTION |
Lors du chargement du papier, veiller à ne pas se couper avec les bords du papier. |
IMPORTANT |
Si l'on charge du papier d'un format supérieur au A4, il faut tout d'abord fermer le magasin papier latéral pour faire monter l'élévateur, puis ouvrir le magasin papier latéral et charger le papier. Si l'on charge du papier d'un format supérieur au A4 alors que l'élévateur ne se trouve pas à son niveau le plus bas, le papier risque de ne pas être chargé correctement et des bourrages peuvent se produire. Ne pas introduire de feuilles ou d'autres objets dans les parties du magasin papier inoccupées. Cela risquerait d'endommager la machine. |
7.
Faire glisser les plaques de changement de format interne et externe de façon à les aligner sur le format papier souhaité.
8.

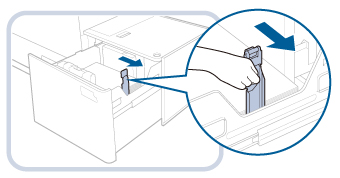

Faire glisser le support de fixation de bord arrière pour l'aligner sur le format papier voulu, comme illustré ci-dessous.
IMPORTANT |

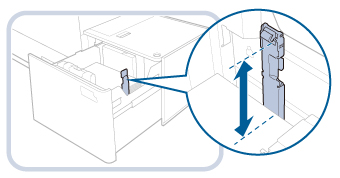

Si le support de fixation de bord arrière n'est pas correctement aligné, des bourrages risquent de se produire, la qualité d'image de se dégrader et l'intérieur de la machine de s'encrasser. Avant de charger le papier, s'assurer que le support de fixation de bord arrière est correctement aligné sur les repères de format à l'extrémité supérieure et à la base du magasin papier latéral. |
9.
Charger les feuilles restantes dans le magasin papier latéral.
REMARQUE |
Lorsque l'on charge du papier, s'assurer que la hauteur de la pile ne dépasse pas 20 mm. Si cette recommandation n'est pas respectée, les bords de la pile risquent d'onduler ou de se froisser, ce qui peut entraîner une dégradation de la qualité d'impression. |
10.
Repousser délicatement le magasin papier latéral dans la machine jusqu'à enclenchement.
Le plateau élévateur intérieur remonte automatiquement et prépare le magasin papier latéral à l'impression.
11.
Changer le format papier sur la feuille de support puis l'insérer dans la plaquette de support.
| ATTENTION |
Lors de la remise en place du magasin papier latéral, veiller à ne pas se coincer les doigts. |
IMPORTANT |
Le support de fixation de bord arrière ne doit pas subir de chocs violents lors du chargement du papier dans le magasin papier, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine. Régler correctement les plaques de changement de format externe et interne, ainsi que le support de fixation de bord arrière afin d'éviter les bourrages, les impressions sales ou l'encrassement de l'intérieur de la machine. Le papier bouclé doit être aplani avant de le charger dans le magasin papier latéral. Il n'est pas possible de faire des copies ou d'imprimer lorsque la pile de papier dépasse le repère de capacité ( ) ou quand le magasin papier latéral est mal inséré dans la machine.S'assurer que la hauteur de la pile de papier ne dépasse pas le repère de capacité ( ).Toujours vérifier l'installation du magasin papier latéral. Ne pas introduire de feuilles ou d'autres objets dans les parties du magasin papier latéral inoccupées. Cela risquerait d'endommager la machine ou de provoquer un dysfonctionnement. |
REMARQUE |
Suivre les instructions éventuellement indiquées sur l'emballage du papier, qui concernent son chargement. La face du papier à imprimer doit être tournée vers le haut lors du chargement de papier dans le Magasin grande capacité A3-C. En cas de problèmes, tels que mauvaise qualité d'impression ou bourrage papier, retourner la pile de papier et la recharger. Toutefois, une pile de papier texturé, couché recto ou préimprimé ne peut pas être retournée. Utiliser de nouvelles feuilles de papier. Lorsque l'on charge du papier, s'assurer que la hauteur de la pile ne dépasse pas 20 mm. Si cette recommandation n'est pas respectée, les bords de la pile risquent d'onduler ou de se froisser, ce qui peut entraîner une dégradation de la qualité d'impression. |
