Chargement du papier dans le Magasin papier latérale XL-A (Optionnel)

Si le Magasin papier latérale XL-A est installé, il peut fournir une source papier supplémentaire en plus des cassettes pré-installées dans la machine par défaut.
L'emplacement du Magasin papier latérale XL-A est indiqué dans l'illustration ci-dessous.
Le Magasin papier latérale XL-A peut contenir jusqu'à 3 500 feuilles de papier ordinaire (80 g/m2) ou 1 000 feuilles de papier de longues feuilles (80 g/m2).
ATTENTION
L'élévateur dans le magasin de papier monte et descend automatiquement. Lors du chargement du papier, veiller à ne pas se coincer les doigts, car cela pourrait provoquer des blessures.
IMPORTANT
Si la machine est en mode Veille (l'afficheur tactile n'est pas visible et seulement (économie d'énergie) est allumé), il peut être impossible d'ouvrir le magasin de papier. Dans ce cas, appuyer sur (économie d'énergie) pour réactiver la machine, puis appuyer sur le bouton d'ouverture du magasin de papier.
Si l'on doit soulever l'élévateur (par exemple si l'on a fait tomber un objet dans le Magasin papier latérale XL-A), ne pas le soulever de plus de 50 mm ou en biais, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine.
Ne pas lever l'élévateur à l'intérieur des magasins de papier lorsque l'alimentation est en marche, car cela pourrait provoquer un dysfonctionnement ou endommager la machine. Si vous devez lever l'élévateur, par exemple, si vous laissez tomber des objets, avec les magasins de papier ouverts. Pour les instructions relatives à l'arrêt de la machine, reportez-vous à "Interrupteur principal et touche d'économie d'énergie".
Le support de fixation de bord arrière ne doit pas subir de chocs violents lors du chargement du papier dans le magasin papier, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine.
Ajuster les plaques de changement de format (intérieure et extérieure) et le support de fixation de bord arrière correctement pour éviter les bourrages papier, les impressions sales ou l'encrassement de l'intérieur de la machine.
Le papier bouclé doit être aplani avant de le charger dans le magasin de papier.
Il n'est pas possible de faire des copies ou d'imprimer lorsque la pile de papier dépasse le repère de capacité (), ou quand le magasin de papier est mal inséré dans la machine.
S'assurer que la hauteur de la pile de papier ne dépasse pas le repère de capacité ( ).
Toujours vérifier l'installation du magasin papier latéral.
Ne pas introduire de feuilles ou d'autres objets dans les parties inoccupées sur les côtés du magasin de papier car cela risquerait d'endommager la machine ou de provoquer un dysfonctionnement.
REMARQUE
Le Magasin papier latérale XL-A est un produit en option.
Pour plus d'informations sur le papier disponible, voir "Types de papier disponibles".
Lors de l'impression sur du papier dont la longueur dans le sens d'alimentation du papier est de 487,8 mm ou plus, voir "Réglage/Changement du format de papier pour les longues feuilles".
Suivre les instructions éventuellement indiquées sur l'emballage du papier, qui concernent son chargement.
Lors du chargement du papier dans le Magasin papier latérale XL-A, le charger avec la face d'impression dirigée vers le haut.
En cas de problèmes d'impression, retourner la pile de papier et la recharger. Toutefois, une pile de papier texturé, couché recto ou préimprimé ne peut pas être retournée. Utiliser de nouvelles feuilles de papier.
Si la hauteur de la pile de papier est trop élevée, il est possible que les bords de la pile de papier soient courbés ou froissés, et la qualité d'impression sera médiocre. Séparer la pile de papier en plusieurs jeux et les charger individuellement, chacune ayant une hauteur de 20 mm ou moins.
Réglage/Changement du format de papier pour un papier de format standard
Réglage/Changement du format de papier pour les longues feuilles
Chargement du papier dans le Magasin papier latérale XL-A

Réglage/Changement du format de papier pour un papier de format standard

Suivez la procédure ci-dessous pour modifier le réglage papier pour le format de papier standard (moins de 487,8 mm).
1.
Mémoriser le format papier que l'on souhaite associer au Magasin papier latérale XL-A sous [Réglages papier] de [Préférences] (Réglages/Enregistrement).
Pour plus de détails sur la mémorisation du format papier du Magasin papier latérale XL-A, voir "Mémorisation du type et du format de papier d'une source d'alimentation".
2.
Ouvrir le magasin papier latéral.
1.Appuyer sur le bouton d'ouverture.
2.Ouvrir le magasin de papier.
Le plateau élévateur intérieur est automatiquement abaissé en position de chargement.
REMARQUE
Cela peut prendre un peu de temps pour ouvrir le magasin de papier, suivant les conditions.
Le support de fixation des plaques de changement de format est requis seulement lors de l'utilisation de longues feuilles. Il doit être retiré en cas d'utilisation de papier de format standard. De plus, il ne peut pas être utilisé lorsque la largeur du papier en cours d'utilisation est inférieure à 210 mm.
Si le support de fixation des plaques de changement de format a été installé, le retirer, puis l'installer dans sa position spécifiée, qui se trouve sur le côté droit du magasin de papier.
3.
Faire glisser le support de fixation de bord arrière jusqu'à la position où il n'interfère pas avec le papier.
Faire glisser le support de fixation de bord arrière en appuyant sur le levier, comme indiqué sur l'illustration.

4.
Retirer complètement le papier chargé.
REMARQUE
Si le support de fixation de bord arrière est réglé sur la position de longue feuille, le voyant du commutateur de format de papier est allumé. Dans ce cas, faire glisser le support de fixation de bord arrière en position de format standard.
5.
En appuyant sur le levier, comme indiqué sur l'illustration, faire glisser les plaques de changement de format (extérieure et intérieure) jusqu'à la position où elles n'interfèrent pas avec le papier.
6.
Charger une pile de papier au format souhaité d'environ 10 mm d'épaisseur.
ATTENTION
Lors du chargement du papier, veiller à ne pas se couper avec les bords du papier.
IMPORTANT
Pour charger de longues feuilles (487,8 mm ou plus), fermer d'abord le magasin de papier pour faire monter l'élévateur intérieur, puis ouvrir le magasin de papier et charger le papier. Si vous essayez de charger du papier lorsque l'élévateur intérieur ne se trouve pas à son niveau le plus bas, le papier risque de ne pas être chargé correctement et des bourrages peuvent se produire. (Voir "Réglage/Changement du format de papier pour les longues feuilles".)
Ne pas introduire de feuilles ou d'autres objets dans les parties du magasin de papier inoccupées. Cela risquerait d'endommager la machine ou de provoquer un dysfonctionnement.
7.
En appuyant sur le levier, comme indiqué sur l'illustration, faire glisser les plaques de changement de format gauche (extérieure et intérieure) et les ajuster au format de papier utilisé.
8.
Faire glisser le support de fixation de bord arrière et l'ajuster au format du papier utilisé.
IMPORTANT
Si le support de fixation de bord arrière n'est pas correctement réglé, des bourrages risquent de se produire, la qualité d'image de se dégrader et l'intérieur de la machine de s'encrasser. Avant de charger le papier, s'assurer que le support de fixation de bord arrière est correctement aligné sur les repères de format à l'extrémité supérieure et à la base du magasin de papier.
9.
Charger les feuilles restantes dans le magasin papier latéral.
REMARQUE
Si la hauteur de la pile de papier est trop élevée, il est possible que les bords de la pile de papier soient courbés ou froissés, et la qualité d'impression sera médiocre. Séparer la pile de papier en plusieurs jeux et les charger individuellement, chacune ayant une hauteur de 20 mm ou moins.
10.
Repousser délicatement le magasin papier latéral dans la machine jusqu'à enclenchement.
Le plateau élévateur intérieur remonte automatiquement et prépare le magasin papier latéral à l'impression.
ATTENTION
Lorsque vous fermez le magasin de papier, veillez à ne pas se coincer les doigts.
11.
Changer le format papier sur la feuille de support puis l'insérer dans la plaquette de support.
1.Retirer la feuille de support de la plaquette de support.
2.Coller l'étiquette de format papier qui correspond au nouveau format papier sur la feuille de support.
3.Insérer la feuille de support dans la plaquette de support.

Réglage/Changement du format de papier pour les longues feuilles

Suivre la procédure ci-dessous pour modifier le réglage de papier pour les longues feuilles (487,8 mm ou plus).
1.
Mémoriser le format papier que l'on souhaite associer au Magasin papier latérale XL-A sous [Réglages papier] de [Préférences] (Réglages/Enregistrement).
Pour plus de détails sur la mémorisation du format papier du Magasin papier latérale XL-A, voir "Mémorisation du type et du format de papier d'une source d'alimentation".
2.
Ouvrir le magasin papier latéral.
1.Appuyer sur le bouton d'ouverture.
2.Ouvrir le magasin de papier.
Le plateau élévateur intérieur est automatiquement abaissé en position de chargement.
REMARQUE
Cela peut prendre un peu de temps pour ouvrir le magasin de papier, suivant les conditions.
3.
Faire glisser le support de fixation de bord arrière jusqu'à la position où il n'interfère pas avec le papier de longue feuille.

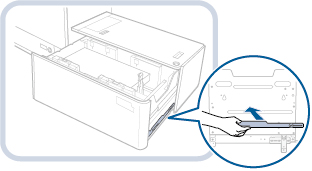

Faire glisser le support de fixation de bord arrière en appuyant sur le levier, comme indiqué sur l'illustration.

4.
Retirer complètement le papier chargé.
IMPORTANT

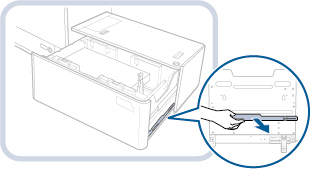

Lorsque vous faites glisser le support de fixation de bord arrière en position de longue feuille après avoir retiré tout le papier, le voyant du commutateur de format de papier s'allume ou clignote.
REMARQUE
Lorsque le voyant du commutateur de format de papier clignote, procéder à l'étape 5.
Lorsque le voyant du commutateur de format de papier est allumé, procéder à l'étape 6.
5.
Fermer le magasin papier latéral.
IMPORTANT
Le voyant du commutateur du format de papier commence à clignoter. Durant le clignotement, ne pas ouvrir le magasin de papier. Une fois la préparation terminée, le voyant du commutateur de format de papier cesse de clignoter et reste allumé. Vous pouvez maintenant charger le papier dans le magasin de papier.
6.
Ouvrir le magasin de papier, puis charger les longues feuilles pour atteindre environ une hauteur de 10 mm.
ATTENTION
Lors du chargement du papier, veiller à ne pas se couper avec les bords du papier.
7.

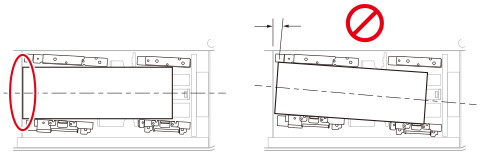

Tout en maintenant la pile de papier comprimée contre la paroi gauche, faire glisser la plaque de changement du côté gauche (extérieur) contre le papier.
REMARQUE
Le bord de la pile de longues feuilles doit être parallèle à la paroi gauche.
Ne pas régler la plaque de changement de format trop serrée, car le papier pourrait être partiellement soulevé.
8.
Pousser la pile de papier contre la paroi gauche et la plaque de changement du côté gauche (intérieur).
9.
Prendre le support de fixation pour les plaques de changement de format installés sur le côté droit du magasin de papier.
10.
Installer le support de fixation pour les plaques de changement de format.
1.Insérer la goupille de positionnement.
2.Serrer les vis sur le côté intérieur.
REMARQUE
S'assurer de bien serrer les vis sur le côté intérieur d'abord. Si vous serrez les vis sur le côté extérieur d'abord, les plaques de changement de format risquent d'être décalées.
Serrer fermement la vis. Si la vis est biaisée ou desserrée, la précision d'impression peut être affectée.
11.
Tout en maintenant la plaque de changement de format gauche (extérieure) appuyée contre la pile de longues feuilles, serrer la vis latérale extérieure du support de fixation des plaques de changement de format.
REMARQUE

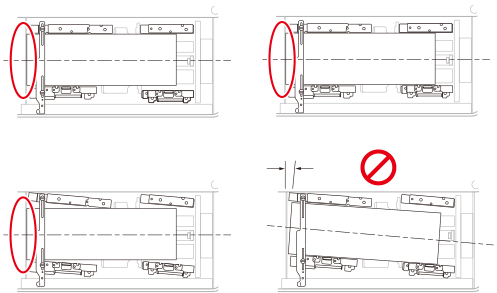

Vérifier que les deux extrémités du bord gauche de la pile de longues feuilles sont en contact avec la paroi gauche.
12.
Appuyer sur le support de fixation de bord arrière le long de la pile de longues feuilles.
IMPORTANT
Si le support de fixation de bord arrière n'est pas correctement réglé, des bourrages risquent de se produire, la qualité d'image de se dégrader et l'intérieur de la machine de s'encrasser. Avant de charger le papier, s'assurer que le support de fixation de bord arrière est correctement aligné sur les repères de format à l'extrémité supérieure et à la base du magasin de papier.
13.
Faire glisser la plaque de changement du format droit (extérieur) contre le papier.
REMARQUE
Vérifier que la pile de longues feuilles est positionnée contre la paroi gauche.
Lorsque vous faites glisser la plaque de changement du côté droit (extérieur), faites attention car le papier pourrait glisser sous la plaque.
14.
Charger les feuilles restantes dans le magasin papier latéral.
REMARQUE
Si la hauteur de la pile de papier est trop élevée, il est possible que les bords de la pile de papier soient courbés ou froissés, et la qualité d'impression sera médiocre. Séparer la pile de papier en plusieurs jeux et les charger individuellement, chacune ayant une hauteur de 20 mm ou moins.
15.
Repousser délicatement le magasin papier latéral dans la machine jusqu'à enclenchement.
Le plateau élévateur intérieur remonte automatiquement et prépare le magasin papier latéral à l'impression.
ATTENTION
Lorsque vous fermez le magasin de papier, veillez à ne pas se coincer les doigts.
16.
Changer le format papier sur la feuille de support puis l'insérer dans la plaquette de support.
1.Retirer la feuille de support de la plaquette de support.
2.Coller l'étiquette de format papier qui correspond au nouveau format papier sur la feuille de support.
3.Insérer la feuille de support dans la plaquette de support.

Chargement du papier dans le Magasin papier latérale XL-A

Si vous sélectionnez le Magasin papier latérale XL-A lorsqu'il n'y a pas de papier, ou si le Magasin papier latérale XL-A n'a plus de papier durant une tâche d'impression, un message invitant à charger du papier apparaît sur l'afficheur tactile.
Procéder comme suit pour charger du papier dans le Magasin papier latérale XL-A.
ATTENTION
Lors du chargement du papier, veiller à ne pas se couper avec les bords du papier.
IMPORTANT
Si le papier vient à manquer et que l'impression s'arrête en mode Agrafage, ne pas retirer les feuilles de sortie attendant d'être agrafées. (L'impression et l'agrafage reprendront après le chargement du papier.)
REMARQUE
Si un message invitant à mettre du papier s'affiche avant la fin du tirage, les impressions restantes sont automatiquement effectuées après chargement du type de papier approprié. En cas de changement de la source papier, les impressions restantes sont effectuées après sélection de [OK].
1.
Ouvrir le magasin papier latéral.
1.Appuyer sur le bouton d'ouverture.
2.Ouvrir le magasin de papier.
Le plateau élévateur intérieur est automatiquement abaissé en position de chargement.
2.
Préparer le papier à charger.
Ouvrir l'emballage du papier et dégager la pile.
REMARQUE
Pour des impressions de qualité, utiliser le papier recommandé par Canon.
Avant de charger du papier, il faut toujours déramer les feuilles plusieurs fois et aligner les bords pour faciliter l'alimentation. Le papier fraîchement sorti de son emballage doit être déramé en pile.

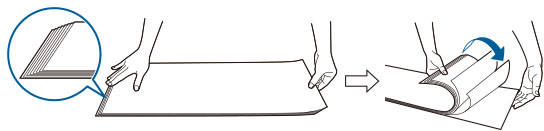

Pour une pile de longues feuilles, faire un angle oblique en tenant ses deux extrémités. Ensuite, bien déramer les feuilles d'un côté pour laisser entrer l'air. Après avoir aligné la pile de papier, déramer le côté opposé de la même manière. Si plusieurs feuilles sont collées ensemble, les séparer soigneusement une par une.
3.
Charger la pile de papier dans le magasin de papier, tout en gardant sur son bord contre la paroi gauche.
4.
Repousser délicatement le magasin papier latéral dans la machine jusqu'à enclenchement.
Le plateau élévateur intérieur remonte automatiquement et prépare le magasin papier latéral à l'impression.
ATTENTION
Lorsque vous fermez le magasin de papier, veillez à ne pas se coincer les doigts.
IMPORTANT
Dans les situations ci-dessous, régler les plaques de changement de format en fonction du format papier chargé.
Réglage/Changement du format de papier pour un papier de format standard
Réglage/Changement du format de papier pour les longues feuilles
Lors du premier chargement du papier dans le magasin papier latéral.
Lors du chargement du papier, si le format papier chargé ne correspond pas à celui réglé pour les plaques de changement de format ou que les plaques de changement de papier ne s'appuient pas contre la pile, les bords de la pile risquent de boucler.
Le support de fixation de bord arrière ne doit pas subir de chocs violents lors du chargement du papier dans le magasin papier, car cela risque d'entraîner un dysfonctionnement ou une détérioration de la machine.
Ne pas charger les types de papier suivants dans le Magasin papier latérale XL-A. Cela risque de provoquer un bourrage papier.
Papier bouclé ou froissé
Papier fin
Papier préimprimé à l'aide d'une imprimante à transfert thermique
Verso d'un papier qui a été préimprimé à l'aide d'une imprimante à transfert thermique
Le papier bouclé doit être aplani avant de le charger dans le magasin de papier.
Ne pas charger du papier qui a été copié précédemment dans le Magasin papier latérale XL-A, car cela risque d'entraîner un dysfonctionnement ou des dommages de la machine. Toujours utiliser le réceptacle d'alimentation papier lorsque vous souhaitez copier sur le verso d'une feuille de papier contenant déjà une copie sur le recto (copie verso d'une copie recto verso).
Ne pas introduire de feuilles ou d'autres objets dans les parties du magasin de papier inoccupées. Cela risquerait d'endommager la machine ou de provoquer un dysfonctionnement.
Un ventilateur papier est installé à l'intérieur du Magasin papier latérale XL-A. Ne pas insérer de trombones ni d'autres objets dans l'orifice du ventilateur.
Des bourrages papier peuvent se produire si le papier est chargé dans le Magasin papier latérale XL-A dans un environnement particulièrement sec. Si un bourrage papier se produit, suivre les instructions indiquées sur l'afficheur tactile pour le supprimer. (Voir "Elimination d'un bourrage papier dans le Magasin papier latérale XL-A".) S'assurer, en outre, que le papier chargé n'est pas courbé. Si le papier est courbé, l'aplanir avant de le charger dans le magasin de papier.
Il n'est pas possible de faire des copies ou d'imprimer lorsque la pile de papier dépasse le repère de capacité (), ou quand le magasin de papier est mal inséré dans la machine.
S'assurer que la hauteur de la pile de papier ne dépasse pas le repère de capacité ( ).
Toujours vérifier l'installation du magasin papier latéral.
Si la première feuille imprimée ne peut pas être sortie en douceur dans le réceptacle de sortie, nous vous recommandons de placer une feuille vierge du même format ou d'un format supérieur à celui du papier dans le réceptacle de sortie à l'avance.
REMARQUE
Lors du chargement du papier dans le magasin de papier, veiller à ce que le réglage
du Magasin Papier de POD Secondaire-D corresponde à celui du papier chargé.
Charger le papier sous les roulettes du support de fixation de bord arrière.
Si la hauteur de la pile de papier est trop élevée, il est possible que les bords de la pile de papier soient courbés ou froissés, et la qualité d'impression sera médiocre. Séparer la pile de papier en plusieurs jeux et les charger individuellement, chacune ayant une hauteur de 20 mm ou moins.
Pour plus d'informations sur le chargement de papier à onglets dans le magasin papier latéral, voir "Chargement du papier à onglets".
Vous pouvez charger environ 550 feuilles de papier à la fois dans le Magasin papier latérale XL-A. Si plus de feuilles de papier peuvent être chargées à nouveau,le plateau élévateur s'abaisse à nouveau.
Pour plus d'informations sur le chargement de transparents/films transparents, voir "Chargement de transparents/films transparents/translucides".
Suivre les instructions éventuellement indiquées sur l'emballage du papier, qui concernent son chargement.
Lors du chargement du papier dans le Magasin papier latérale XL-A, le charger avec la face d'impression dirigée vers le haut.
Si des problèmes surviennent avec des imprimés, essayer de retourner la pile de papier et la remettre en place.
Pour plus d'informations sur l'orientation des feuilles préimprimées (comportant un logo ou un motif), voir "Relation entre l'orientation de l'original et celle du papier".
Remettre le papier qui ne serait pas utilisé dans son emballage et le conserver dans un endroit sec à l'abri du soleil.
Si le papier vient à manquer et que l'impression s'arrête, charger une nouvelle pile de papier. L'impression reprend dès que la nouvelle pile de papier a été chargée.
