调整图像位置
可以使用定位纸页快速调整图像位置。另外，如果在打印或复印后打印的图像在输出纸上错位，则可通过确认测试页面并指定各个调整设置项目的设置值来调整图像位置。
也可以调整加长纸上的图像位置。
使用定位纸页调整图像的页边对齐
使用定位纸页调整图像的页边对齐。可使用定位纸页进行以下调整 (请参阅“使用定位纸页调整图像位置”)
纠正图像错位
纠正变形（平行四边形）
纠正变形（梯形）
调整缩放倍率
调整左页边对齐
调整前页边对齐
使用测试页调整单个图像的位置设置
打印图像倾斜时：
执行“纠正图像错位”模式。(请参阅“纠正图像错位”)
特定类型纸张上的打印图像倾斜时：
调整错位纠正。(请参阅“纠正错位”)
打印图像出现平行四边形变形时：
执行“纠正变形（平行四边形）”模式。(请参阅“纠正变形（平行四边形）”)
打印图像出现梯形变形时：
执行“纠正变形（梯形）”模式。(请参阅“纠正变形（梯形）”)
打印图像放大或缩小时：
调整图像的缩放倍率。(请参阅“调整图像的缩放倍率”)
打印图像在垂直方向或水平方向上错位时：
调整左页边或前页边对齐。（请参阅 “调整图像的左页边对齐” 和 “调整图像的前页边对齐”。）
正面上打印的图像与反面上的图像在前/后方向上错位时：
执行“自动调整反面前页边对齐”模式。(请参阅“自动纠正图像的反面前页边对齐”)
注释 |
不能更改复印/打印作业正在使用的纸张上的图像位置。 如果按如下所示顺序调整图像位置，图像在第一面和第二面的位置可能会彼此重合。 纠正图像错位 → 调整纸张错位纠正的水平或纠正错位 → 纠正变形（平行四边形）→ 纠正变形（梯形）→ 调整缩放倍率 → 调整左页边对齐 → 调整前页边对齐。 若要调整加长纸上的图像位置，请打印输出加长纸测试页。这样调整会比通过 <调整图像位置> 下的 [输出测试页] 打印输出测试页更有效。（可从在线手册网站获得加长纸测试页。） |
须知 |
在进行调整之前，清洁稿台玻璃和输稿器的背面。 |
测试页
注释 |
为纠正变形（平行四边形）打印的测试页，也可以用于纠正变形（梯形）、调整缩放倍率、调整左页边对齐和调整前页边对齐。如果按照纠正图像错位 → 调整纸张错位纠正的水平或纠正错位 → 纠正变形（平行四边形）→ 纠正变形（梯形）→ 调整缩放倍率 → 调整左页边对齐 → 调整前页边对齐的顺序调整图像位置，进行如下调整时，需要打印测试页。 开始执行纠正图像错位前。 开始执行纠正变形(平行四边形)前。 |

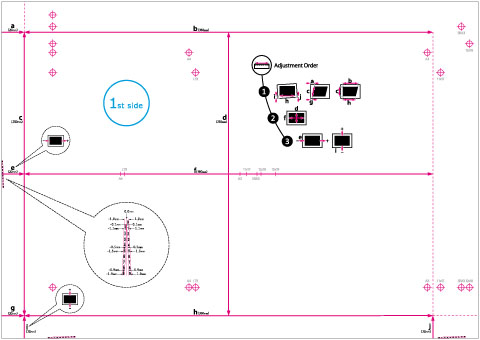

标准尺寸纸张测试页
调整图像位置时使用的测试页如下所示。以下显示在A3纸张上打印的测试页。
（打印有 "1st side" 的一面为正面。没有打印内容的一面为反面。）

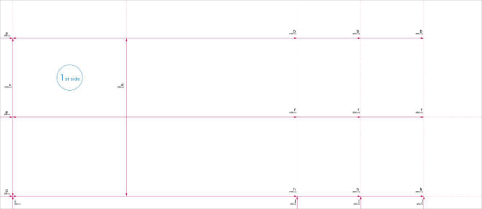

加长纸测试页
调整加长纸的图像位置时使用的加长纸测试页如下所示。以下显示在用户定义(330.2 x 762 mm)的纸张上打印的加长纸测试页。（打印有“1st side”的一面为正面。没有打印内容的一面为反面。）
注释 |
根据输出纸张的尺寸，“b”、“f”、“h”和“j”可能打印多次。在最靠近纸张尾部边缘的位置进行调整。 |
须知 |
进行调整前，采用以下条件打印加长纸测试页*。如果打印不正常，则调整可能不精确。 将缩放倍率设置为100%（相同尺寸）。 使用用于输出的纸张打印加长纸测试页。 * 可从在线使用说明书网站获得加长纸测试页。 |

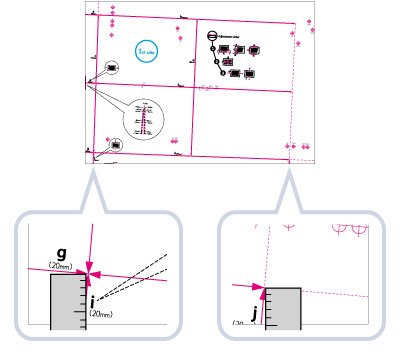

用于“纠正图像错位”、“纠正变形（平行四边形）”和“纠正变形（梯形）”的标记
“i”和“j”标记用于“纠正图像错位”，“a”和“g”标记用于“纠正变形(平行四边形)”，“b”和“h”标记用于“纠正变形(梯形)”。

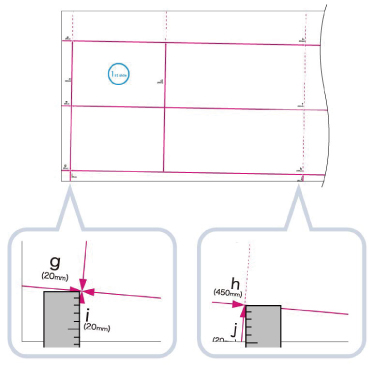

如果打印的图像错位，可以通过指定“纠正图像错位”模式调整图像位置。图像位置在测量并输入“i”和“j”标记的长度后进行纠正（对于加长纸：“i”标记和最靠近纸张尾部边缘的“j”和“h”标记的长度）。
标准尺寸 | 加长纸 |
 |  |

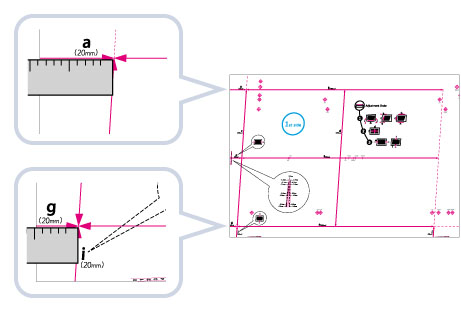

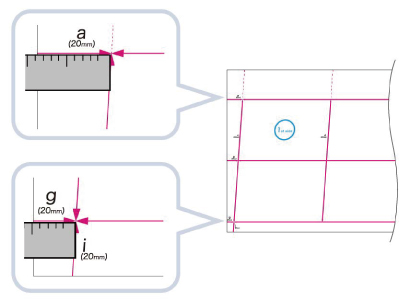

如果打印图像发生平行四边形变形，可以通过指定“纠正变形(平行四边形)”模式调整图像角度。图像角度在测量并输入“a”和“g”标记的长度后进行纠正。
标准尺寸 | 加长纸 |
 |  |
如果打印的图像发生梯形变形，可以通过指定“纠正变形（梯形）”模式调整图像角度。图像角度在测量并输入“b”和“h”标记的长度后进行纠正（对于加长纸：最靠近纸张尾部边缘的“b”和“h”标记的长度）。
标准尺寸 | 加长纸 |
 |  |

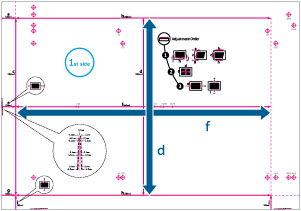

用于调整缩放倍率的对齐标记
测试页上的打印区域的缩放倍率通过“f”和“d”表示。设置正确时，“f”的长度是360 mm并且“d”的长度是250 mm（对于加长纸：“f”的长度是450.0 mm、550.0 mm、650.0 mm，并且“d”的长度是250 mm）。
标准尺寸 | 加长纸 |
 |  |
注释 |
标准尺寸如果使用小于 270 mm × 380 mm 的纸张打印测试页，由于无法在该纸张上打印整幅图像，将无法测量“f”和“d”的长度。在这种情况下，通过比较“f/2”和“d/2”的测量长度与默认值 (f/2：180 mm，d/2：125 mm) 来计算放大/缩小百分比。使用计算出的百分比调整缩放倍率。(请参阅“调整图像的缩放倍率”)  测试页缺少图像的示例。 加长纸如果使用小于 270 mm × 762mm 的纸张打印加长纸测试页，将无法在该纸张上打印整幅图像。通过比较“d/2”的测量长度与默认值 (d/2: 125 mm)来计算放大/缩小百分比。如果未能完整打印“f”，测量最靠近纸张尾部边缘的“f”的长度，并且通过对比测量长度和默认值(f=450 mm、550 mm、650 mm)来计算放大/缩小百分比。使用计算出的百分比调整缩放倍率。(请参阅“调整图像的缩放倍率”)  加长纸测试页缺少图像的示例。 |

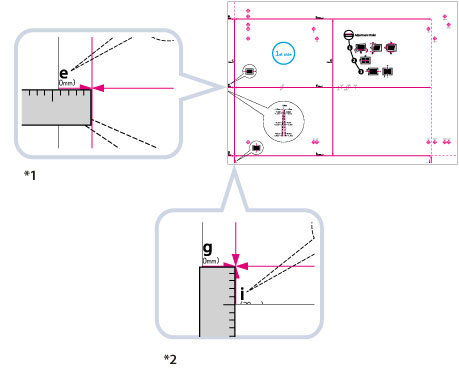

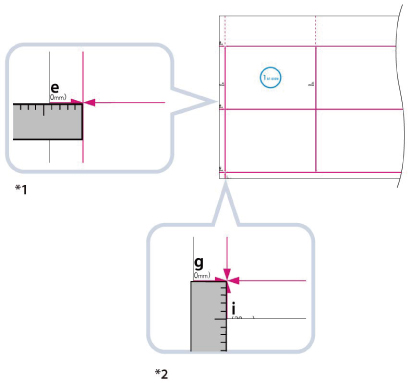

左页边和前页边上的对齐标记
如果输出纸张上的打印图像在输送方向上从正确位置左右移动，则可以通过测量“i”的长度并输入数值调整打印图像的位置。
如果输出纸张上的打印图像在输送方向上从正确位置前后移动，则可以通过测量“e”的长度并输入数值调整打印图像的位置。
标准尺寸 | 加长纸 |
 |  |
*1 调整前页边对齐
*2 调整左页边对齐
