Paperitukokset yksikössä Staple Finisher-W PRO/Booklet Finisher-W PRO
Tarkista paperitukoksen sijainti kosketusnäytöstä, ja poista se. Staple Finisher-W PRO/Booklet Finisher-W PRO ovat lisävarusteita. Lisävarusteet
|
|
Varmista ennen käsittelyäSulje mahdolliset avoimet kannet.
|
Yläkannen sisällä

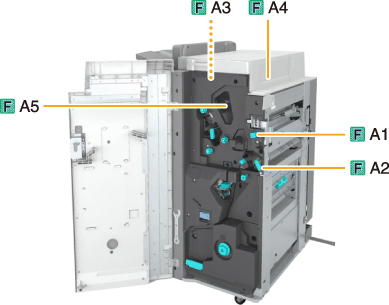

Paperitukosten paikat on ilmaistu numeroilla kuten F-A1 tai F-A2 jotka näkyvät alla olevassa kuvassa.
|
TÄRKEÄÄ
|
|
Jos Document Insertion Unit-N on asennettu viimeistelijään, osa asiakirjan lisäysyksiköstä saattaa häiritä viimeistelijää paperitukosta poistettaessa. Nosta asiakirjan lisäysyksikköä ennen tukosten poistamista viimeistelijästä.
|
1
Avaa viimeistelijän etukansi.
2
Jos Puncher Unit-BT tai Puncher Unit-BUon asennettu, paina painiketta (F-A1) niin pitkälle kuin se menee.
3
Avaa ohjain (F-A2).
4
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
5
Sulje ohjain (F-A2).
6
Jos Document Insertion Unit-N on asennettu viimeistelijään, avaa asiakirjan lisäysyksikkö.
7
Tarkista, onko yläkanteen (F-A3) juuttunut paperia.
|
Avaa yläkansi (F-A3).
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
8
Avaa ohjain (F-A4).
9
Tarkista, onko paperi juuttunut.
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje ohjain (F-A4).
|
10
Sulje yläkansi (F-A3).
Kun olet sulkenut viimeistelijän yläkannen, paina sitä alaspäin tarroilla merkityistä kohdista varmistaaksesi että se on varmasti suljettu.
11
Jos paperi on juuttunut F-A5-ohjaimeen (joka on ontolla alueella), vedä se varovasti ulos nuolen osoittamaan suuntaan.
12
Sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
Etukannen sisällä

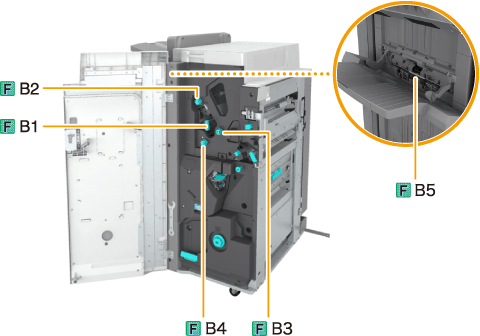

Paperitukosten paikat on ilmaistu numeroilla kuten F-B1 tai F-B2, jotka näkyvät seuraavassa kuvassa.
1
Avaa viimeistelijän etukansi.
2
Avaa ohjain (F-B1).
3

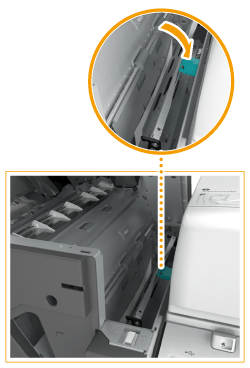

Käännä nuppia (F-B2) ja tarkista, onko paperia juuttunut.
|
|
Käännä nuppia (F-B2).
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
4
Sulje ohjain (F-B1).
5
Käännä nuppeja (F-B3, F-B4) ja tarkista, onko paperia juuttunut.
|
|
Käännä nuppia (F-B3) nuolen suuntaan.
Juuttunut paperi syötetään ulostuloaukkoon.
|
|
|
Käännä nuppia (F-B4) nuolen suuntaan.
Juuttunut paperi syötetään ulostuloaukkoon.
|
6

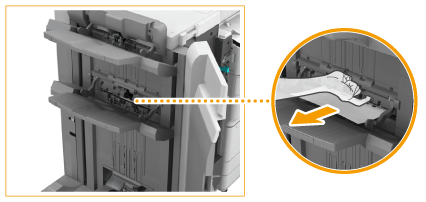

Nosta F-B5-ohjain (joka on alemmassa paperin ulostuloaukossa) ja vedä juuttunut paperi varovasti ulos nuolen osoittamaan suuntaan.
7
Sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
Vihkonidontayksikkö, Booklet Finisher-W PRO

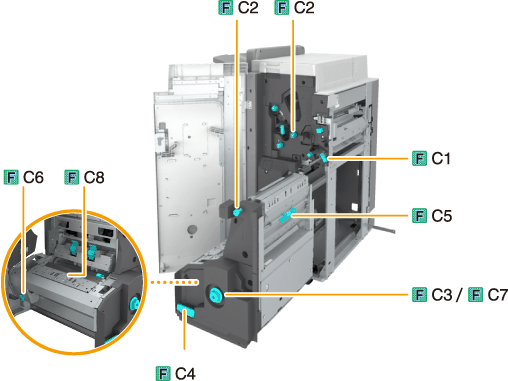

Paperitukosten paikat on ilmaistu numeroilla kuten F-C1 tai F-C2 jotka näkyvät alla olevassa kuvassa.
1
Avaa viimeistelijän etukansi.
2
Avaa ohjain (F-C1).
3
Käännä valitsinta ja tarkista, onko paperia juuttunut.
|
|
Käännä ylempää kiekkoa (F-C2) nuolen suuntaan.
Juuttunut paperi syötetään ohjaimeen (F-C1).
|
|
|
Käännä alempaa kiekkoa (F-C2) nuolen suuntaan.
Juuttunut paperi syötetään ohjaimeen (F-C1).
|
4
Poista juuttunut paperi F-C1-ohjaimesta vetämällä sitä varovasti nuolen suuntaan.
5
Sulje ohjain (F-C1).
6
Kun työnnät kiekkoa (F-C3), käännä sitä nuolen suuntaan kunnes lamppu sammuu.
Tämä toiminto ei ole tarpeen jos lappu on pimeänä.
* Lamppu
Kiekon (F-C3) kääntäminen syöttää juuttuneen paperin vihkotason luovutusohjaimeen.
Jos Booklet Trimmer-F on asennettu, kiekon kääntäminen syöttää juuttuneen paperin Booklet Trimmer-F syöttöhihnalle.
7
Jos vihkotason hihnalla on juuttunutta paperia, poista ne.
Jos Booklet Trimmer-F on asennettu, poista kaikki syöttöhihnalta ulostyöntyvä juuttunut paperi.
8
Vedä ulos vihkonidontayksikkö (F-C4).
9
Tarkista, onko vihkonidontayksikköön juuttunut paperia.
|
|
Avaa vihkonidontayksikön oikea kansi (F-C5).
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
Sulje nidontayksikön oikea kansi (F-C5).
|
10
Tarkista että painoyksikkö on täysin paikallaan.
Jos painoyksikkö ei ole täysin paikallaan, käännä kiekkoa (F-C6) siirtääksesi sen täysin sisälle.
Puristinyksikkö varmistaa siistin taitoksen paperin keskelle kun tehdään vihkoa. Jos puristinyksikkö ei ole oikein paikallaan, vihkonidottavaa paperia ei voi syöttää vihkotasolle.
11
Tarkista, onko vihkonidontayksikön luovutusalueelle juuttunut paperia.
|
|

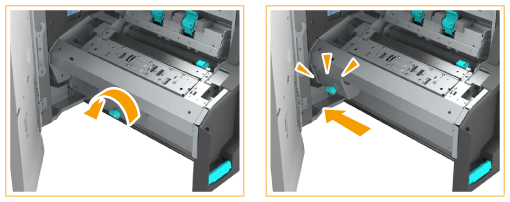

Kun työnnät kiekkoa (F-C7), käännä sitä nuolen suuntaan kunnes lamppu sammuu.
|
|
|
Jos paperi on juuttunut vihkonidontayksikön luovutusalueelle, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
* Lamppu
12
Avaa ohjain (F-C8) ja tarkista, onko papereita juuttunut.
Jos paperi on juuttunut, avaa F-C8-ohjain ja vedä paperi varovasti ulos nuolen osoittamaan suuntaan.
13
Sulje ohjain (F-C8).
14
Työnnä vihkonidontayksikköä ja sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
