stiskněte <Další>.
stiskněte <Spustit tisk>.
|
Pouze Řada C7700
Hodnotu zadejte pomocí tlačítka <-> a <+> v části <Přední strana> nabídky <Nastavení (e) zavád. okraje>.
|
Pouze Řada C5700
Hodnotu zadejte pomocí tlačítka <-> a <+> v části <Přední strana>.
|
<+>
<->

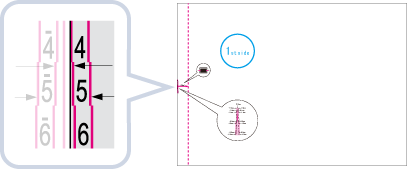

zkontrolujte obraz na zaváděcím okraji na zadní straně testovací stránky.
stiskněte <OK>.
<+>
<->

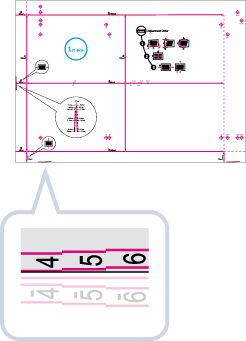

zkontrolujte obraz na levém okraji na zadní straně testovací stránky.
stiskněte <OK>.

|
1
|
Nastavte poměr zvětšení/zmenšení (%) pro <Zoom (f)> a <Zoom (d)> na obrazovce <Nastavit polohu obrazu>
stiskněte <OK>.
<Zoom (f)>
Podle zadaného poměru se obraz zvětší nebo zmenší ve směru rovnoběžném se směrem podávání.
<Zoom (d)>
Podle zadaného poměru se obraz zvětší nebo zmenší ve směru kolmém ke směru podávání.
Podle potřeby vytiskněte nový testovací výtisk a zkontrolujte míru korekce.
|

|
1
|
Změřte délku značek <f> a <d> na testovací stránce ručně.
Výchozí hodnoty jsou <f> = 360,0 mm a <d> = 250,0 mm.
Použijete-li pro tisk testovací stránky papír menší než 270 mm x 380 mm, nepodaří se vám změřit délku osy <f> a <d>, jelikož se na papír nevytiskne celý obraz. V takovém případě vypočítejte vyšší/nižší procento porovnáním naměřené délky „f/2“ a „d/2“ s výchozími hodnotami (f/2: 180 mm, d/2: 125 mm). Použijte vypočítané procento pro nastavení poměru zvětšení/zmenšení.
|
|
2
|
Stiskněte tlačítko <Nastavit použitím testovací stránky>.
|
|
3
|
Zadejte délku testovací stránky na přední straně i zadní straně
stiskněte <OK>.Pokud je například naměřená délka osy <f> 360,4 mm, zadejte 360,4. Rozdíl v délce (v tomto případě 0,4 mm) je automaticky započítán tak, aby se obraz vytiskl ve správné velikosti.
<f>
Zadejte naměřenou délku značky <f> na testovací stránce.
<d>
Zadejte naměřenou délku značky <d> na testovací stránce.
Podle potřeby zkuste vytisknout nový testovací výtisk a zkontrolujte míru korekce.
|
|
Pravá strana
|
|||
Směr podávání
|
Zaváděcí okraj
|
|
Zadní okraj
|
|
Levá strana
|
|
|
Tiskne-li se obraz našikmo, v každém případě nejprve nastavte režim <Korekce nespr. nast. obrazu>.
|
<Korekce nespr. nast. obrazu>.
|
1
|

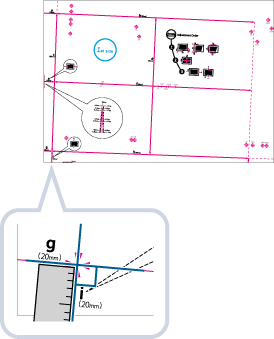

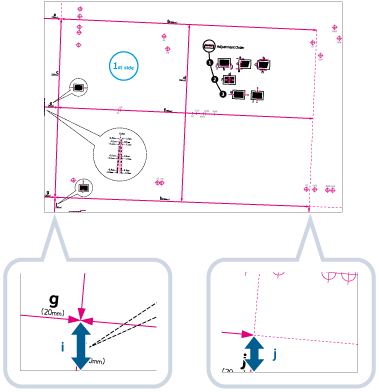

Změřte délku <i> a <j> na testovací stránce.
<i> je vytištěno na levém předním okraji ve směru podávání, <j> je vytištěno na levém zadním okraji.
Příklad: <i> = 21,0 mm, a <j> = 20,5 mm
Změřte délku značek <i> a <j> správným způsobem zobrazeným níže.
|
||||
|
2
|
Na obrazovce <Korekce nespr. nast. obrazu> zadejte skutečné hodnoty <i> a <j> pro přední a zadní stranu
<i>
Zadejte naměřenou délku značky <i> na testovací stránce.
<j>
Zadejte naměřenou délku značky <j> na testovací stránce.
V tomto příkladu nastavení délky 21,0 mm pro <i> a 20,5 mm pro <j> způsobí, že bude šikmý rozdíl 0,5 mm automaticky opraven.
|
||||
|
3
|
Zhotovte další testovací výtisk a zkontrolujte polohu obrazu
stiskněte <OK> |

|
1
|

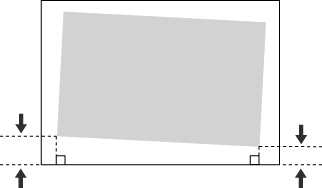

Zkontrolujte polohu obrazu na výtisku.
V tomto příkladu je délka <h> 360,0 mm, <i> je 21,0 mm a <j> 20,5 mm.
|
|
2
|
Změřte a zadejte hodnoty následujících položek
stiskněte <OK>.S pomocí tří následujících numerických hodnot zařízení automaticky provede nastavení, aby tisková oblast a papír byly vůči sobě rovnoběžné.
<h>

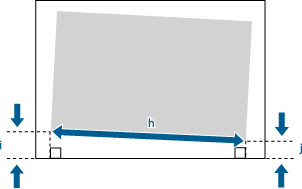

Zadejte změřenou délku levé strany na tiskové oblasti.
<i>
Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k levé straně okraje papíru.
<j>
Zadejte změřenou vzdálenost od levé strany vlečeného okraje tiskové oblasti k levé straně okraje papíru.
V tomto příkladu nastavení délky 360,0 mm pro <h>, 21,0 mm pro <i> a 20,5 mm pro <j> způsobí, že bude rozdíl v zarovnání 0,5 mm automaticky opraven.
|
|
3
|
Zhotovte další výtisk a zkontrolujte polohu obrazu
stiskněte <OK>.V případě potřeby proveďte korekci znovu.
|
<OK>.
|
|
Kumulovanou hodnotu obnovíte stisknutím <Obnovit úvodní nastavení>.
Pokud se soutiskové značky vytisknou na výstupní papír, tištěná oblast se shoduje s vnitřní oblastí vymezenou soutiskovými značkami.
|
|
Pravá strana
|
|||
Směr podávání
|
Zaváděcí okraj
|
|
Zadní okraj
|
|
Levá strana
|
|
|
Nejprve nastavte režim <Korekce nespr. nast. obrazu>, poté režim <Korek. zkreslení (Lichoběžník)>, a poté režim <Korek. zkreslení (Rovnoběžník)>.
|
<Korek. zkreslení (Lichoběžník)>.
|
1
|
Změřte délku značek <b> a <h> na testovací stránce.
Značka <b> se vytiskne na pravou stranu a značka <h> se vytiskne na levou stranu (vzhledem ke směru podávání).
V tomto příkladu je délka <b> 360,0 mm a <h> 355,5 mm.
|
|
2
|
Na obrazovce <Korek. zkreslení (Lichoběžník)> zadejte „250,0“ pro <c> pro přední i zadní stranu.
|
|
3
|
Zadejte hodnoty <b> a <h> pro přední a zadní stranu.
<b>
Zadejte naměřenou délku značky <b> na testovací stránce.
<h>
Zadejte naměřenou délku značky <h> na testovací stránce.
V tomto příkladu nastavení délky 360,0 mm pro <b> a 355,5 mm pro <h> způsobí, že bude rozdíl zkreslení 0,5 mm automaticky opraven.
|
|
4
|
Zhotovte další testovací výtisk a zkontrolujte polohu obrazu
stiskněte <OK>.V případě potřeby proveďte korekci znovu.
|

|
1
|
Zkontrolujte polohu obrazu na výtisku.
V tomto příkladu je délka <c> 250,0 mm, <b> je 360,0 mm a <h> 355,5 mm.
|
|
2
|
Změřte a zadejte hodnoty následujících položek
stiskněte <OK>.S použitím tří následujících numerických hodnot zařízení automaticky provede takové nastavení, aby mohla být opravena zkreslená tisková oblast.
<c>
Zadejte naměřenou délku zaváděcího okraje tiskové oblasti ve vztahu ke směru podávání.
<b>
Zadejte změřenou vzdálenost od pravé strany zaváděcího okraje tiskové oblasti k pravé straně vlečeného okraje tiskové oblasti.
<h>
Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k levé straně vlečeného okraje tiskové oblasti.
V tomto příkladu nastavení délky 250,0 mm pro <c>, 360,0 mm pro <b> a 355,5 mm pro <h> způsobí, že bude rozdíl v zarovnání 0,5 mm automaticky opraven.
|
|
3
|
Zhotovte další výtisk a zkontrolujte polohu obrazu
stiskněte <OK>.V případě potřeby proveďte korekci znovu.
|
<OK>.
|
|
Kumulovanou hodnotu obnovíte stisknutím <Obnovit úvodní nastavení>.
Pokud se soutiskové značky vytisknou na výstupní papír, tištěná oblast se shoduje s vnitřní oblastí vymezenou soutiskovými značkami.
|
|
Pravá strana
|
|||
Směr podávání
|
Zaváděcí okraj
|
|
Zadní okraj
|
|
Levá strana
|
|
|
Nejprve nastavte režim <Korekce nespr. nast. obrazu>, a poté režim <Korek. zkreslení (Rovnoběžník)>.
|
<Korek. zkreslení (Rovnoběžník)>.
|
1
|

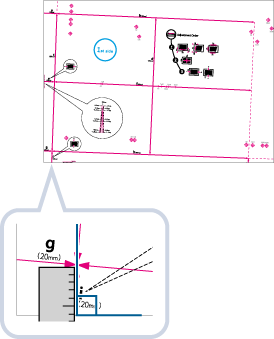

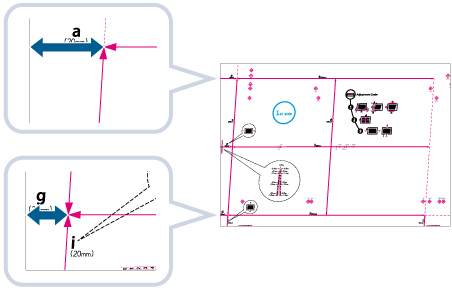

Změřte délku značek <g> a <a> na testovací stránce.
Značka <g> se tiskne na levou stranu zaváděcího okraje a značka <a> se tiskne na pravou stranu zaváděcího okraje (vzhledem ke směru podávání).
V tomto příkladu je délka <g> 20,5 mm a <a> 21,0 mm. Změřte délku značek <g> a <a> správně, jak je znázorněno níže.
|
|
2
|
Na obrazovce <Korek. zkreslení (Rovnoběžník)> zadejte „250,0“ pro <c> pro přední i zadní stranu.
|
|
3
|
Zadejte hodnoty <g> a <a> pro Přední stranu a Zadní stranu
stiskněte <OK>.
<g>
Zadejte naměřenou délku značky <g> na testovací stránce.
<a>
Zadejte naměřenou délku značky <a> na testovací stránce.
Podle příkladu zadejte 20,5 pro <g> a 21,0 pro <a>. Stroj provede automatickou korekci rozdílu mezi <g> a <a> (0,5 mm).
|

|
1
|
Zkontrolujte polohu obrazu na výtisku.
V tomto příkladu je délka <c> 250,0 mm, <g> je 20,5 mm a <a> 21,0 mm.
|
|
2
|
Změřte a zadejte hodnoty následujících položek
stiskněte <OK>.S pomocí tří následujících numerických hodnot zařízení automaticky provede nastavení, aby tisková oblast a papír byly vůči sobě rovnoběžné.
<c>
Zadejte naměřenou délku zaváděcího okraje tiskové oblasti ve vztahu ke směru podávání.
<g>
Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k zaváděcímu okraji výstupního papíru.
<a>
Zadejte změřenou vzdálenost od pravé strany zaváděcího okraje tiskové oblasti k zaváděcímu okraji výstupního papíru.
Podle příkladu zadejte 250,0 pro <c>, 20,5 pro <g> a 21,0 pro <a>. Stroj provede automatickou korekci rozdílu mezi <g> a <a> (0,5 mm).
|
|
3
|
Zhotovte další testovací výtisk a zkontrolujte polohu obrazu
stiskněte <OK>.V případě potřeby proveďte korekci znovu.
|
<OK>.
|
|
Kumulovanou hodnotu obnovíte stisknutím <Obnovit úvodní nastavení>
Pokud se soutiskové značky vytisknou na výstupní papír, tištěná oblast se shoduje s vnitřní oblastí vymezenou soutiskovými značkami.
|
