Carregar el paper
En aquesta secció es descriu com carregar el paper.
Precaucions perquè el paper no es doblegui
Si es produeixen encallaments de paper o una mala qualitat d'impressió, la causa sol ser que el paper està doblegat. La rigidesa del paper, la direcció de la curvatura i la quantitat de curvatura té una forta influència sobre la qualitat del transport del paper a través de l'equip. Quan carregueu paper, ajusteu sempre la quantitat de curvatura al nivell apropiat que es descriu a continuació.

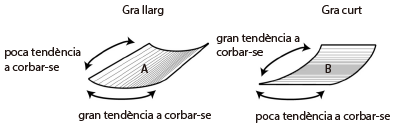

Relació entre curvatura i gra de paper
La rigidesa del paper depèn de la direcció del gra del paper. El paper tendeix a corbar-se en direcció paral·lela al gra.
Quan utilitzeu paper estucat amb un gramatge inferior a 105 g/m2 o paper fi amb un gramatge de 60 a 63 g/m2, recomanem utilitzar paper amb el gra paral·lel a la direcció d'alimentació del paper.
Correcció de la curvatura del paper
Per impedir problemes causats per la curvatura del paper, cal desfer la curvatura del paper apropiadament.
La quantitat de curvatura que pot causar problemes depèn del tipus i el gruix del paper. Consulteu les instruccions següents per corregir la curvatura del paper de manera que quedi dins del marge acceptable i després torneu a carregar el paper. No es pot utilitzar paper que estigui ondulat, que tingui vores corbades o plecs.
Mesurament de la curvatura del paper
Col·loqueu el paper sobre una superfície horitzontal. Col·loqueu un regle contra la vora superior en relació amb la direcció de transport del paper i mesureu la curvatura als dos extrems. Si hi ha una curvatura cap avall, doneu la volta al paper abans de mesurar la curvatura.
Mesurament d'una curvatura perpendicular
* Direcció de transport
Mesurament d'una curvatura paral·lela
* Direcció de transport
IMPORTANT |
Per a paper petit i gruixut com les targetes postals, la diferència entre la curvatura interior i exterior s'ha d'ajustar a menys de 5 mm a més de les condicions que s'indiquen a continuació.  |
Marge de curvatura acceptable
Marge de curvatura acceptable quan la curvatura és perpendicular a la direcció d'alimentació

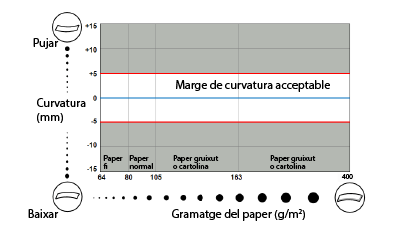

Si alimenteu el paper des de la unitat principal o des de POD Deck-D/Secondary POD Deck-D
Recomanem utilitzar paper amb una curvatura cap amunt o cap avall d'un màxim de 5 mm, independentment del gruix del paper.
Si alimenteu el paper des de POD Deck Lite-C/POD Deck Lite XL-A
Si alimenteu paper amb un gramatge de 221 a 300 g/m2 i amb una longitud cap a la direcció d'alimentació de 200 mm com a màxim, recomanem utilitzar paper amb una curvatura cap amunt d'un màxim de 5 mm. No recomanem utilitzar paper amb una curvatura cap avall.
Per a qualsevol altre paper que no s'hagi mencionat anteriorment, recomanem utilitzar paper amb una curvatura cap amunt o cap avall d'un màxim de 5 mm.

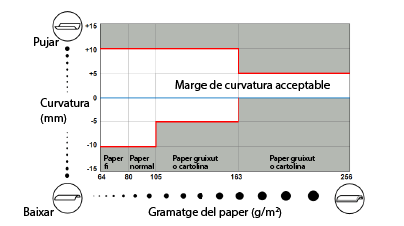

Si alimenteu el paper des de Long Sheet Tray-D
Si alimenteu paper amb un gramatge inferior a 105 g/m2, recomanem utilitzar paper amb una curvatura cap amunt o cap avall d'un màxim de 10 mm.
Si alimenteu paper amb un gramatge de 106 a 163 g/m2, recomanem utilitzar paper amb una curvatura cap amunt d'un màxim de 10 mm o cap avall d'un màxim de 5 mm.
Si alimenteu paper amb un gramatge de 164 a 256 g/m2, recomanem utilitzar paper amb una curvatura cap amunt d'un màxim de 5 mm. No recomanem utilitzar paper amb una curvatura cap avall.
Marge de curvatura acceptable quan la curvatura és paral·lela a la direcció d'alimentació
Si alimenteu el paper des de la unitat principal o des de POD Deck-D/Secondary POD Deck-D/POD Deck Lite-C/POD Deck Lite XL-A
Quan la curvatura sigui paral·lela a la direcció d'alimentació, hi ha un buit entre el paper i les plaques de canvi de mida al dipòsit de paper i hi ha el risc que el paper s'alimenti des d'una inclinació. Si no podeu evitar l'ús de paper corbat, assegureu-vos sempre que la curvatura estigui dins de l'interval que s'indica al gràfic següent.
Tanmateix, el paper gruixut o la cartolina (de 164 a 400 g/m2) no es poden utilitzar amb aquest tipus de curvatura. Amb el paper gruixut o la cartolina (de 164 a 400 g/m2), poden haver-hi problemes de transport independentment del valor de la curvatura. Per a mides A4 o més petites, recomanem utilitzar paper amb el gra paral·lel a la vora llarga (A). Per a mides A3 o més grans, recomanem utilitzar paper amb el gra paral·lel a la vora curta (B).

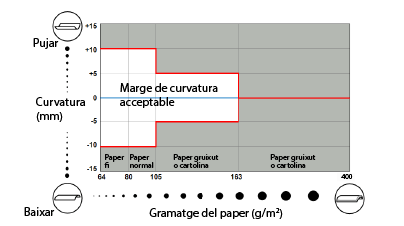

Unitat principal o POD Deck-D/Secondary POD Deck-D

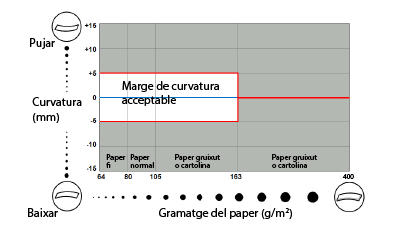

POD Deck Lite-C/POD Deck Lite XL-A

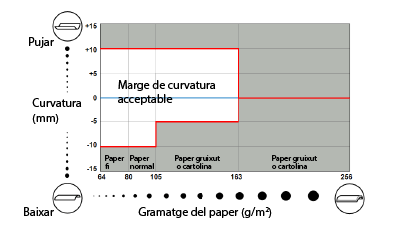

Si alimenteu el paper des de Long Sheet Tray-D
Si alimenteu paper amb un gramatge inferior a 105 g/m2, recomanem utilitzar paper amb una curvatura cap amunt o cap avall d'un màxim de 10 mm.
Si alimenteu paper un gramatge de 106 a 163 g/m2, recomanem utilitzar paper amb una curvatura cap amunt d'un màxim de 10 mm o cap avall d'un màxim de 5 mm.
