Càrrega de paper a POD Deck Lite XL-A (opcional)
Si POD Deck Lite XL-A està instal·lada, pot servir com a origen de paper addicional als calaixos de paper preinstal·lats a l'equip per defecte.
La ubicació de la POD Deck Lite XL-A s'indica a la il·lustració següent.
POD Deck Lite XL-A té capacitat per a 3.500 fulls de paper normal (80 g/m2) o 1.000 fulls de paper llarg (80 g/m2).
PRECAUCIÓ |
L'elevador interior dels dipòsits de paper puja i baixa automàticament. Per evitar accidents, tingueu cura amb els dits en carregar paper. |
IMPORTANT |
Si l'equip està en el mode Repòs (la pantalla tàctil no es mostra i només  [Estalvi d'energia] està il·luminat), probablement no podreu obrir el dipòsit de paper. En aquest cas, premeu (Estalvi d'energia) per reactivar l'equip i, a continuació, premeu el botó d'obertura del dipòsit de paper.Si necessiteu apujar l'elevador (per exemple, si cauen objectes dintre de la POD Deck Lite XL-A), no l'aixequeu més de 50 mm ni en diagonal, ja que es pot produir un error de funcionament o es pot fer malbé l'equip. No aixequeu l'elevador que hi ha als dipòsits de paper mentre l'equip estigui engegat, ja que es pot produir un error de funcionament o l'equip es pot fer malbé. Si heu d'apujar l'elevador, per exemple, si cauen objectes, apagueu l'alimentació principal amb els dipòsits de paper oberts. Per conèixer les instruccions per apagar l'equip, vegeu "Alimentació principal i tecla Estalvi d'energia".  Quan carregueu paper al dipòsit, no pegueu un cop fort al retenidor de la vora posterior, ja que podríeu fer malbé l'equip o causar un error de funcionament.  Ajusteu la placa de canvi de mida (exterior i interior) i el retenidor de la vora posterior correctament per evitar que es produeixin encallaments de paper, impressions brutes o bé que s'embruti l'interior de l'equip. Cal aplanar el paper que s'hagi corbat abans de carregar-lo al dipòsit de paper. No podreu fer còpies ni imprimir si carregueu paper per sobre de la marca del límit de càrrega (  ) o si el dipòsit de paper no s'introdueix del tot a l'equip.Assegureu-vos que l'alçada del paper no superi l'indicador de límit de càrrega ( ).Comproveu sempre que el dipòsit de paper estigui al seu lloc. No col·loqueu mai paper ni cap altre objecte a la part buida dels laterals de la unitat del dipòsit de paper, ja que es pot produir un error de funcionament o l'equip es pot malmetre. |
NOTA |
La POD Deck Lite XL-A és un producte opcional. Per obtenir informació sobre el paper disponible, vegeu "Paper admès". Si imprimiu en paper amb una longitud paral·lela a la direcció d'alimentació del paper de 487,8 mm o superior, vegeu "Ajust/Canvi de la mida del paper per paper llarg".. Seguiu les instruccions del paquet del paper sobre la cara del paper que s'ha de carregar (si n'hi ha). Quan carregueu paper a la POD Deck Lite XL-A, poseu la cara d'impressió cap amunt. Si hi ha problemes d'impressió, proveu de donar la volta al paper i de carregar-lo una altra vegada. Tanmateix, el paper gofrat, el paper estucat a una cara i el paper ja imprès no es poden girar. Canvieu aquest tipus per paper nou. Si l'alçada de la pila de paper és massa elevada, les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat. Separeu la pila de paper en diversos grups i carregueu-los de manera individual perquè cadascun faci un màxim de 20 mm d'alçada. |
Ajust/Canvi de la mida del paper per paper de mida estàndard
Seguiu aquests procediments per canviar l'ajust de la mida del paper a mida estàndard (menys de 487,8 mm).
1.
Deseu la mida de paper que vulgueu per a la POD Deck Lite XL-A a [Opcions de paper] a [Preferències] (Configuració).
Per obtenir informació detallada sobre com desar la mida de POD Deck Lite XL-A, vegeu "Desament de la mida i el tipus de paper de l'origen de paper".
2.
Obriu el dipòsit de paper.
 | 1.Premeu el botó d'obertura. |
2.Obriu el dipòsit de paper.L'elevador interior baixa automàticament fins a la posició de càrrega de paper. |
NOTA |
El dipòsit de paper pot tardar una mica en obrir-se, segons la seva situació. La pestanya de fixació de les plaques de canvi de mida només serà necessària quan es faci servir paper llarg. Extraieu-la quan feu servir paper de mida estàndard. A més, no es pot fer servir quan l'amplada del paper en ús sigui inferior a 210 mm. Si la pestanya de fixació de les plaques de canvi de mida està inclosa, extraieu-la i posicioneu-la a la seva ubicació específica, que és a la part dreta del dipòsit de paper.  |
3.
Desplaceu el retenidor de la vora posterior fins a una posició en la qual no interfereixi amb el paper.
Desplaceu el retenidor de la vora posterior tot fent pressió sobre la palanca, com es mostra a la il·lustració.
4.
Extraieu tot el paper carregat.
NOTA |
Si el retenidor de la vora posterior està ubicat en la posició de paper llarg, l'indicador de canvi de mida del paper s'il·luminarà. En aquest cas, desplaceu el retenidor de la vora posterior fins a la posició de mida estàndard. |
5.
Tot fent pressió sobre la palanca com es mostra a la il·lustració, desplaceu les plaques de canvi de mida (exterior i interior) fins a una posició en la qual no interfereixi amb el paper.
6.
Carregueu el paper que voleu utilitzar fins a una alçada d'aproximadament 10 mm.
PRECAUCIÓ |
Quan carregueu paper aneu amb compte de no tallar-vos amb les vores del paper. |
IMPORTANT |
Per carregar paper llarg (487,8 mm o superior), primer tanqueu el dipòsit de paper per aixecar l'elevador intern. A continuació, obriu-lo i carregueu el paper. Si intenteu carregar paper quan l'elevador intern és a la seva posició més baixa, és possible que la càrrega no es realitzi correctament i que es produeixin encallaments. (Vegeu "Ajust/Canvi de la mida del paper per paper llarg".) No col·loqueu mai paper ni cap altre objecte a les parts buides del dipòsit de paper. Això podria malmetre l'equip.  |
7.
Tot fent pressió sobre la palanca com es mostra a la il·lustració, desplaceu la placa esquerra de canvi de mida (interior i exterior) i ajusteu-la a la mida del paper que fareu servir.
8.
Desplaceu el retenidor de la vora posterior i ajusteu-lo a la mida del paper que fareu servir.
IMPORTANT |
Si el retenidor de la vora posterior no està correctament ajustat, el paper es pot encallar, la qualitat de la imatge pot disminuir o la part interior de l'equip es pot embrutar. No us oblideu de carregar paper amb el retenidor de la vora posterior correctament alineat amb les marques de mida del paper de la part superior i la base del dipòsit de paper. |
9.
Carregueu tot el paper restant a la pila de paper.
NOTA |
Si l'alçada de la pila de paper és massa elevada, les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat. Separeu la pila de paper en diversos grups i carregueu-los de manera individual perquè cadascun faci un màxim de 20 mm d'alçada. |
10.
Introduïu suaument el dipòsit de paper cap a l'interior de l'equip fins que quedi totalment tancat.
L'elevador interior puja automàticament i prepara el dipòsit per imprimir el paper.
PRECAUCIÓ |
Per evitar accidents, tingueu cura amb els dits en tancar el dipòsit de paper. |
11.
Canvieu la mida de paper al full del suport i inseriu-lo a la placa del suport.
 | 1.Traieu el full del suport de la placa del suport. |
2.Enganxeu l'etiqueta de la mida del paper perquè coincideixi amb la mida de paper que consta al full del suport. | |
3.Inseriu el full del suport a la placa del suport. |
Ajust/Canvi de la mida del paper per paper llarg
Seguiu aquests procediments per canviar l'ajust de la mida del paper a paper llarg (487,8 mm o més).
1.
Deseu la mida de paper que vulgueu per a la POD Deck Lite XL-A a [Opcions de paper] a [Preferències] (Configuració).
Per obtenir informació detallada sobre com desar la mida de POD Deck Lite XL-A, vegeu "Desament de la mida i el tipus de paper de l'origen de paper".
2.
Obriu el dipòsit de paper.
 | 1.Premeu el botó d'obertura. |
2.Obriu el dipòsit de paper.L'elevador interior baixa automàticament fins a la posició de càrrega de paper. |
NOTA |
El dipòsit de paper pot tardar una mica en obrir-se, segons la seva situació. |
3.
Desplaceu el retenidor de la vora posterior fins a una posició en la qual no interfereixi amb el paper llarg.
Desplaceu el retenidor de la vora posterior tot fent pressió sobre la palanca, com es mostra a la il·lustració.
4.
Extraieu tot el paper carregat.
IMPORTANT |
Quan desplaceu el retenidor de la vora posterior fins a la posició de paper llarg després d'extreure tot el paper, l'indicador de canvi de mida del paper s'il·luminarà de manera fixa o intermitent. |
NOTA |
Si l'indicador de canvi de mida del paper parpelleja, aneu al pas 5. Si l'indicador de canvi de mida del paper s'il·lumina de manera fixa, aneu al pas 6. |
5.
Tanqueu el dipòsit de paper.
IMPORTANT |
L'indicador de canvi de mida del paper comença a parpellejar. Mentre parpellegi, no obriu el dipòsit de paper. Un cop la preparació hagi acabat, l'indicador de canvi de mida del paper deixarà de parpellejar i es mantindrà il·luminat. Aleshores podreu carregar el paper al dipòsit de paper. |
6.
Obriu el dipòsit de paper i carregueu el paper llarg fins a uns 10 mm d'alçada.
PRECAUCIÓ |
Quan carregueu paper aneu amb compte de no tallar-vos amb les vores del paper. |
7.
Tot mantenint la pila de paper contra la paret esquerra, desplaceu la placa esquerra de canvi de mida (exterior) cap al paper.
NOTA |
La vora de la pila de paper llarg ha de quedar en paral·lel a la paret esquerra.  No ajusteu massa la placa de canvi de mida, ja que pot fer que el paper quedi parcialment elevat. |
8.
Alineeu la pila de paper contra la paret esquerra i la placa de canvi de mida esquerra (interior).
9.

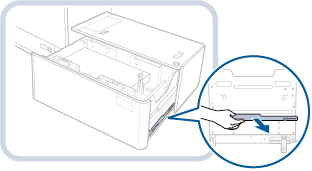

Agafeu la pestanya de fixació de les plaques de canvi de mida connectada a la part dreta de la pila de paper.
10.
Connecteu la pestanya de fixació de les plaques de canvi de mida.
 | 1.Inseriu el pivot de posicionament. |
2.Colleu el cargol de la part interna. |
NOTA |
Assegureu-vos de collar el cargol de la part interna primer. Si colleu el cargol de la part externa primer, les plaques de canvi de mida podrien quedar tortes. Colleu el cargol amb fermesa. Si el cargol està inclinat o fluix, la precisió de la impressió es pot veure afectada. |
11.
Tot mantenint la placa de canvi de mida esquerra (exterior) contra la pila de paper llarg, colleu el cargol de la part exterior de la pestanya de fixació de les plaques de canvi de mida.
NOTA |

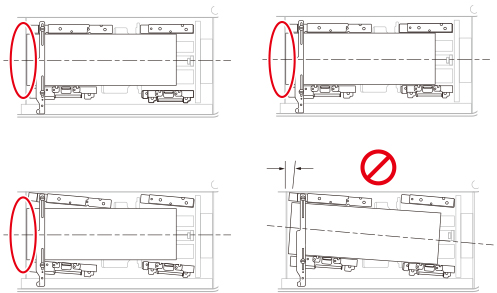

Comproveu que els dos extrems de la vora esquerra de la pila de paper llarg estiguin en contacte amb la paret esquerra.  |
12.
Alineeu el retenidor de la vora posterior contra la pila de paper llarg.
IMPORTANT |
Si el retenidor de la vora posterior no està correctament ajustat, el paper es pot encallar, la qualitat de la imatge pot disminuir o la part interior de l'equip es pot embrutar. No us oblideu de carregar paper amb el retenidor de la vora posterior correctament alineat amb les marques de mida del paper de la part superior i la base del dipòsit de paper. |
13.
Desplaceu la placa de canvi de mida dreta (exterior) cap al paper.
NOTA |
Comproveu que la pila de paper llarg estigui alineada amb la paret esquerra.  Quan desplaceu la placa de canvi de mida dreta (exterior), aneu amb compte, ja que el paper pot anar a parar sota la placa. |
14.
Carregueu tot el paper restant a la pila de paper.
NOTA |
Si l'alçada de la pila de paper és massa elevada, les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat. Separeu la pila de paper en diversos grups i carregueu-los de manera individual perquè cadascun faci un màxim de 20 mm d'alçada. |
15.
Introduïu suaument el dipòsit de paper cap a l'interior de l'equip fins que quedi totalment tancat.
L'elevador interior puja automàticament i prepara el dipòsit per imprimir el paper.
PRECAUCIÓ |
Per evitar accidents, tingueu cura amb els dits en tancar el dipòsit de paper. |
16.
Canvieu la mida de paper al full del suport i inseriu-lo a la placa del suport.
| 1.Traieu el full del suport de la placa del suport. |
2.Enganxeu l'etiqueta de la mida del paper perquè coincideixi amb la mida de paper que consta al full del suport. | |
3.Inseriu el full del suport a la placa del suport. |
Càrrega de paper a la POD Deck Lite XL-A
Si seleccioneu la POD Deck Lite XL-A quan no té cap paper carregat, o si s'acaba el paper de la POD Deck Lite XL-A durant un treball d'impressió, a la pantalla tàctil apareix una pantalla que indica que heu de carregar paper.
Seguiu el procediment que es descriu a continuació per carregar paper a la POD Deck Lite XL-A.
PRECAUCIÓ |
Quan carregueu paper aneu amb compte de no tallar-vos amb les vores del paper. |
IMPORTANT |
Si s'esgota el paper i la impressió s'atura quan s'està imprimint amb el mode Grapar, no traieu els fulls impresos pendents de ser grapats. (Les operacions d'impressió i de grapat es reprenen un cop carregat el paper.) |
NOTA |
Si durant la impressió apareix un missatge que indica que carregueu paper, les impressions pendents es faran automàticament un cop carregat el paper correcte. Si seleccioneu un altre origen de paper, la resta d'impressions es faran després de prémer [Bé]. |
1.
Obriu el dipòsit de paper.
 | 1.Premeu el botó d'obertura. |
2.Obriu el dipòsit de paper.L'elevador interior baixa automàticament fins a la posició de càrrega de paper. |
2.
Prepareu el paper a carregar.
 | Obriu el paquet de paper i traieu-ne una pila. |
NOTA |

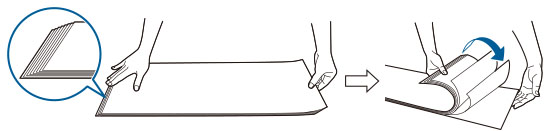

Per obtenir impressions d'alta qualitat, feu servir paper recomanat per Canon. Abans de carregar el paper, airegeu els fulls uns quants cops i, a continuació, alineeu les vores del paper per facilitar l'alimentació. El paper acabat de treure del seu paquet s'ha de separar com una pila. En el cas de les piles de paper llarg, formeu un angle oblic tot subjectant els dos extrems. Després, separeu bé els fulls cap a un costat per deixar entrar l'aire. Ara, alineeu la pila de paper i torneu a separar la cara contrària de la mateixa manera. Si diversos fulls es queden enganxats, separeu-los amb cura un per un.  |
3.
Carregueu el paper al dipòsit de paper, tot alineant la vora contra la paret esquerra.
4.
Introduïu suaument el dipòsit de paper cap a l'interior de l'equip fins que quedi totalment tancat.
L'elevador interior puja automàticament i prepara el dipòsit per imprimir el paper.
PRECAUCIÓ |
Per evitar accidents, tingueu cura amb els dits en tancar el dipòsit de paper. |
| ||
NOTA |
Quan carregueu el paper al dipòsit de paper, assegureu-vos que l’ajust de la mida del paper de Secondary POD Deck-D coincideixi amb la mida del paper que voleu carregar. Carregueu el paper per sota dels rodets del retenidor de la vora posterior.  Si l'alçada de la pila de paper és massa elevada, les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat. Separeu la pila de paper en diversos grups i carregueu-los de manera individual perquè cadascun faci un màxim de 20 mm d'alçada. Per obtenir instruccions sobre com carregar els separadors al dipòsit de paper, vegeu "Càrrega de separadors". Podeu carregar uns 500 fulls de paper alhora a la POD Deck Lite XL-A. Si es poden carregar més fulls, l'elevador torna a descendir. Per obtenir instruccions sobre com carregar una transparència/pel·lícula transparent, vegeu "Càrrega de transparència/pel·lícula transparent/translúcida". Seguiu les instruccions del paquet del paper sobre la cara del paper que s'ha de carregar (si n'hi ha). Quan carregueu paper a la POD Deck Lite XL-A, poseu la cara d'impressió cap amunt. Si hi ha problemes d'impressió, proveu de donar la volta al paper i de carregar-lo una altra vegada. Per obtenir més informació sobre la direcció d'impressió en paper preimprès (paper amb logotips i dibuixos ja impresos), vegeu "Relació entre l'orientació original i l'orientació del paper". Torneu a col·locar el paper restant al paquet original i deseu-lo en un lloc sec i allunyat de la llum directa del sol. Si el paper s'acaba i la impressió s'atura, col·loqueu més paper. La impressió es reprendrà tan bon punt es col·loqui més paper.  |
