Inceppamenti carta in Vassoio per l'alimentazione del Banner-B (Opzionale)
Verificare la posizione di inceppamento sullo schermo e seguire la seguente procedura per rimuovere la carta.
|
Questa sezione descrive il caso in cui "Vassoio per l'alimentazione del Banner-B" è collegato all'unità principale. Se "Vassoio per l'alimentazione del Banner-B" è collegato a "Multi-drawer Paper Deck-E" o "POD Deck-F", vedere Quando le fonti di alimentazione carta opzionali sono collegate a Multi-drawer Paper Deck-E o Quando le fonti di alimentazione carta opzionali sono collegate a POD Deck-F. In questa sezione viene descritto come eliminare gli inceppamenti provocati dai fogli lunghi. La modalità di eliminazione degli inceppamenti della carta comune è la stessa di quella di "Stack Bypass-D". Rimuovere il foglio lungo dall'unità principale quando  viene visualizzato nel campo della periferica sullo schermo o quando sono rimasti non più di 25 mm all'estremità posteriore del foglio sul vassoio. |
Inceppamenti di fogli lunghi all'ingresso del vassoio
Se <Vassoio multiuso (rimuovere tutti i fogli).> viene visualizzato sullo schermo, seguire la procedura riportata di seguito per rimuovere il foglio lungo.
1
Estrarre delicatamente il foglio lungo inceppato lungo il vassoio.
2
Estrarre delicatamente il foglio lungo inceppato lungo il vassoio.
Il foglio lungo si inceppa all'ingresso del vassoio collegato alla marking engine
Se <Gruppo vassoio multiuso (tirare la leva di apertura).>, <C3>, <C4>, ecc. viene visualizzato sullo schermo, seguire la procedura riportata di seguito per rimuovere il foglio lungo.
Le posizioni di ciascuna unità e di ciascuna area, "leva C2," "guida C4", ecc. nella procedura sono come mostrato in figura.
1
Estrarre delicatamente il foglio lungo inceppato lungo il vassoio.
Anche se si estrae completamente la carta, assicurarsi di eseguire le seguenti procedure.
2
Verificare la presenza di frammenti di carta rimasti intorno a "Stack Bypass-D".
 | Aprire "Stack Bypass-D".  |
 | Verificare che non vi siano frammenti di carta nel vassoio e nell'unità principale. Se sono presenti frammenti di carta, rimuoverli.  |
 | Chiudere delicatamente "Stack Bypass-D" dell'unità principale fino a bloccarlo in posizione. |
3
Verificare la presenza di frammenti di carta rimasti nell'unità principale (marking engine).

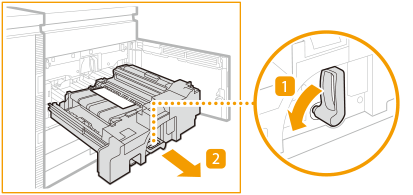

| Inclinare la leva C2 verso sinistra per rilasciare il blocco. |
| Tenendo la leva C2, estrarre l'unità di alimentazione della carta senza toner.  |

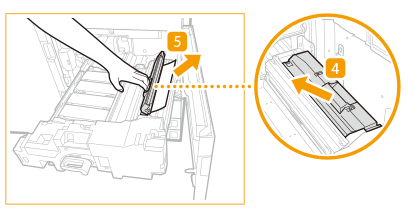

| Aprire la guida C4. |
 | Mantenere aperta la guida C4 con la mano e verificare la presenza di frammenti di carta rimasti. Se sono presenti frammenti di carta, rimuoverli.  Quando la guida C4 viene rilasciata, si chiude. |
 | Verificare la presenza di frammenti di carta rimasti sul nastro di alimentazione (C5). Se sono presenti frammenti di carta, rimuoverli.  |
 | Spingere delicatamente l'unità di alimentazione della carta senza toner all'interno della macchina tenendo la leva C2. Quando si spinge l'unità di alimentazione della carta senza toner, la leva C2, che si sta tenendo con la mano, potrebbe spostarsi sollevandosi bruscamente, ma questo non è da considerarsi come un malfunzionamento. Spingerla fino in fondo e procedere al passaggio successivo. |
 | Ruotare la leva C2 verso destra per bloccare.  |
4
Chiudere il pannello anteriore della stazione principale.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
